3-20 Cutting-edge Modular Mounter HM Series A dministrator's Guide 按钮 单击该按钮就会按照下列顺序显 示视觉图像。 实际影像 ® 黑白 影像 ® 边缘影像 ® 实际影像 <Auto> 开关按钮 自动设定显示黑白影像时适用的临 界值时选择。 <Apply(Threshold)> 按钮 用于手动设置并适用显示黑白影像 时适用的临…
3-19

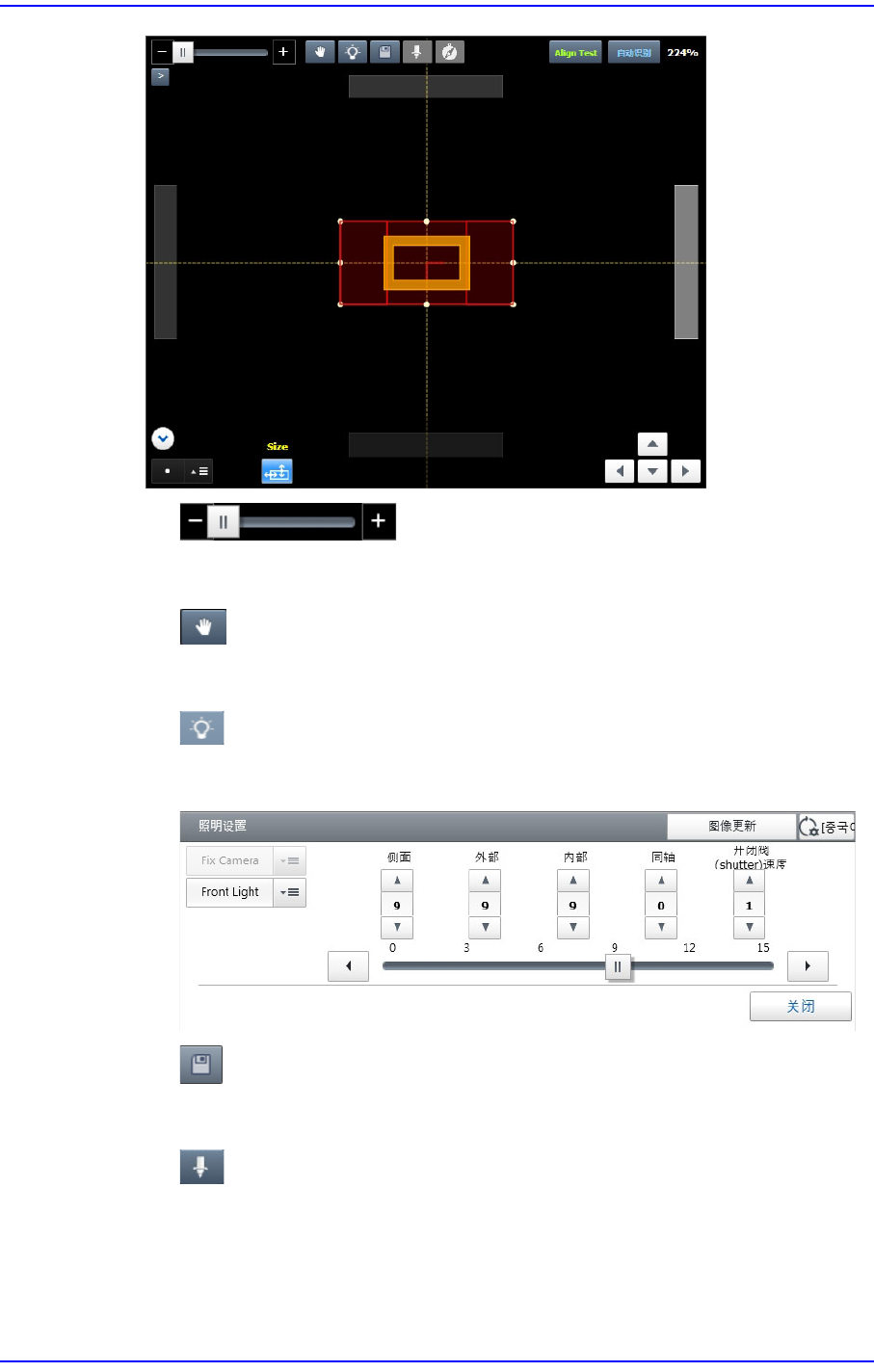

元件的登记
按钮
用于放大/ 缩小视觉图像。
按钮
在选择了该按钮的状态下可以利用鼠标移动视觉图像。
按钮
实行一种能够对识别元件的相机的照明值进行设定的对话框。
按钮
保存目前显示在视觉窗的图像。
按钮
在视觉窗显示吸嘴的轮廓线。
3-20
Cutting-edge Modular Mounter HM Series Administrator's Guide

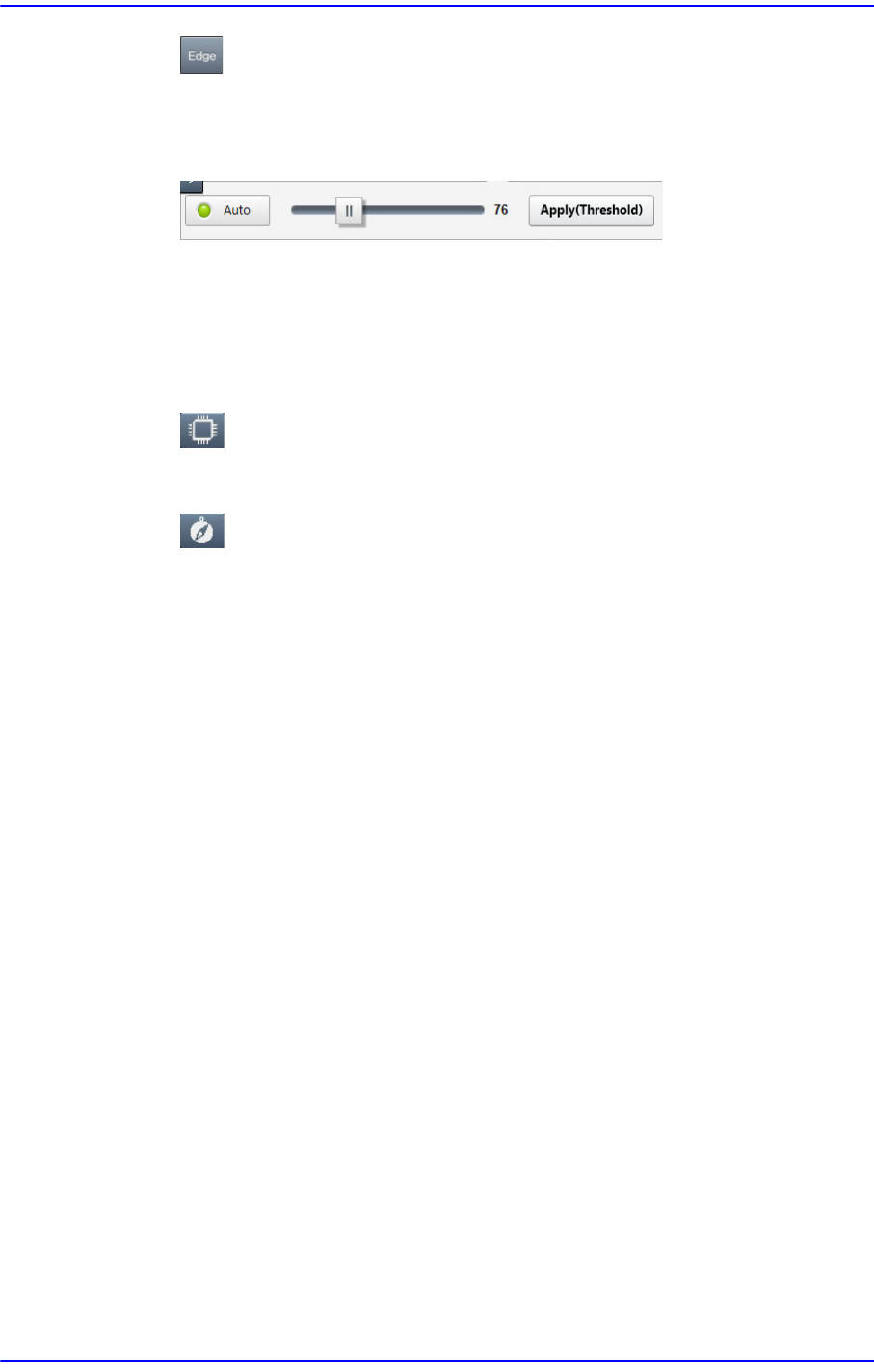

按钮
单击该按钮就会按照下列顺序显示视觉图像。
实际影像®黑白影像® 边缘影像®实际影像
<Auto> 开关按钮
自动设定显示黑白影像时适用的临界值时选择。
<Apply(Threshold)>按钮
用于手动设置并适用显示黑白影像时适用的临界值。
按钮
对该项功能的说明稍后将做更新。
按钮
在视觉窗显示元件的极性。
<Align Test> 按钮
利用所设定的元件的识别数据进行元件识别测试。
把识别测试实行结果显示在视觉窗下端。
<自动识别 > 按钮
自动搜索元件的识别数据。
“元件参数”领域
登记新元件或者修改已登记的元件的数据时选择。元件数据则由视觉参数构
成。
详细内容请参阅“3.2.2.
编辑元件参数
”。
3-21
元件的登记

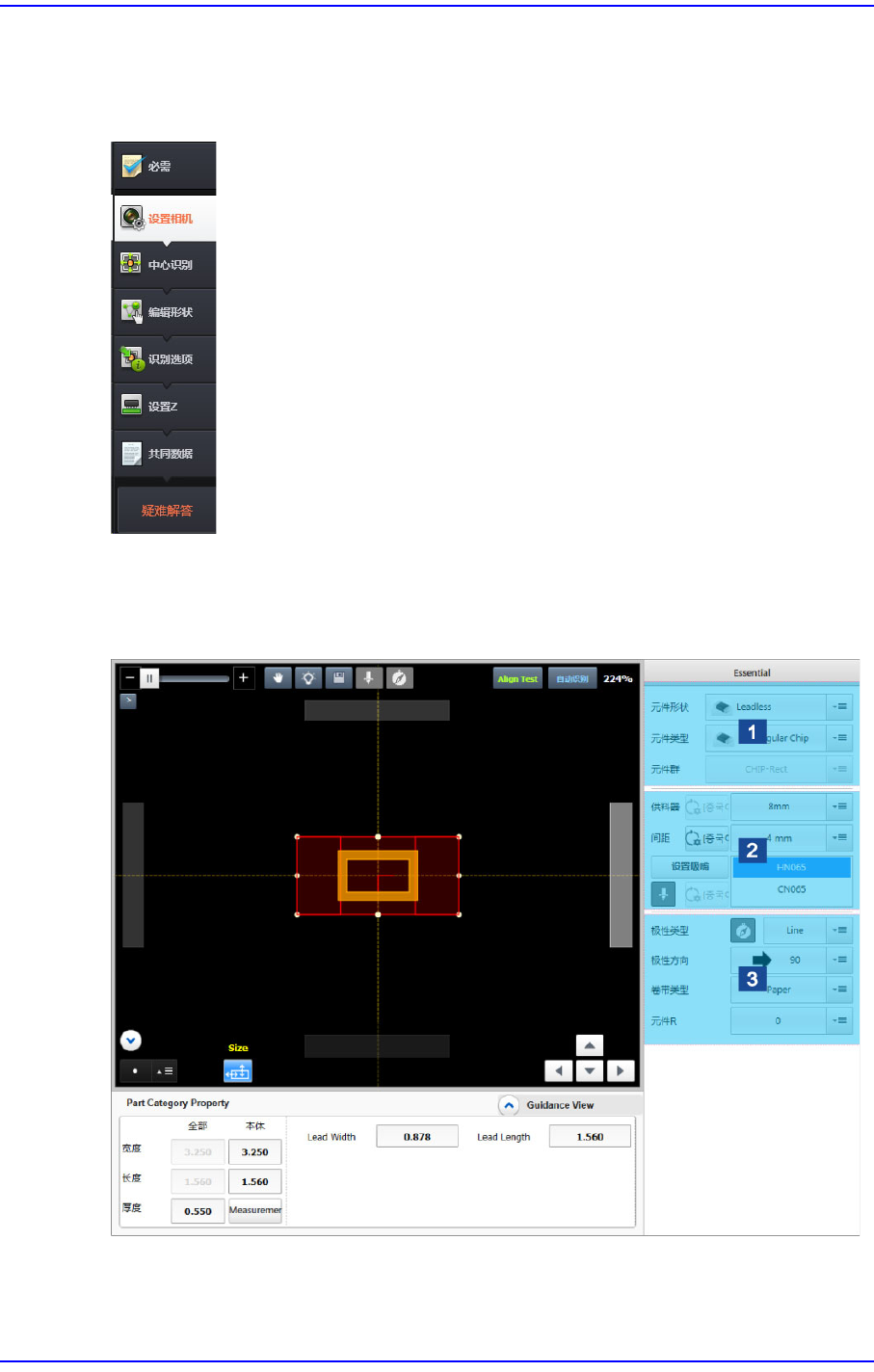

3.2.2. 编辑元件参数
可以针对和元件识别有关的参数、和元件供应装置、吸嘴、气压及速度有关的参数
进行设定。
3.2.2.1. 必需
可以针对一般共同参数中使用者必须确认后设定的必备参数进行设定。
1:
设置元件类型
2:
设置供料器
/
吸嘴
3:
设置其它选项
