<移动> 按钮
Selection control中选择的对象移动到指定的坐标位置。在按压该键之前，需
要选择相当于所需位置的ANC 的孔。
<SVS Test> 按钮
通过使用SVS摄像头对Selection control中所选的头部主轴端的识别可确认
油嘴的存在与否或油嘴是否正常拾取元件等。通过使用SVS摄像头对
Selection control中所选对象主轴端的识别可确认油嘴的存在与否或油嘴是
否正常拾取元件等。
<移动下一个孔> 按钮
<示教> 领域的组合框中选择的Device 移动到 ANC中当前选择孔的下一个孔位
置。
<打开开闭器> 按钮
按下该键就能打开ANC的开关(Shutter)。
警 告 如果需要手动配置吸嘴，使用< 打开开闭器>按钮打开ANC开
关，在按下前面或后面操作板的<EMG>按钮后就可以手动配置
吸嘴。最后释放<EMG>开关并按<复位> 按钮，如果不进行此项
步骤，可能会发生人员受伤。
<基准符号细部> 按钮
设定基准点标记（基准点标记）的数据。 详细事项请参照 “2.3
基准符号
(Fiducial Mark)
设定
”。
<Reset Nozzle> 按钮
对通过<Nz Tension Check> 检查出的油嘴检查结果进行初始化或检查其他油嘴。
<Vacuum&Tension Check> 按钮
用于检查当前头部拾取的油嘴是否堵塞以及其弹簧张力。

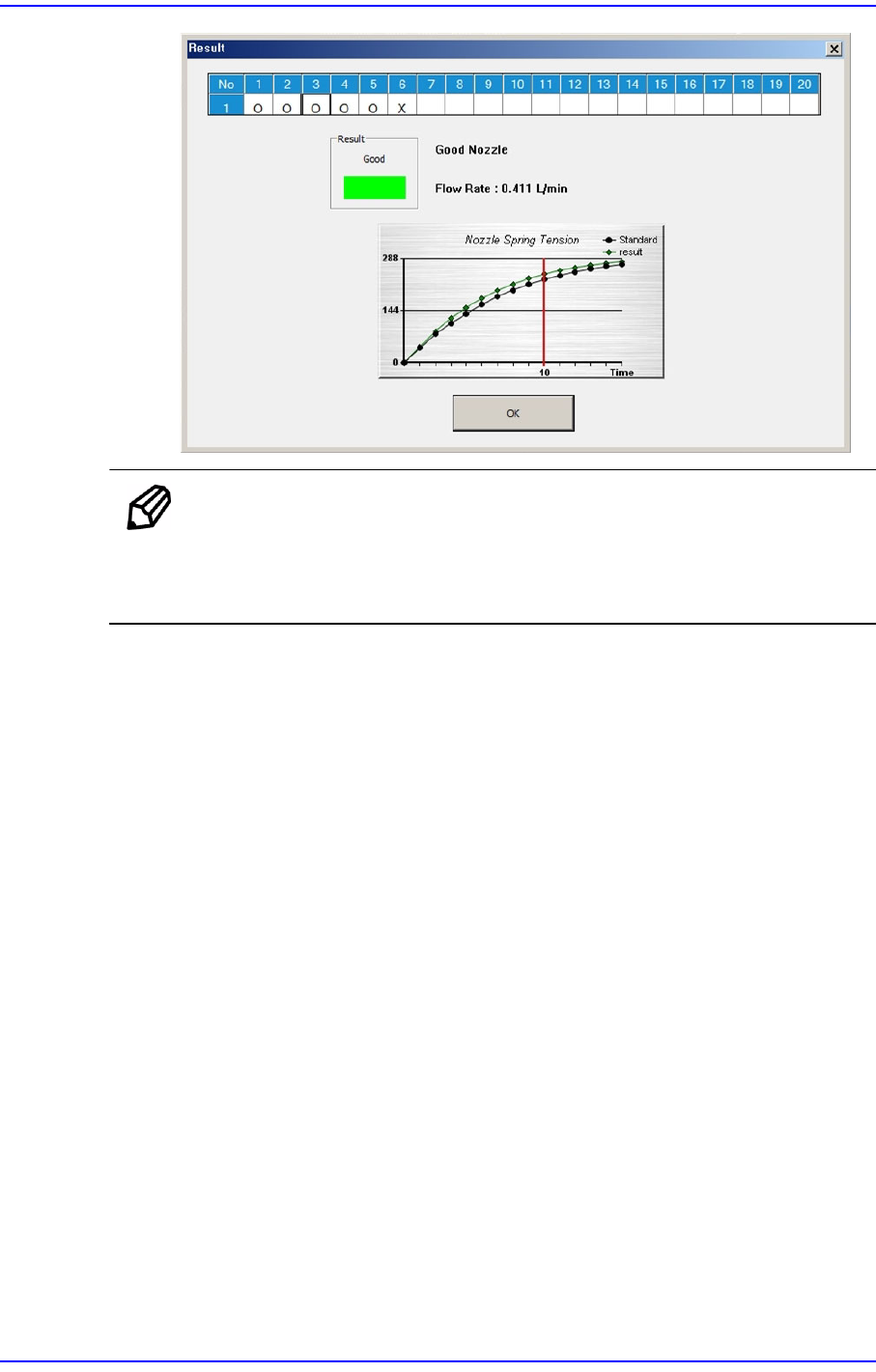

选择<Vacuum&Tension Check>按钮，会弹出<Result>窗口，可通过这一弹窗
确认每个头部拾取的每个油嘴的结果。
检查结果不良油嘴将被标记为 “ X” 且无法使用，ANC 画面将分别显示两种
情况。
橙色“ X”：油嘴流量出现异常（油嘴堵塞）
红色“ X”：弹簧张力出现异常
15-5
其它
菜单
备注 在吸嘴检查场景中，首先检查吸嘴的流量是否堵塞，如果正常，
则检查弹簧张力。
也就是说，如果油嘴的流量有问题，则弹簧张力将不做检查。
<污染检查> 按钮
如果您想检查当前拾取到头部的吸嘴尖端是否有污染，请选择此按钮。
<中心偏移检查>按钮
如果您想测量当前拾取到头部的吸嘴中心的位置并在生产中反映此偏移位置，
请选择此按钮。
<Reset Nozzle Status>按钮
选择初始化通过<Vacuum&Tension Check>检查的吸嘴的检查结果或检查另一个
吸嘴。
<拾取& 放置> 领域
<读取条形码> 检查框
选择了该功能，将在ANC 更换吸嘴时识别吸嘴上配置的条形码以确认即将
更换的吸嘴是否正确。
<Force Dump>按钮
如果您想将当前拾取的元件抛料到头部，请选择此按钮。
<手动操作> 检查框
按下此按钮时，取料, 放置功能只进行没有实际动作的数据操作。
15-6
Cutting-edge Modular Mounter HM Series Administrator's Guide
<拾取> 按钮
按下此按钮时，吸取在ANC 当前选择的Hole上的吸嘴。在< 示教>区的
Selection control选择需要吸附的贴片头。
<放置> 按钮
按下此按钮时，把在” 装置”选择的头上的吸嘴贴装（放）在ANC。
<放下所有吸嘴 > 按钮
把各贴装头的吸嘴全部退还给 ANC 的指定孔。
备 注 在实行Job Change之前，必须按压< 放下所有吸嘴> 键把贴装头
上的所有吸嘴送回ANC的指定孔。
警 告 手动实行ANC动作时，如果程序的吸嘴与实际设备的吸嘴不一
致，贴装头的吸嘴可能会碰撞设备的特定部位。一定要使设备的
实际吸嘴与编程吸嘴一致。
<识别条形码> 按钮
利用基准相机自动识别安装在ANC 的全部孔上的吸嘴ID，然后显示在MMI 的
吸嘴选择领域。
为了让使用者在识别条形码时确认ANC 设置是否被修改，把修改过的吸嘴的颜
色标示为朱黄色。
备注 表示与说明的内容有关的部分内容。
<察看所有吸嘴> 按钮
按下该按钮就能让所选择的悬臂移动到固定相机的位置并拍摄整体贴装头的吸
嘴夹持器图像，然后显示在Vision 窗上。
可以通过该影像确认吸嘴有没有插入贴装头的吸嘴夹持器。
<吸嘴检测> 按钮
通过视觉画面窗口显示所选择的吸嘴的状态。该功能只能在选择了贴装头的状
态下实行。
<ANC Diff>按钮
选择“Anc Diff”键就会出现下列对话框。
