<Result>列
可以选择是否在吸附该带式喂料器所供应的元件时使用“Pocket示教”功能。
即使设定为在自动运行过程中实行“ 盛料器校正”功能，但<Result> 列为
OFF或ON-F 的供料器将不实行 “盛料器校正”功能。
但，在下列情形下，<Result>列成为On而适用“盛料器校正” 功能。
1) 由于发生吸附错误而重新吸附的次数超过容许次数而导致设备停止，然
后重新开始生产
2) 用完了供料器所供应的元件而利用新卷轴进行了接合
显示在<Result>列上的值具有下列意义。
On：使用Pocket示教
Off：不使用Pocket示教
On-S：Pocket识别成功
On-F：Pocket识别失败
P-S：针对元件存在与否的识别成功
P-F：针对元件存在与否的识别失败
Z-S：Z轴高度测定成功
Z-F：Z轴高度测定失败

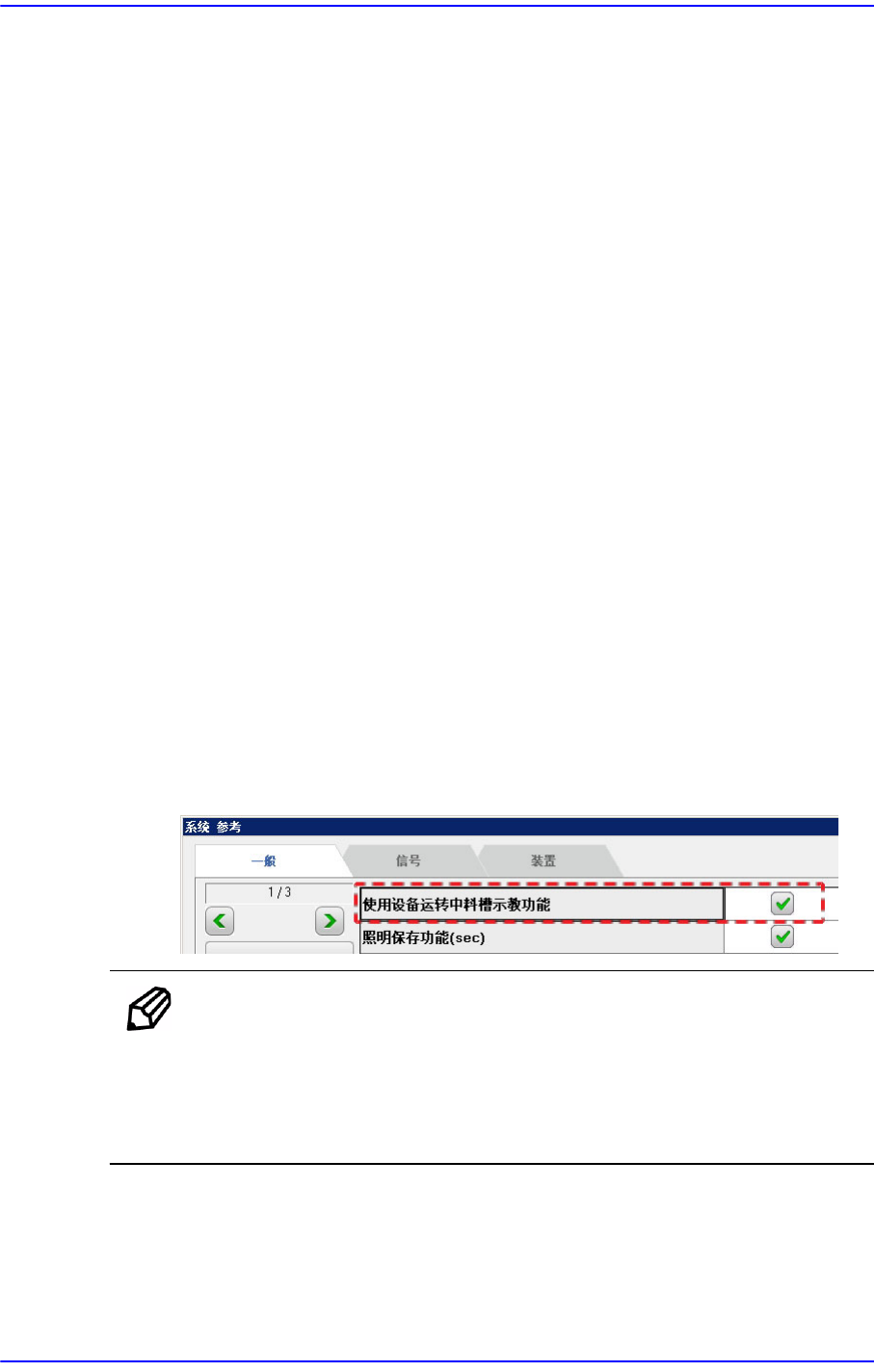

为了在自动运转过程中适用 “Pocket示教 ” 功能，需要在“系统设定 ” 菜单的“
参考” 子菜单中的 “ 一般”选项卡对话框事先圈选<
使用设备运转中料槽示教
功能> 复选框。
备注 关于“Pocket示教”功能适用的详细内容请参阅“3.2.2.7
公共数据
”的<使用喂料器取料位置 XY / Z> 复选框。
如果设定为在自动运转过程中执行“Pocket 示教”功能，按下
“START”键时，先实行 “按下料槽”后开始自动运转。
选择了一个以上的行整体后按压手指2~3 秒钟就会显示“ 按下料槽-ON”、“
按下料槽-OFF”，可以针对多个行设置或解除“按下料槽”。
4-7
供应装置的设置
备注 在作业过程中使用该功能时可以提高该喂料器的吸附成功率，但
Pocket示教的执行需要花费时间，也可能在吸附点(Pickup
Point)坐标被补正后无法同时吸附。
不管当前<Result>列的设定结果而重新打开PCB文件时，利用
PCB文件所登记的元件数据中“盛料器校正”相关参数的设定值
让<Result>列的设定值初始化。
在自动运转过程中通过Adaptive Pick-up补正的吸附点可以反映
在“喂料器基座”选项卡对话窗口上，却不会反映通过 “Pocket示
教”功能补正的吸附点。

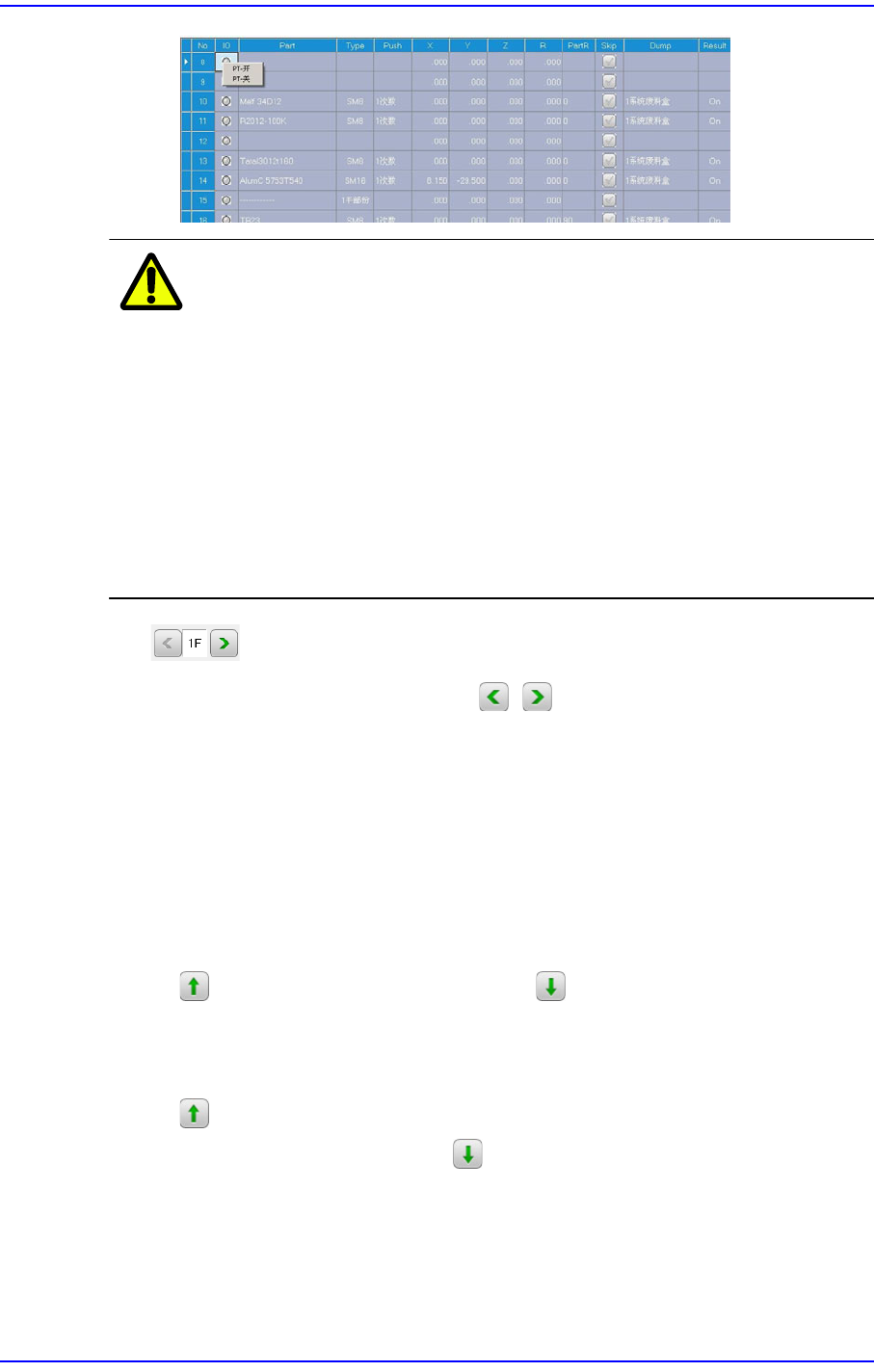

按钮
选择需要显示到画面的供料器底座。 , 按钮用于选择Feeder Base。
1F:前面Feeder Base
1R:后面Feeder Base
<站位移动/ 喂料器移动 > 按钮
选择Slot 别移动所选Device 还是设置Tape Feeder的Slot别移动所选 Device。每 次
点击此按钮时轮着设定“站位移动”和 “喂料器移动”。
站位移动 时
按钮选择当前选定Slot 以前的Slot, 按钮选择当前选定Slot的 以后
Slot。
喂料器移动 时
按钮在当前选定的设置 Feeder的Slot 的以前Slot中选择设置Tape Feeder
的Slot( 按Slot序号小的顺序), 按钮在当前选定的设置Feeder的Slot的以
后Slot 中选择设置Tape Feeder 的Slot。(按Slot 序号大的顺序)
<Manual Teach> 领域
把Fiducial camera
移动到安装的带式喂料器吸附点示教对应带式喂料器吸附点
或移动HEAD 从带式喂料器手动吸附部件时使用。
4-8
Cutting-edge Modular Mounter HM Series Administrator's Guide
<移动> 按钮
Selection control框选定的对象移动到带式喂料器的吸附点。在按压该键之
前，需要在<Grid>领域选择该带式供料器。
<得到数据 > 按钮
将获取选择用控件中所选择的对象的X、Y坐标。
<Panorama Move>按钮

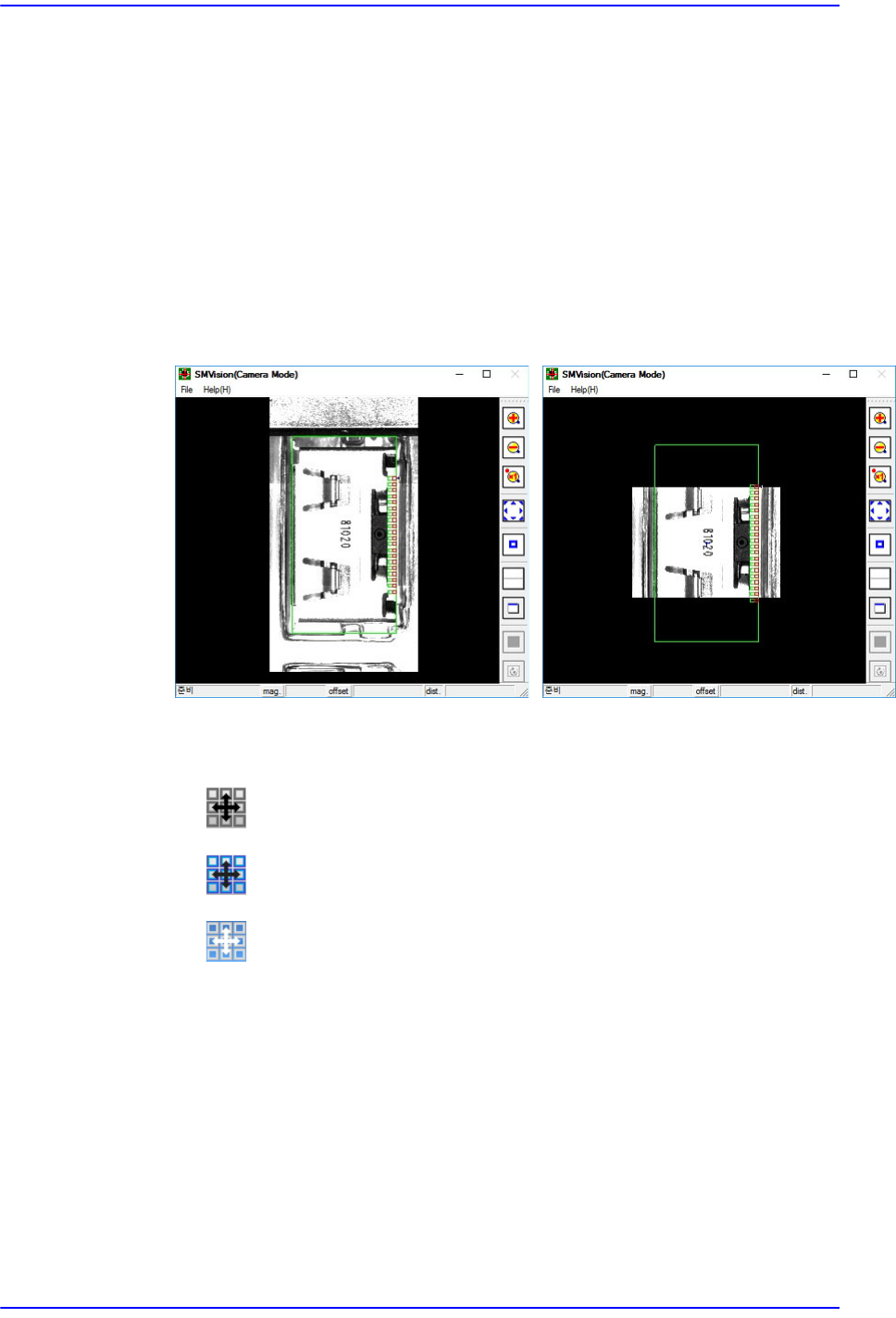

无法进行料槽示教的大型元件不会在视觉窗口显示出整体形状。此时，可以
使用该功能对元件形状进行 “分割识别”后再把分割图像加以合成后显示在
一个视觉窗口。
标示在按钮上的图标意义如下。
:基本画面
:由于元件脱离相机的FOV而需要全景视图
:按压住<Panorama Move>按钮的情形
<PBI编辑>按钮
对该项功能的说明稍后将做更新。
<Auto Teach> 领域
<料槽示教 > 按钮
可以适用于针对“喂料器基座”选项卡对话窗的<Result> 列为“On”的带式喂
料器进行自动示教吸附点的示教作业。
采用了Height感应器的设备则显示成“XYZ示教 ”。
特定带式喂料器虽然正常地安装在喂料器底座的插槽上，但因为该喂料器的
全景 一般
