 ‘Grid’ 领域

 No

表示从Head1到Head20。

 1F-H1 ~ 1F-H20

 1R-H1 ~ 1R-H20

 Axis Z

不选择<从原点感应器>校验框时表示在PCB 顶面选择的Head 的喷嘴末端

为止的高度。

 Axis R

表示从选择的Head的R 轴HOME位置当前旋转的角度。

 <关闭> 按钮

终止‘ 位置’ 信息框。

15.1.6. AllNozPut

把所有贴装头上的吸嘴退还给 ANC 的指定孔。

15-20

Cutting-edge Modular Mounter HM Series Administrator's Guide

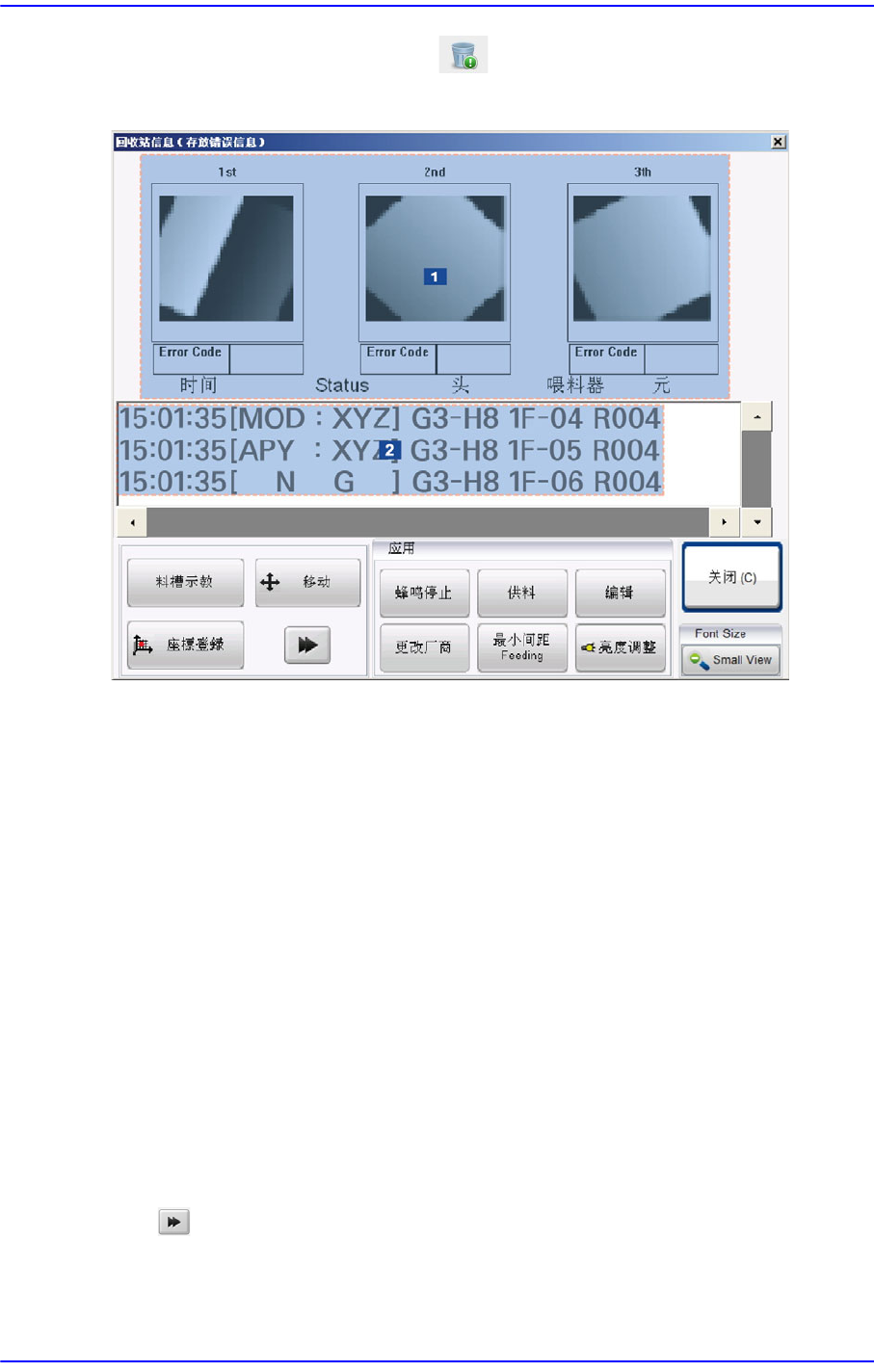

15.1.7. 回收站信息 (Dump Information)

确认因贴装错误废弃的部件和显示有关喂料器内容的信息窗时使用。

1: Grid

2: Log

 <Grid> 领域

显示最近发生的元件的错误信息。

 <Log> 领域

显示使用者针对错误信息所进行的修改内容。

 <料槽示教> 按钮

自动示教带式供料器的吸附点。

 <Only Z Tech> 按钮

针对大型供料器的元件、Emboss元件等无法进行料槽示教的元件的的Z 值进行

示教。

 <Apply> 按钮

把经过修改的吸附点信息予以应用。

 <> 按钮

移动到下一个供料器后修改错误信息。

15-21

其它

菜单

 <Utility> 领域

 <蜂鸣停止> 按钮

不使用信号音。

 <编辑> 按钮

移动到“喂料器基座”对话框后编辑吸附信息。

 <Change Vendor> 按钮

在同一元件却使用不同厂商的元件时选择。

 <供料> 按钮

按照MMI上设定的间距(pitch)单位驱使所选择的带式供料器前进一次。

 <最小间距Feeding> 按钮

使用8mm以上的带式供料器时激活，按照MMI中可设定的最小间距 (pitch)

驱使所选择的带式供料器前进。

 <亮度调整> 按钮

设置基准相机的照明并查看吸取位置。

 <Font Size> 领域

 <Large View> 按钮

可以放大<Grid>领域上显示的文字的字体大小。

 <Small View> 按钮

把<Grid> 领域上显示的文字的字体大小恢复到先前状态。

备注发生吸取错误时登记在Dump Info. 画面的错误将按照时间顺序

排序。

15.1.8. 抛掉所有零件

把所有吸附在磁头部的部件扔到回收站时使用。

15.1.9. 操作模式切换(Operation Mode Change)

因操作方式不同可接近的 (Access)MMI 菜单也不同。根据使用MMI的目的用户可为

一般用户(Operator), 程序员 (Programmer), 管理人员(Manger), 维修(Service)等。详

细事项请参照 “

第

章

使用者模式及修改密码

”。
