12-163
校正
12.1.11.6. Wafer Unit Pin Z Pos Teach
校准顶针的Z位置以从晶圆上移除LED组件。将校准吸嘴安装在贴装头上，测量其
与顶针的接触位置。
校准吸嘴信息：EJPinZ

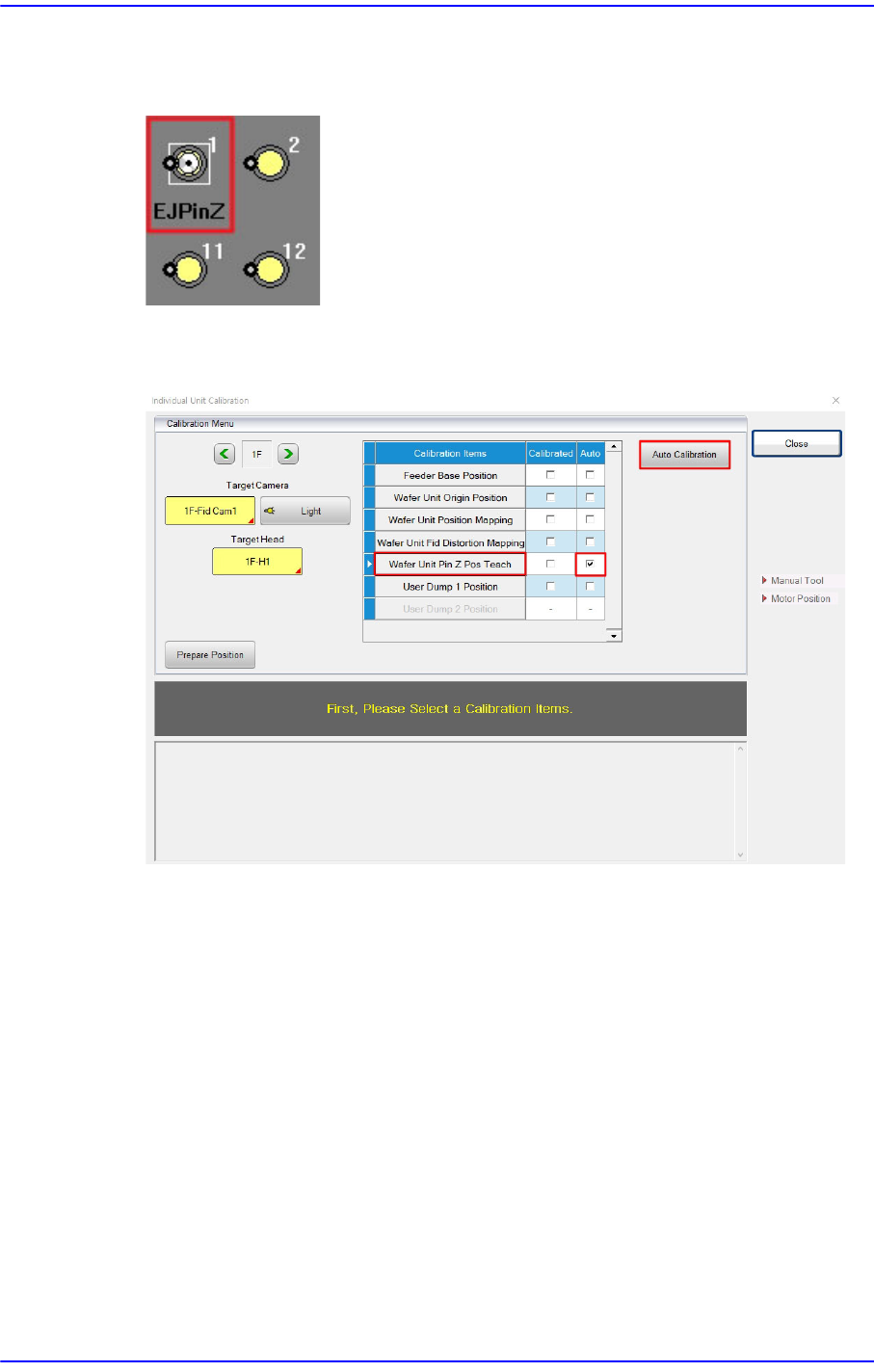

安装校准吸嘴时的侧视图像
12-164
Cutting-edge Modular Mounter HM Series Administrator's Guide
本校准方法如下。
1. 将校准吸嘴安装在ANC上。
2. 选择<Wafer Unit Pin Z Pos Teach>项目的 <Auto> 复选框后，点击< 自动校准 >按
钮。
3. 选择<自动校准>按钮时，设备将校准吸嘴安装在贴装头上，测量吸嘴与晶圆装
置的顶针之间的接触位置。
12-165
校正

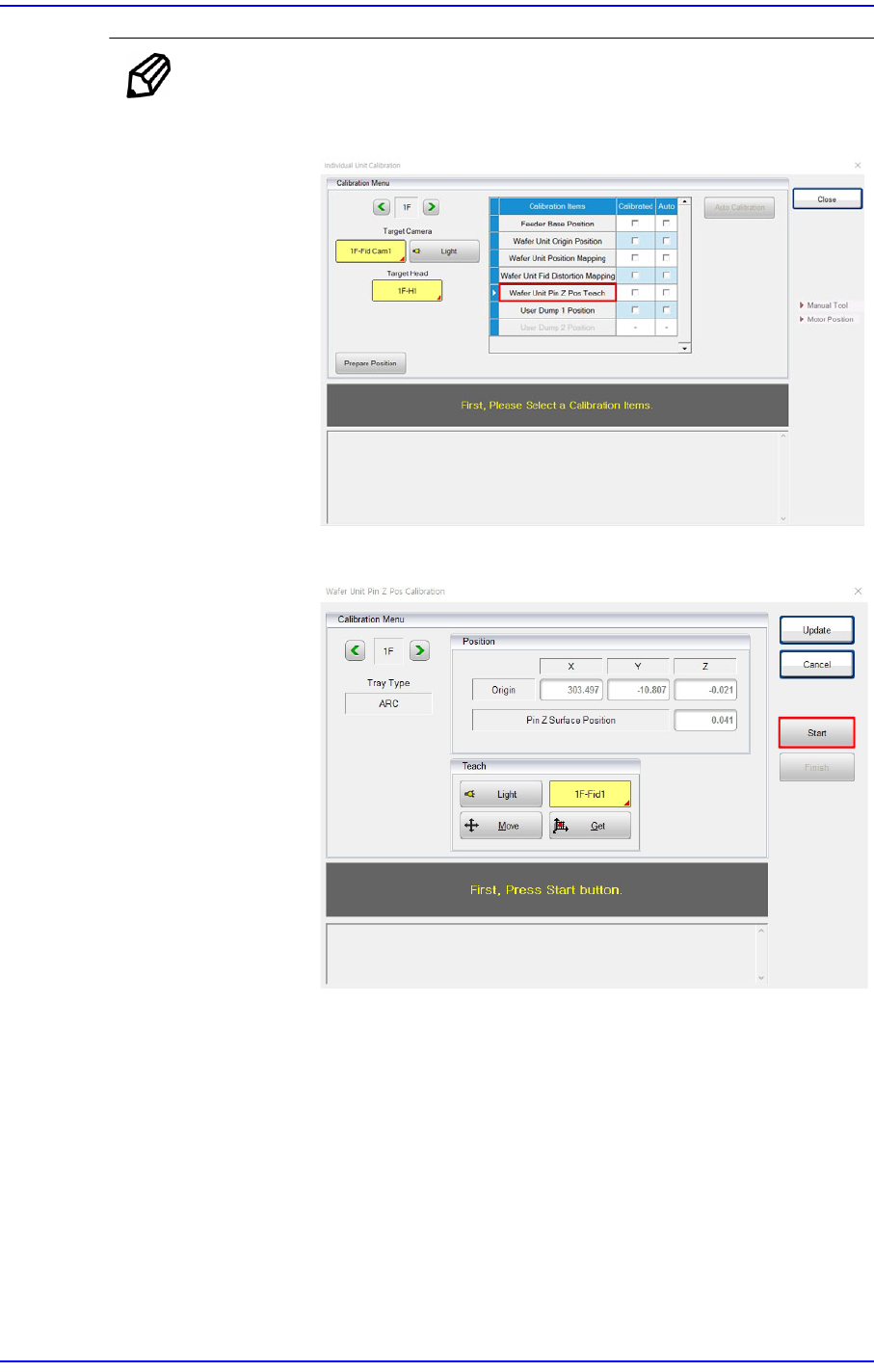

备注 手动执行此校准步骤时，请参考以下步骤。
1. 点击<Wafer Unit Pin Z Pos Teach> 按钮。
2. 点击<Start>按钮。
