2-9 板的定义 示教 可以示教贴装原点。 把基准摄像机移动到指定的坐标位 置， 或者获取当前坐标。 按钮 设置基准摄像机的照明。 把照明调整到最 适合示教贴装原点的亮度。 按下此按钮时， 显示以下画面。 Selection control 可以选择示教贴装原点 (Place Origin) 时使用的对象。 可选择的对象如下。
2-8
Cutting-edge Modular Mounter HM Series Administrator's Guide

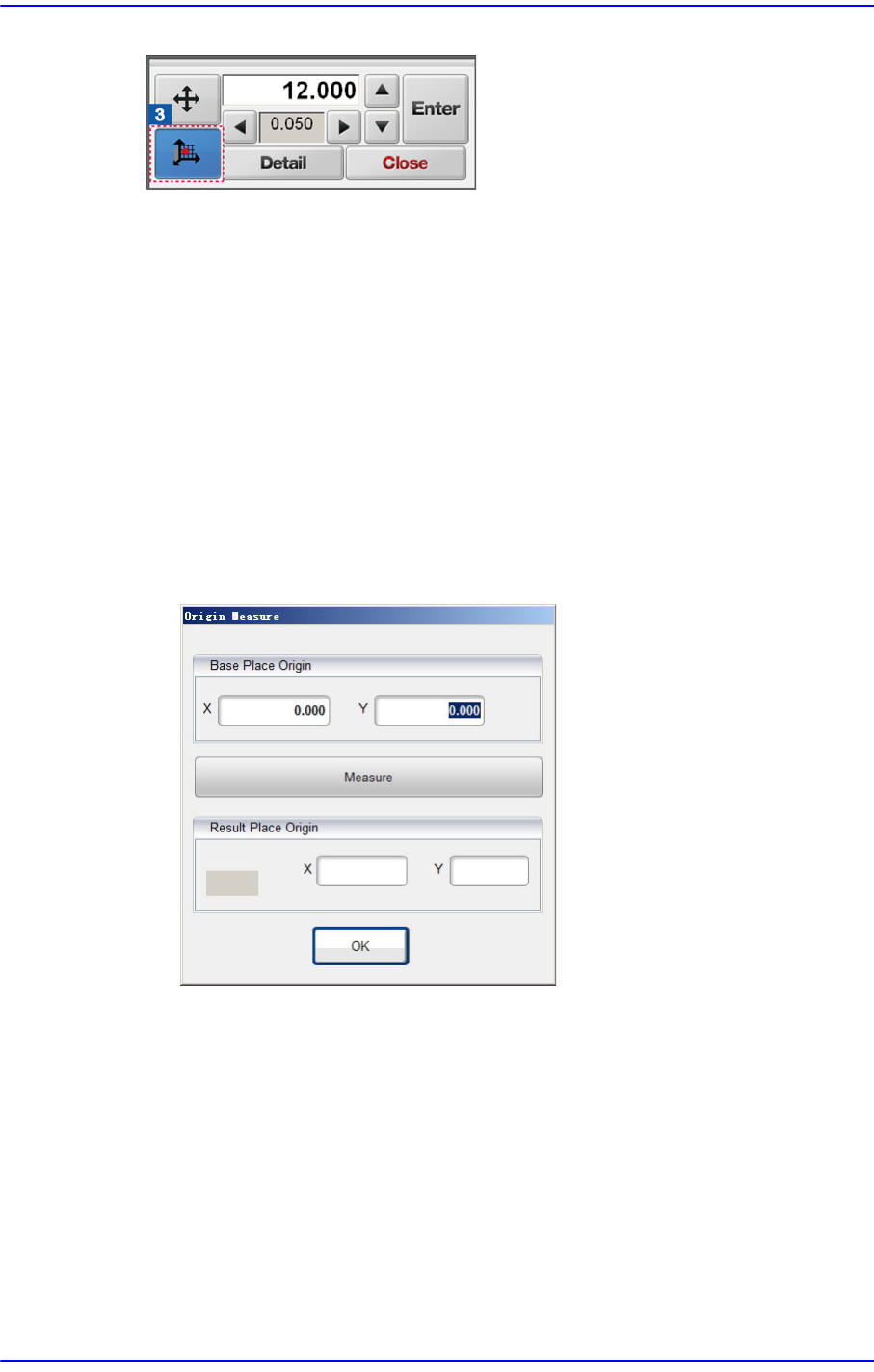

把光标置于<Origin X>或<Origin Y> 上后双击，然后按下<移动>或< 得到数据
>键，就能以组合框的选定对象为基准对贴装原点进行示教。
<Origin X> 编辑框
设定PCB 安装原点的 X坐标。
<Origin Y> 编辑框
设定PCB 安装原点的 Y坐标。
<Measure> 按钮
在设备示教原点时使用。登机了基准标记后才能激活该功能。
这里所测量的值不会应用于该 PCB程序，将在重新生成该PCB程序时作为
参考值使用。
<Base Place Origin> 领域
<5.Place Origin>领域上所输入的相对于贴装原点的X、Y偏移量将自动
输入<Base Place Origin>领域的 <X>、<Y>编辑框。如果需要修改贴装原
点的偏移量。则以手动方式把贴装原点的 X、Y偏移量输入<X>、<Y> 编
辑框。
<Measure> 按钮
参考所登记的基准标记的位置后测量贴装原点。

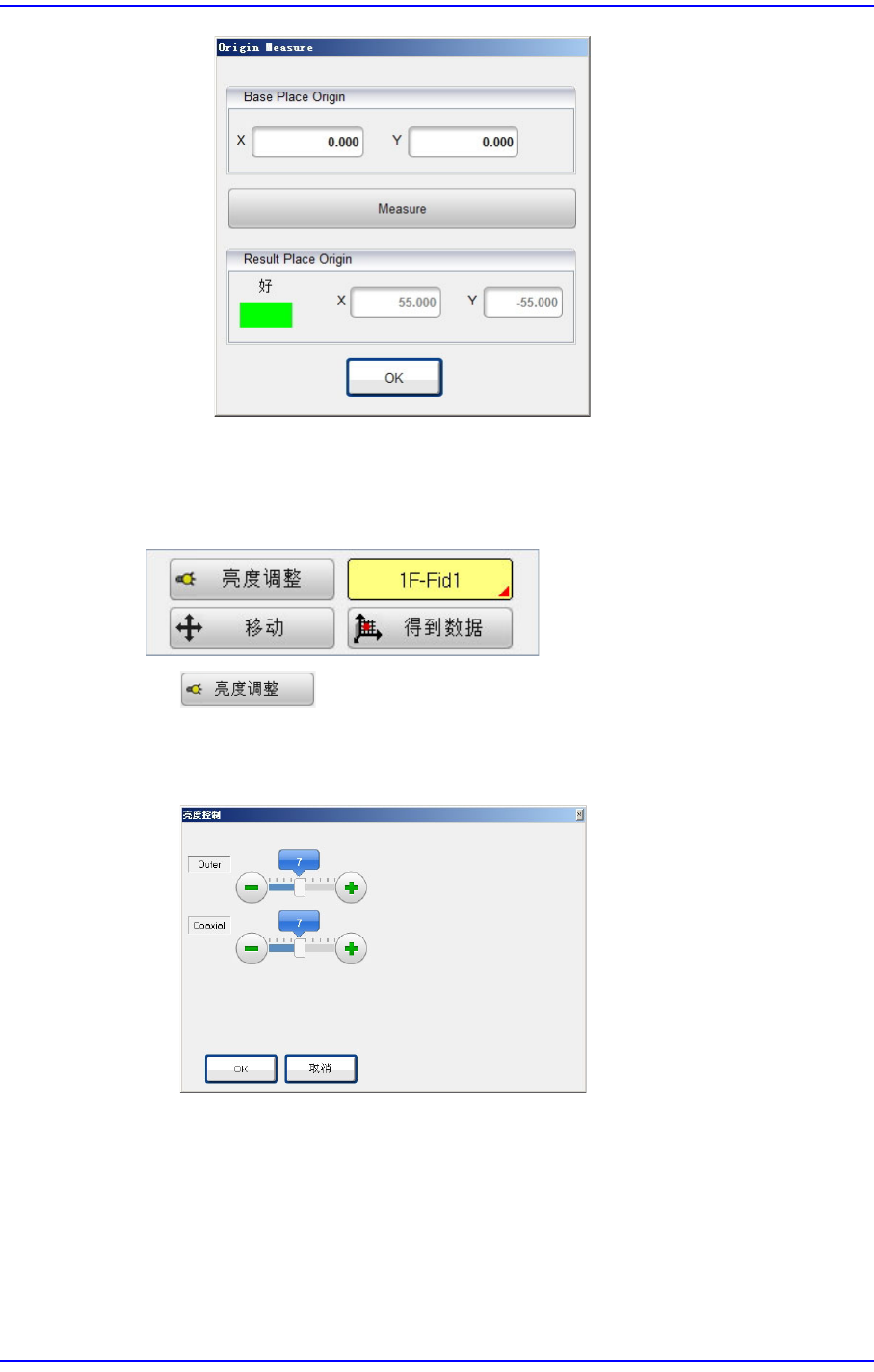

<Result Place Origin> 领域
显示所测量的结果。
2-9
板的定义
示教
可以示教贴装原点。
把基准摄像机移动到指定的坐标位置，或者获取当前坐标。
按钮
设置基准摄像机的照明。把照明调整到最适合示教贴装原点的亮度。
按下此按钮时，显示以下画面。
Selection control
可以选择示教贴装原点(Place Origin)时使用的对象。可选择的对象如下。
2-10
Cutting-edge Modular Mounter HM Series Administrator's Guide

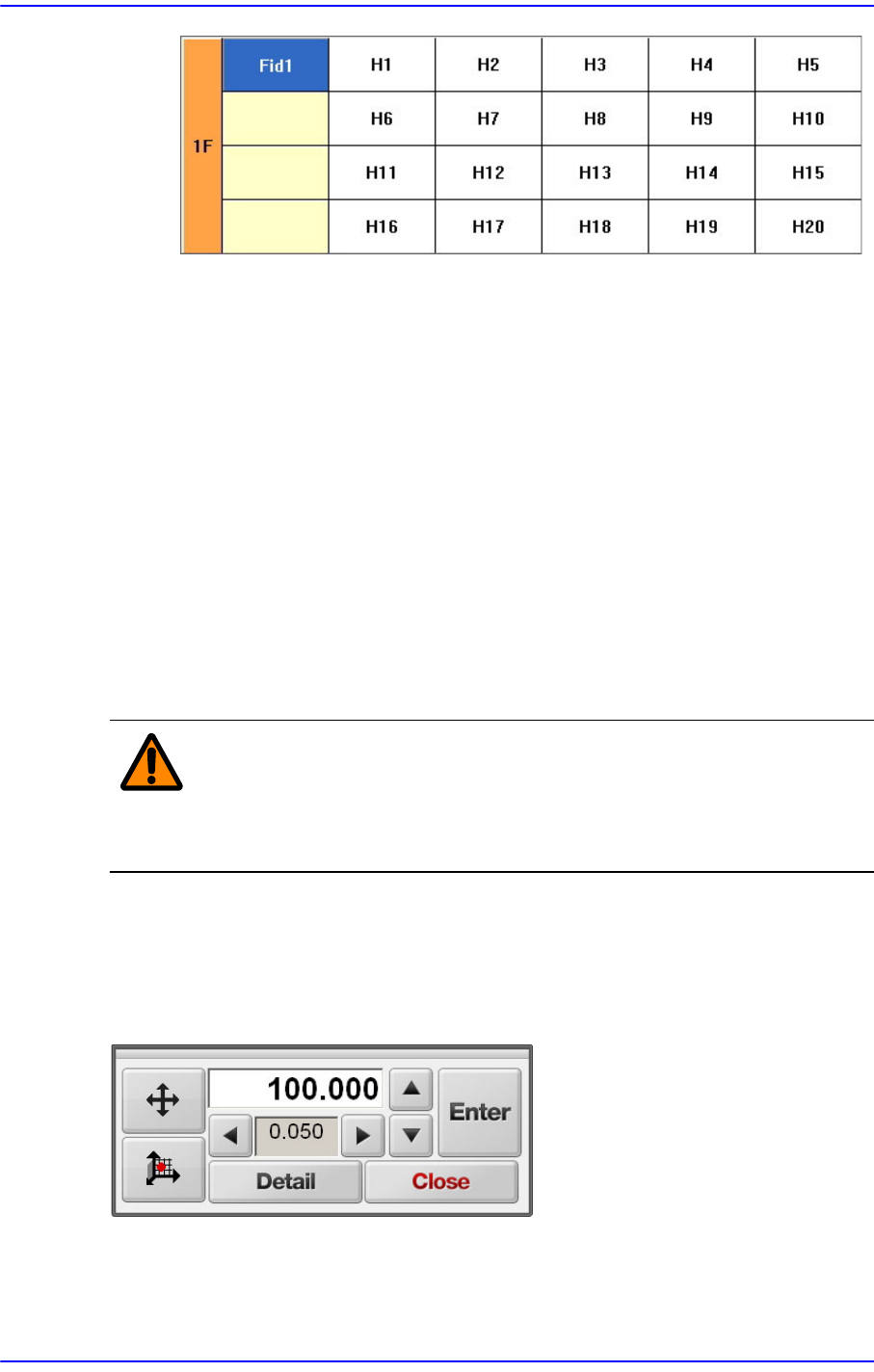

Fid1:选择对应Gantry的‘fiducial 照相机1’。
H1 ~ H20: 选择对应Gantry的1 号 ~ 20号的Head。
<移动> 按钮
Selection control中选择的对象移动到指定的坐标位置。
<得到数据> 按钮
以Selection control 中选择的对象为基准获取 X, Y轴坐标。
<工作站> 组合框
ST1F-Work
可以针对需要在前面作业工作站进行作业的PCB的贴装原点进行示教。
ST1R-Work
可以针对需要在背面作业工作站进行作业的PCB的贴装原点进行示教。
警 告 示教时的操作错误可能危及操作员或设备周围的操作员。
重新确认一次示教对象并且必须确认设备周边没有其他操作员
后才能进行示教。
2.2.2. PCB的尺寸及运行数据的设置
对传送装置传送PCB相关基本设置及Z轴的移动高度进行设置。点击该领域的编辑
框后，将出现下列数字输入框。
<7.板的大小> 领域
设定板的尺寸。
