前言
xi

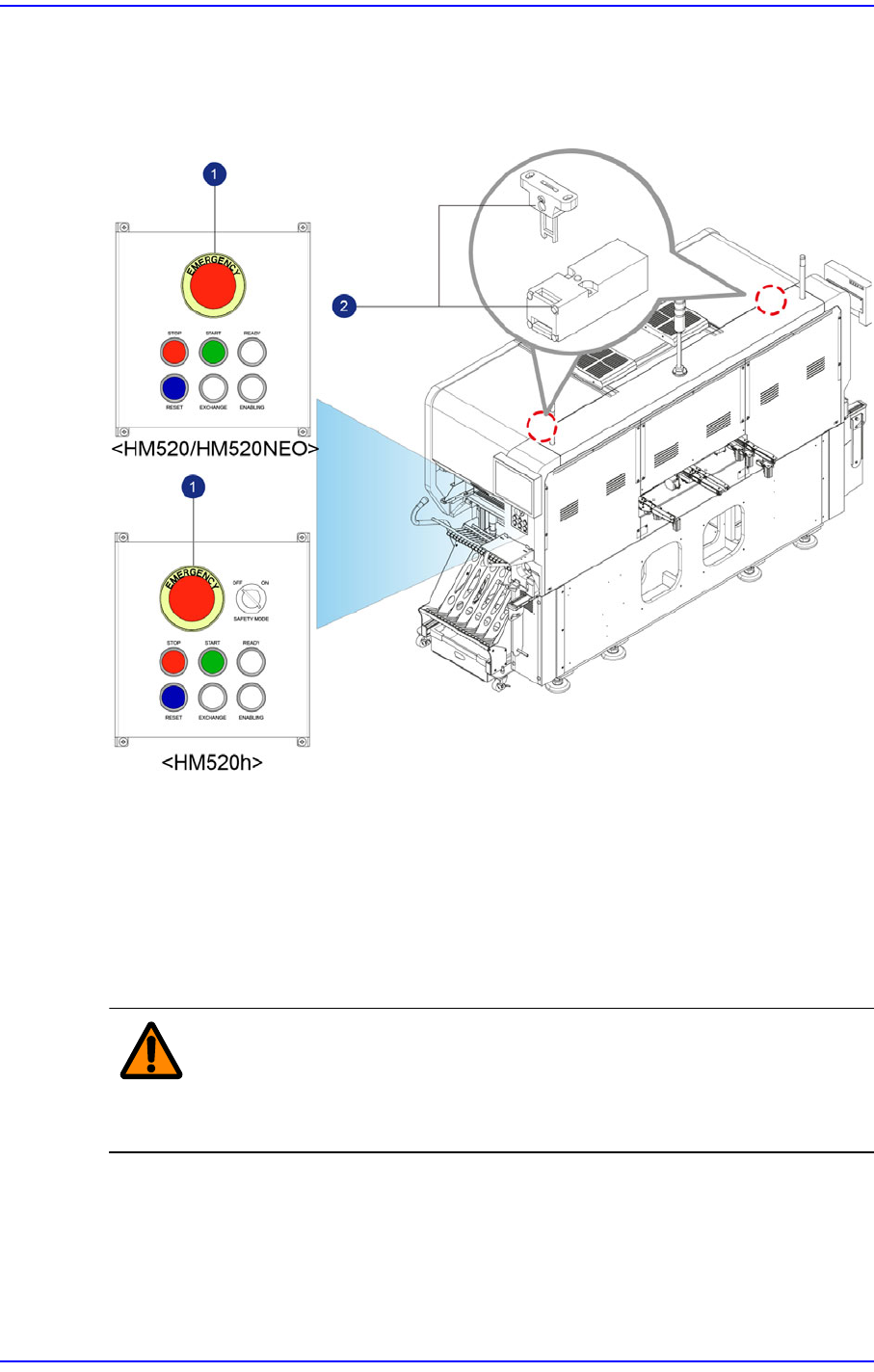

安全装置(Safety Interlock)的动作
这里记载的是安全装置的动作，操作这些安全装置有助于紧急状况下立即停止设备
运转或维护维修。
1: Emergency Switch
2: Door Lock Switch
1) EMG (Emergency Stop) 开关
紧急停止开关。在紧急情况下按下此开关，立即停止本设备的运行。除了接通电
脑的电源之外，其它所有电源都被切断。向<EMG>开关的箭头方向拧开关后，按
下复位开关，就可解除紧急停止状态。
警 告 紧急停止状态下关闭设备所有伺服马达的的电源，但其他电源部
处于持续供应电源的状态。对接通电源的部位采取故障措施时请
注意。
Cutting-edge Modular Mounter HM Series Administrator's Guide
xii
2) Door Lock 开关
在本设备的运行当中(Run 运行状态时)，打开门时，门开关就起动，设备处于紧
急停止状态。关上门即可解除紧急停止状态。在此状态下，重新运行设备时，先
按下运行面板上的‘READY’按钮后再按‘START’按钮。
警 告 如果人为的拆除门的安全传感器，即使门被打开设备也不会停止
运行，因此可能造成人员受伤。禁止人为拆除门的安全传感器。
前言
xiii
设备的规格
基本规格
可贴装的元器件
High Speed Head ( 元器件高度：Max.2.1mm)
Multi Function Head (元器件高度: Max. 15mm, for HM520/HM520NEO)
Component
Spec. Remark
Chip / Lead / Ball
0201 ~ □6 mm
Wafer Chip
(For HM520h)
0201~□2 mm 元器件高度:Max.1.0 mm
Component Spec.
Chip
0402 ~ □16 mm
IC / Connector
□16 mm以下，0.3P以上
□16 ~ □ 32 mm，0.4P以上
□32 ~ □ 45 mm，0.5P以上
□45 ~ □ 55 mm，0.8P以上
BGA / CSP
□16 mm以下、球直径0.15以上，0.3P以上
□16 ~ □ 32 mm，球 直 径 0.25以上，0.5P以上
□32 ~ □ 45 mm，球 直 径 0.40以上，1.0P以上
□45 ~ □ 55 mm，球 直 径 0.50以上，1.0P以上
