12-83
校正

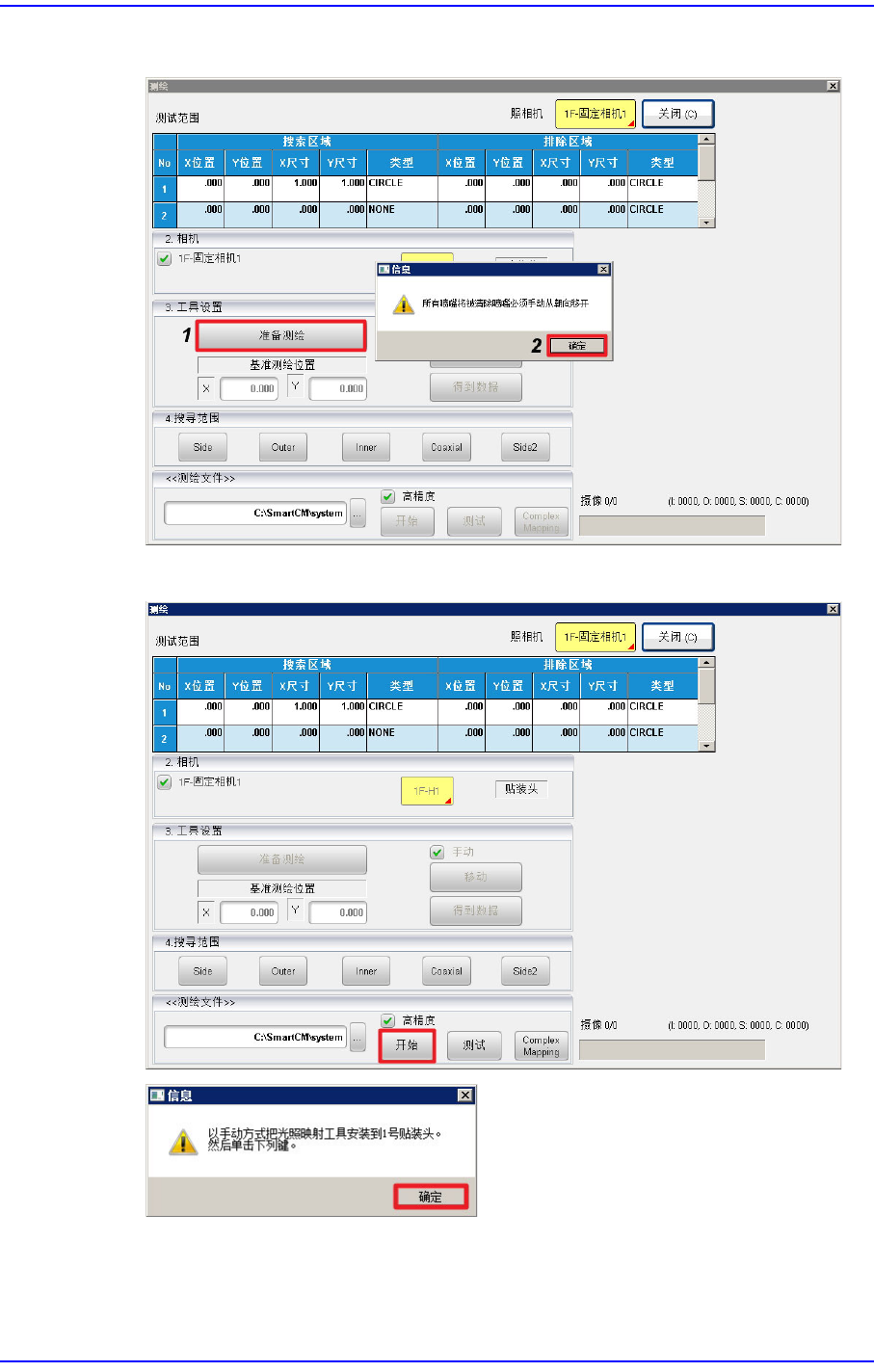

5. 选择<准备测试>按钮，清除全部贴装头的吸嘴。按下< 确定>按钮。
6. 按下<更新>按钮。以手动方式在1号贴装头安装映射工具。按下<确定>按钮。
12-84
Cutting-edge Modular Mounter HM Series Administrator's Guide
如下所示地实行照明映射。

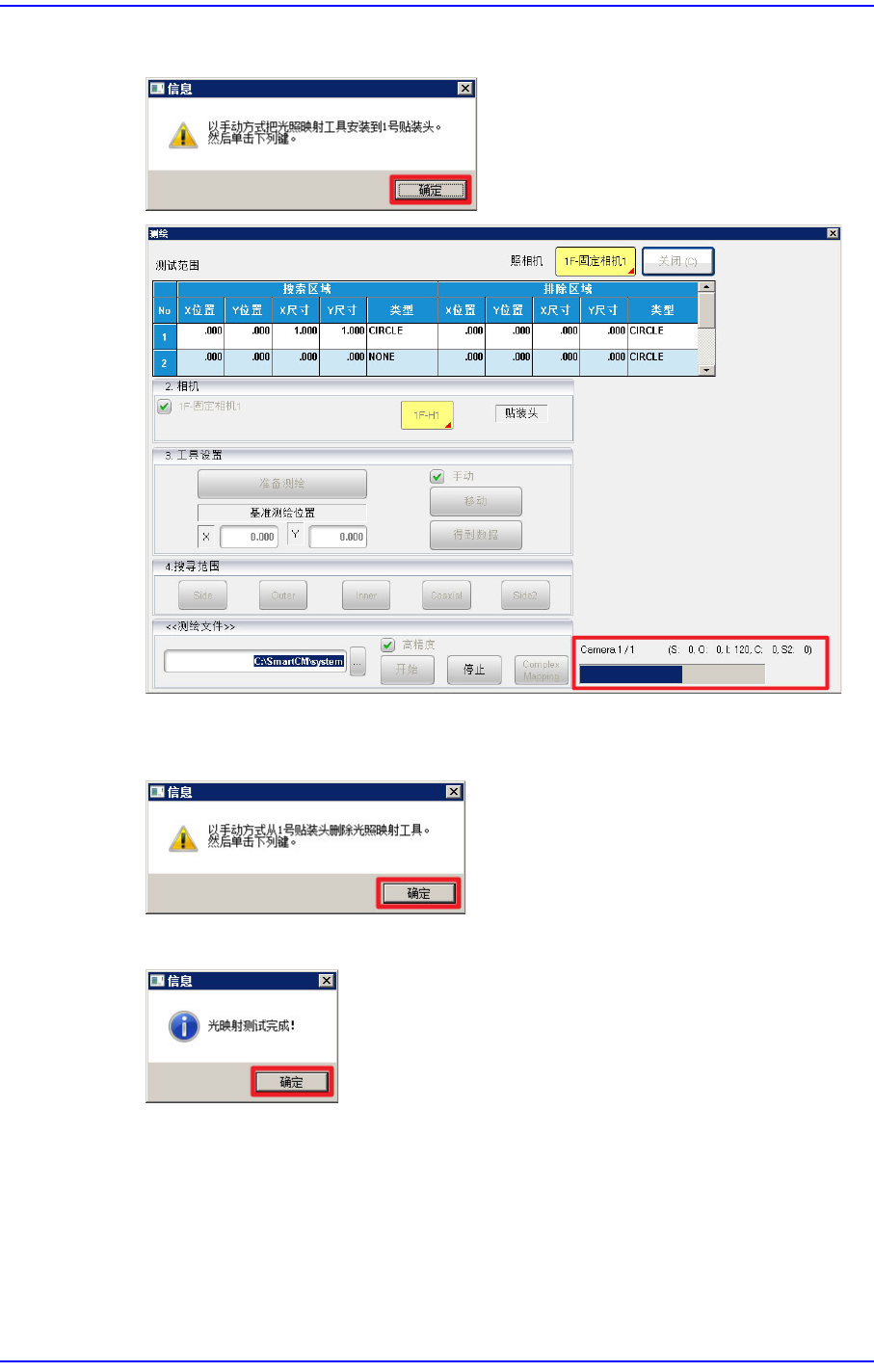

7. 照明映射完毕后，出现下列对话框。以手动方式从贴装头拿掉照明映射工具后，
按下<确定>按钮。
8. 照明映射完毕后，出现下列对话框。按下<确定 > 按钮。

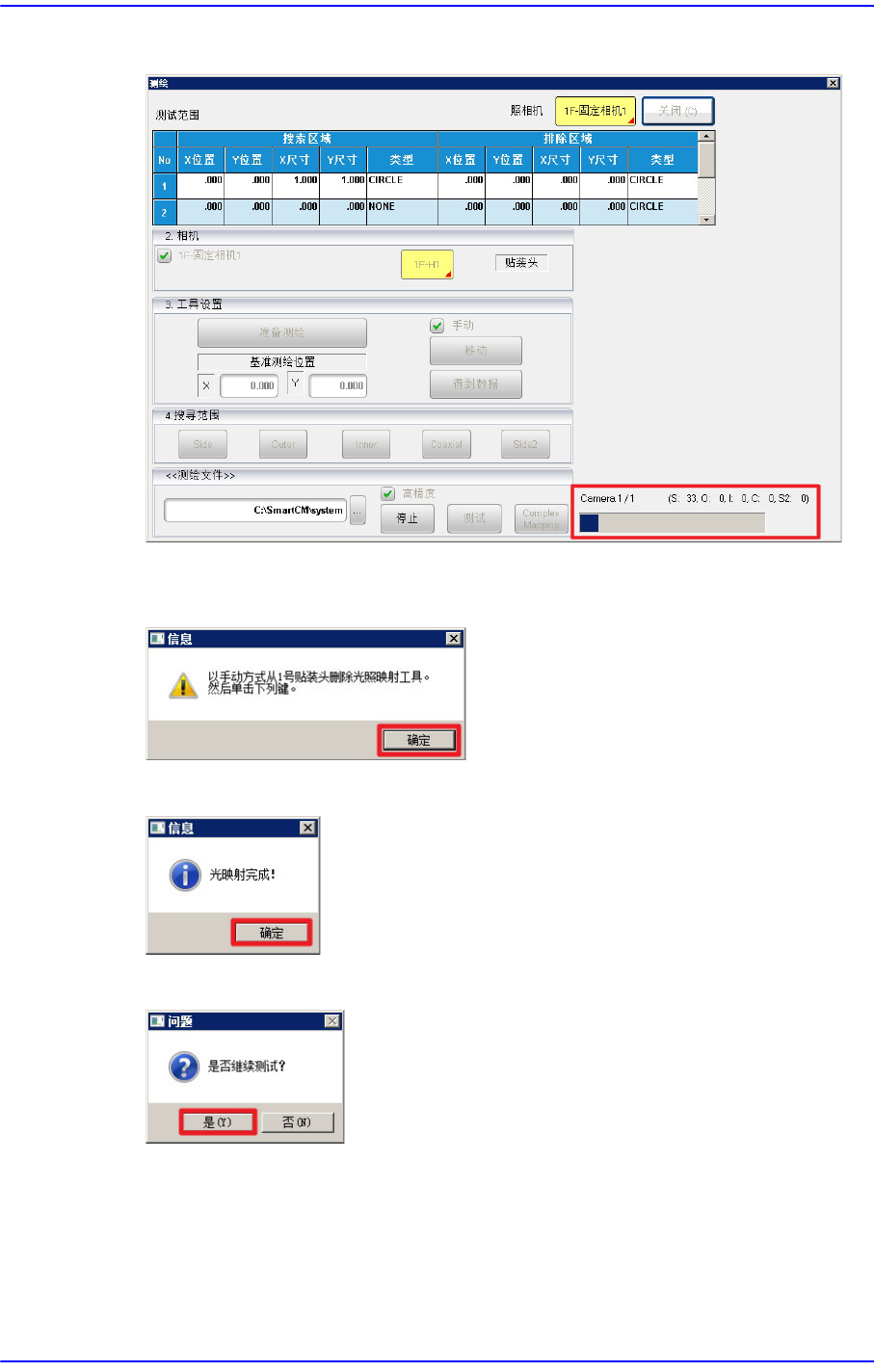

9. 针对照明映射结果进行测试。按下<是(Y)> 按钮。
12-85
校正
10. 为了进行测试，把照明映射工具安装到1号贴装头后按下<确定> 按钮。
11. 照明测试完毕后，出现下列对话框。从贴装头拿掉照明映射工具后，按下<确定
>按钮。
12. 按下 < 确定>按钮，完成照明映射测试。
