12-192
Cutting-edge Modular Mounter HM Series Administrator's Guide
Selection control
用于旋转XY轴驱动电动机，把选择的对象移动到选择的固定相机位置，获
取当前坐标。
1F-Fid1: 选择有关 双悬臂的 基准相机1。
H1 ~ H20: 选择有关 双悬臂的 头 1~头20。
<移动> 按钮
把Selection control 中选择的对象移动到所选Fix camera的位置。此时，在点
击〈移动〉按钮之前需要用鼠标选择〈位置数据〉领域的编辑框。
<得到数据 > 按钮
以Selection control 中选择的对象为基准获取 X, Y 坐标。
<位置数据> 领域
设定固定照相机的位置。
<X> 编辑框
设置Fix camera 基准标的X 坐标。
<Y> 编辑框
设置Fix camera 基准标的Y 坐标。
<基准标示> 按钮
只有固定照相机情况下才处于活性化状态。用于设定位于ANC顶面的固定相机
的Fiducial Mark 位置。
<更新> 按钮
向设备传送变更事项后关闭对话框。
<取消> 按钮
忽略变更事项关闭对话框。
13-1
系统设置
第13章. 系统设置
叙述除前一章记述的校正项目以外的系统设定。
本菜单里的项目在设备出货时已被设定完毕。除了因设备维护而需要重新设置的情
形以外，请不要执行“Calibration(System Setup)”。
警 告 设置状态如果被非指定的操作人员改变可能会损伤设备或引起
人员受伤。除了被指定的操作人员以外的其他人员绝不可以任意
改变设备设置状态。
选择‘ 系统设置’ 菜单的子菜单时，该对话框显示在画面上。在显示了相当于子菜单
的对话框的状态下再一次选择菜单时，将显示相应对话框。
图
13.1
选择
‘
系统设置
’
菜单的状态
13-2
Cutting-edge Modular Mounter HM Series Administrator's Guide
13.1. 位置 (Position)
设置设备的喂料器底座原点、系统废料盒、吸嘴检查、Back Up Pin 的位置。
13.1.1. 喂料器基座
设置喂料器底座的原点（Origin）。

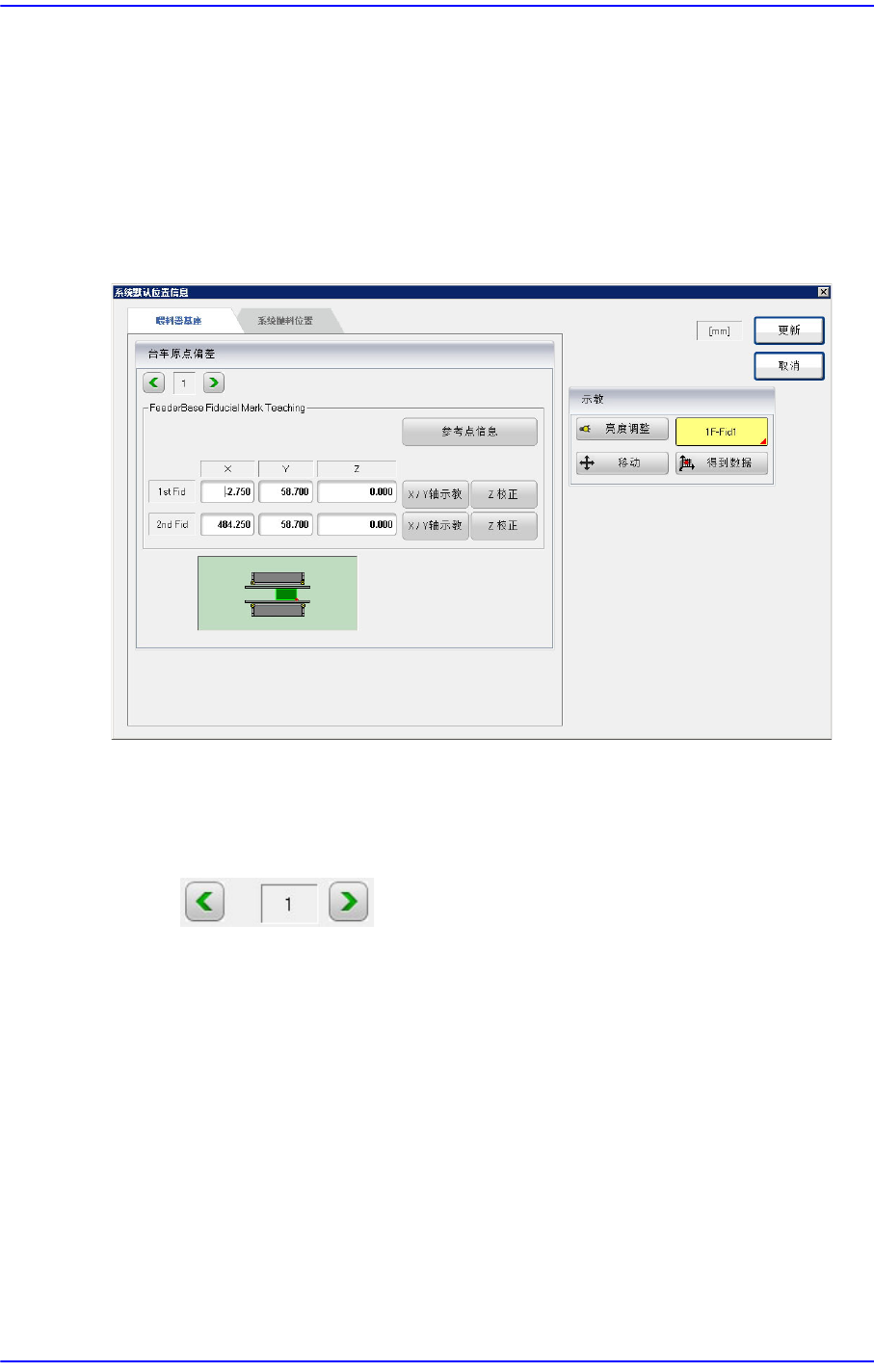

图
13.2 “
喂料器基座
” TAP
对话框
<喂料器基座原点偏移值> 领域
设定Feeder Base的原点。
喂料器底座选择用箭头键
1:显示出当前选定的喂料器底座。(1：区段1 的正面，2：区 段 1 的背面)
按下箭头键后选择需要设定喂料器底座原点偏置值的喂料器底座。
<参考点信息 > 按钮
设定基准点标记（基准点标记）的数据。 详细事项请参照 “2.3 基准符号
(Fiducial Mark)设定”。
<X / Y> 编辑框
示教供料器底座的两个插槽位置就能设定供料器底座的原点坐标。
<Z> 编辑框
设定Feeder Base原点的 Z 值。
