5-16 Cutting-edge Modular Mounter HM Series A dministrator's Guide  利用 Import 的 SSA 文件选择需要作业的设备。选择需要输入的设备 (Imported Machine) 。然后检查 Placements 的列 (Row) 名是否正确。如果是本公司的标准格式 (SSA Format) ，则不必更改该列的值。  执行 < 转进 …

5-15

步骤

 <转进> 按钮

它执行把在外部编辑的ASCII数据转换成本设备的步骤数据的功能。

按下< 转进>按钮，即可开始把该数据转换成Step数据。

 在< 步骤>对话框按下<转进> 按钮。

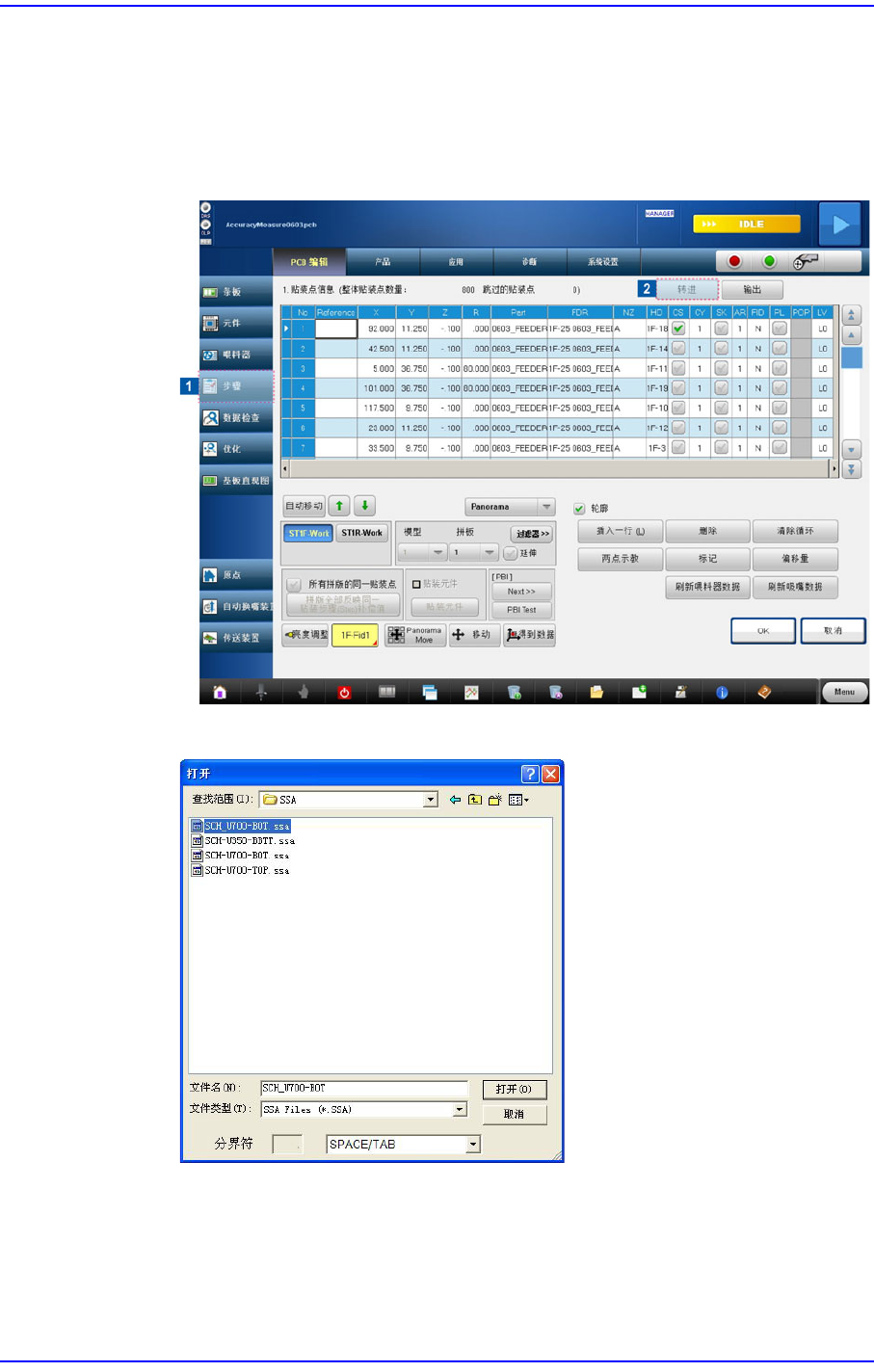

查找需要Import 的CAD文件的位置及文件名并加以选择。

5-16

Cutting-edge Modular Mounter HM Series Administrator's Guide

 利用Import 的SSA文件选择需要作业的设备。

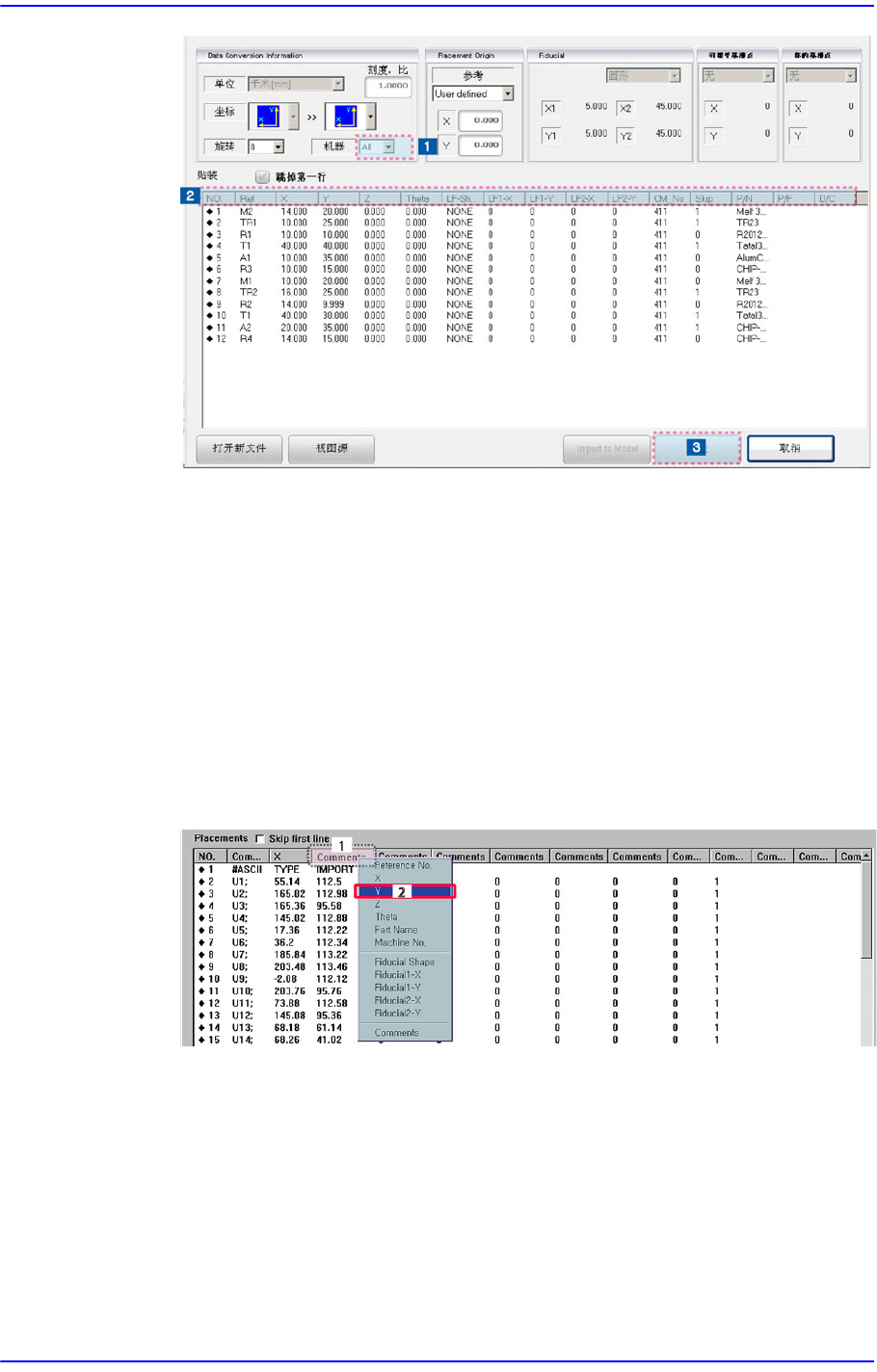

选择需要输入的设备(Imported Machine)。然后检查Placements的列(Row) 名

是否正确。如果是本公司的标准格式(SSA Format)，则不必更改该列的值。

 执行< 转进>

如果输入了本公司标准格式之外的文件格式，该列将如下显示Comment。

需要更改列名时，选择列主题后在显示出来的菜单上指定列名。

这时，如果没有符合拟输入列的名称，利用Comments设置列名称。

如果是Multi PCB，<Import to Model>键将处于激活状态，按下该键就会反

映当前选定型号的贴装点信息。

5-17

步骤

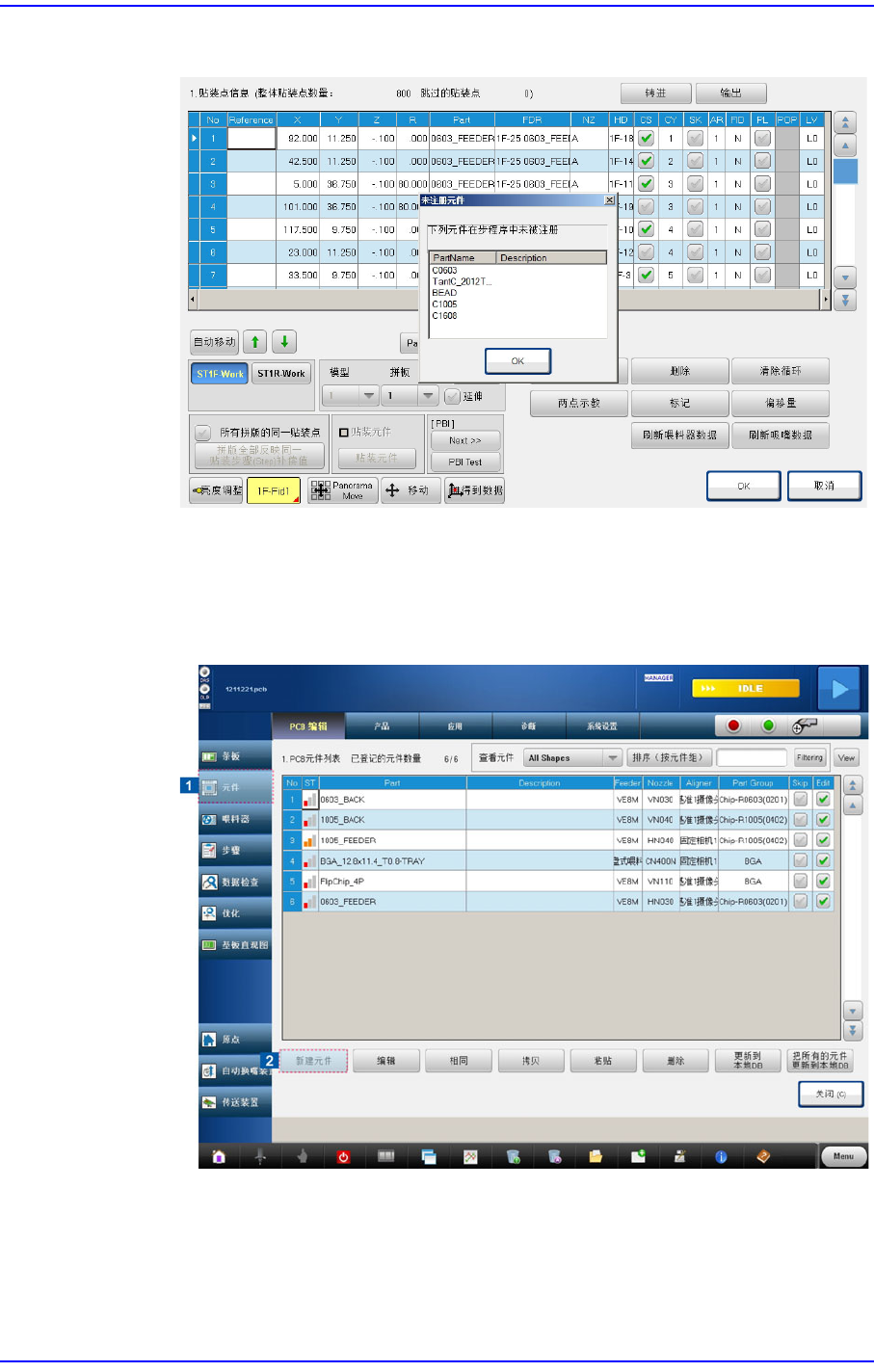

下面是Import完成后的屏幕。

 如果从CAD数据Import 的元件没有登记，需要将未登记元件予以登记。

如果无法把贴装的部件数据登录在设备的部件DB时显示该部件的清单（未

登录的部件清单）。请在“ 部件登录”菜单的子菜单“部件登录” 对话框登录

此清单的部件。

 <输出> 按钮

它执行把在本设备编辑的步骤数据转换成其它形式(SSA Format)的 ASCII 文件

的功能。按下此按钮时显示如下的对话框。
