12-133 校正 8. 按照上述方法 在其余悬臂校准 SVS Z Position 。
12-132
Cutting-edge Modular Mounter HM Series Administrator's Guide

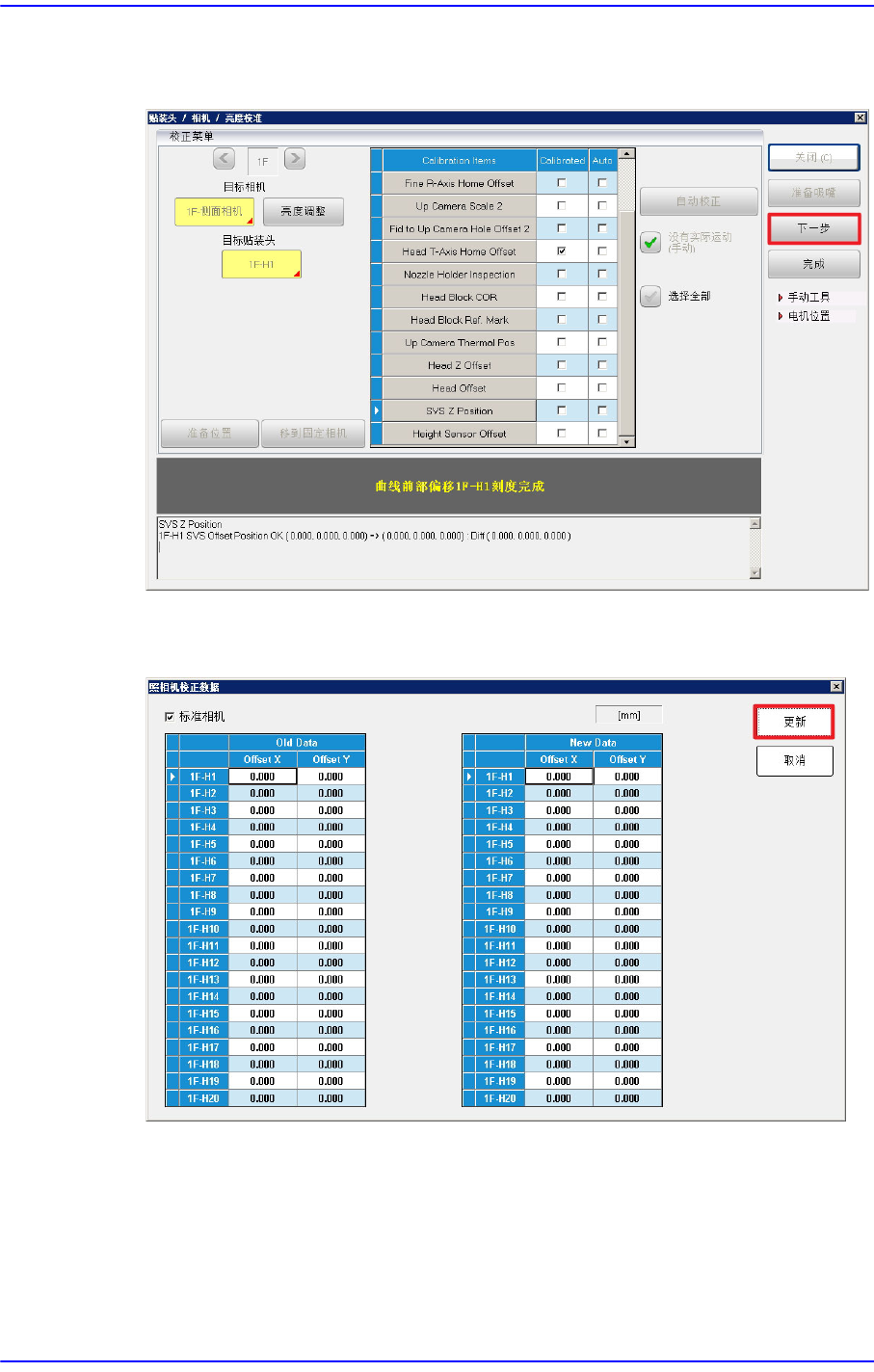

6. 1号Head 的Calibration完成后，按下<下一步> 按钮，按2~5 号步骤对其他Head
进行Calibration。
7. 全部贴装头的校准完毕后，将如下出现结果窗。按下<更新>键就能适用临时保
存的贴装头的偏移(Offset)。

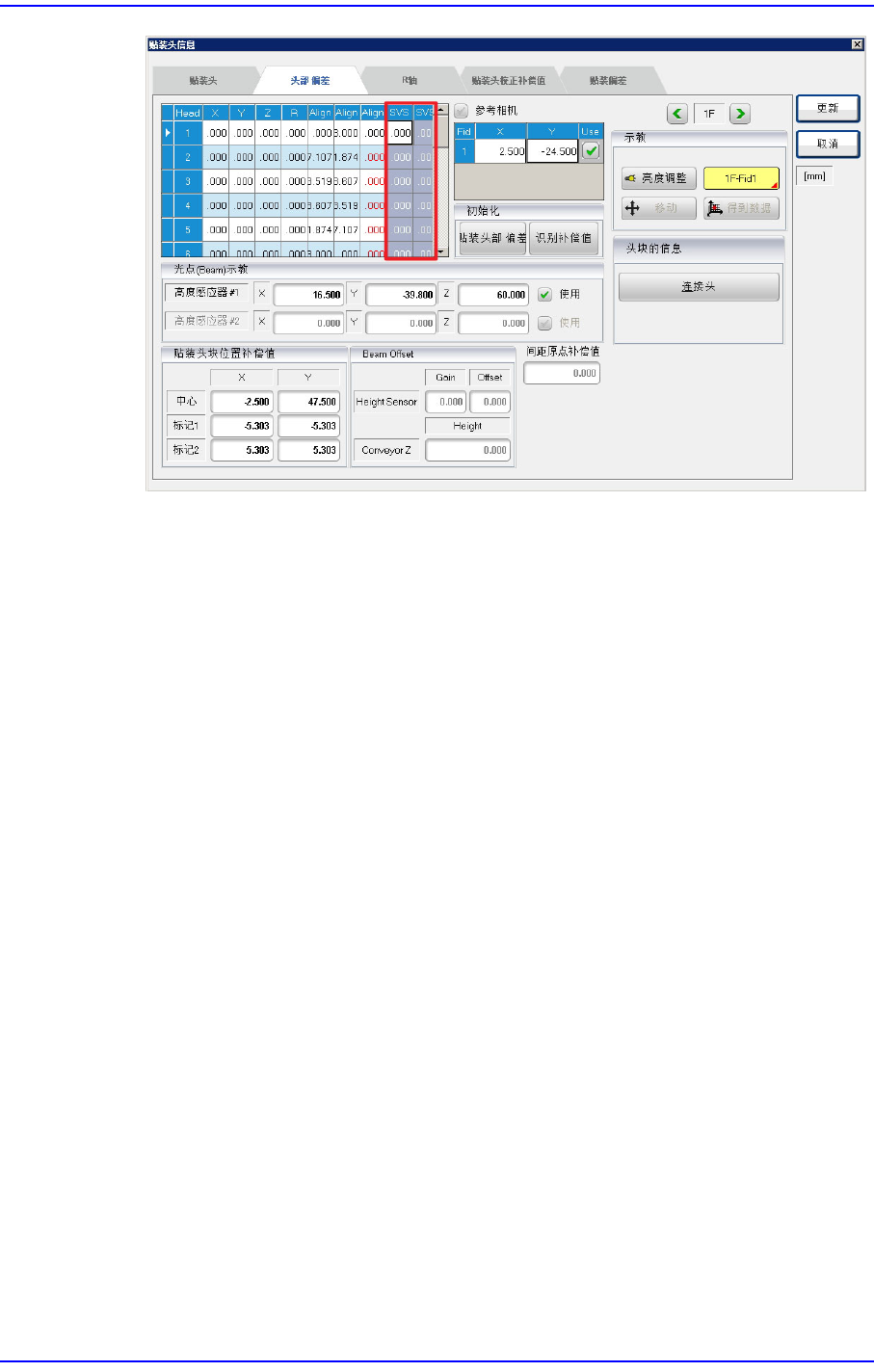

测量结果可以在<系统设置> 的“头部 偏差” 对话框查看。
12-133
校正
8. 按照上述方法在其余悬臂校准SVS Z Position。
12-134
Cutting-edge Modular Mounter HM Series Administrator's Guide
备注 SVS Z Position的校准基准值如下。
HSH (Head 1~20)
X: -0.5 ~ 0.5 (mm)
Y: -0.2 ~ 0.4 (mm)
MFH
Head 1
X: -12.3 ~ -10.7 (mm)
Y: -6.4 ~ -4.8 (mm)
Head 2
X: -0.8 ~ 0.8 (mm)
Y: -6.4 ~ -4.8 (mm)
Head 3
X:10.7 ~ 12.3 (mm)
Y: -6.4 ~ -4.8 (mm)
Head 4
X: -12.3 ~ -10.7 (mm)
Y:4.8 ~ 6.4 (mm)
Head 5
X: -0.8 ~ 0.8 (mm)
Y:4.8 ~ 6.4 (mm)
Head 6
X:10.7 ~ 12.3 (mm)
Y:4.8 ~ 6.4 (mm)
