12-112 Cutting-edge Modular Mounter HM Series A dministrator's Guide 备注 可自动对 Head Calibration 的所有项目进 行 Calibration 。 自动执行方法见 “12.1.9.1.Head Auto Calibration” 。 下面是手动执行 Calibration 的流程。 Head Offset Calibration 的实行方法如…
12-111
校正
12.1.9.14. Head Offset Calibration (HSH)
该校正利用各种方法测量 Head 的Offset。该校正可以利用专用吸嘴实行。

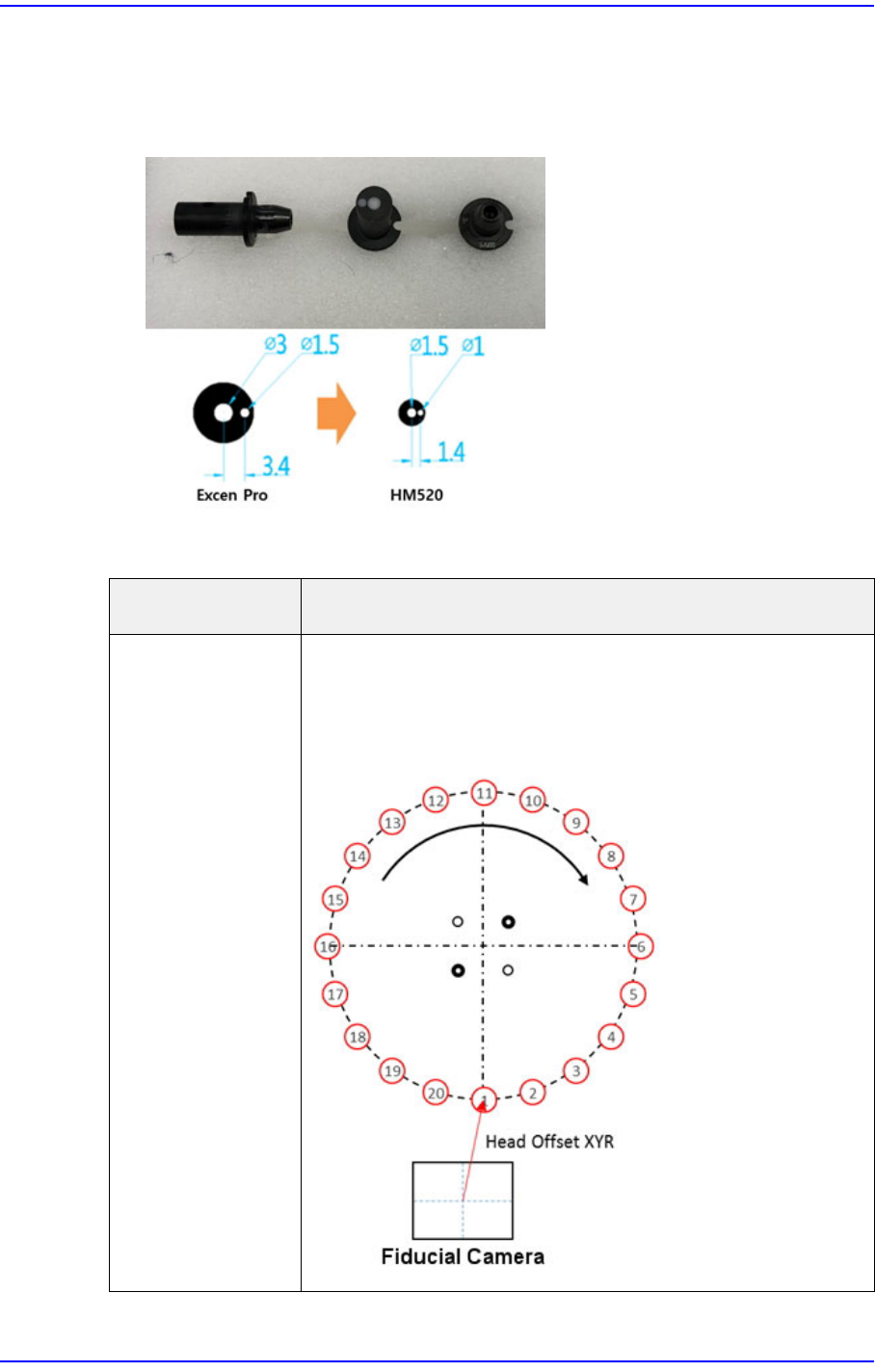

Calibration Tool:HNHeadXY Nozzle
在Head Offset Calibration测量的细目如下。
项目
Description
Head XY Offset
测量悬臂的基准相机中心到各贴装头中心的距离(XY
Offset)。该 补 偿 (Offset)是各贴装头以基准相机(Fiducial
Camera)的中心为基准在1号位置吸附/ 贴装元件时的X/Y补
偿(Offset)。
12-112
Cutting-edge Modular Mounter HM Series Administrator's Guide
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head Offset Calibration的实行方法如下。
1. 选择<没有实际运动 (手动)>复选框后，按下<Head Offset>按钮。
Head R Offset
由于所有的贴装头(Head)都共享R轴，因此以R 轴校准后的
原点补偿(Home Offset)为基准测量各贴装头在 1号位置成为
0度的 R补偿(Offset)值。
Align X/Y Offset
测量Rotary Head中心到各贴装头中心的距离。该值将作为
吸附元件后进行视觉识别时的期望位置(Expected Position)
值使用。
Align R Offset
测量R 轴在原点(Home)位置的各贴装头的R补偿 (offset)，作
为识别元件时的识别角度使用。
Run Out Offset
测量各贴装头拾取位置的ALIGN高度的RUN OUT
OFFSET。.
Head to Align
Offset
对于固定相机识别元件后贴装时由于ALIGN 高度与MOUNT
高度互不相同而发生的偏移 (OFFSET)进行补偿( 这时候发生
的偏移是轴弯曲、RUN-OUT等 )。
项目
Description
12-113
校正
2. 若出现下列消息，按下< 下一步>按钮。
3. 若出现下列消息，按下< 下一步>按钮。
