12-123 校正 7. 全部贴装头的 校准完毕后， 将如下出现结果窗。 按下 < 更新 > 键就能适用临时保 存的贴装头的偏移 (Offset) 。 测量结果可以在 < 系统设置 > 的 “ 头部 偏差 ” 对话框查看。 8. 按照上述方法 在其余悬臂校准 Head Offset 。
12-122
Cutting-edge Modular Mounter HM Series Administrator's Guide
4. Gantry向前移动时，在1号Head上插入Calibration工具。
5. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
6. 1号Head 的Calibration完成后，按下<下一步> 按钮，按2~5 号步骤对其他Head
进行Calibration。
12-123
校正

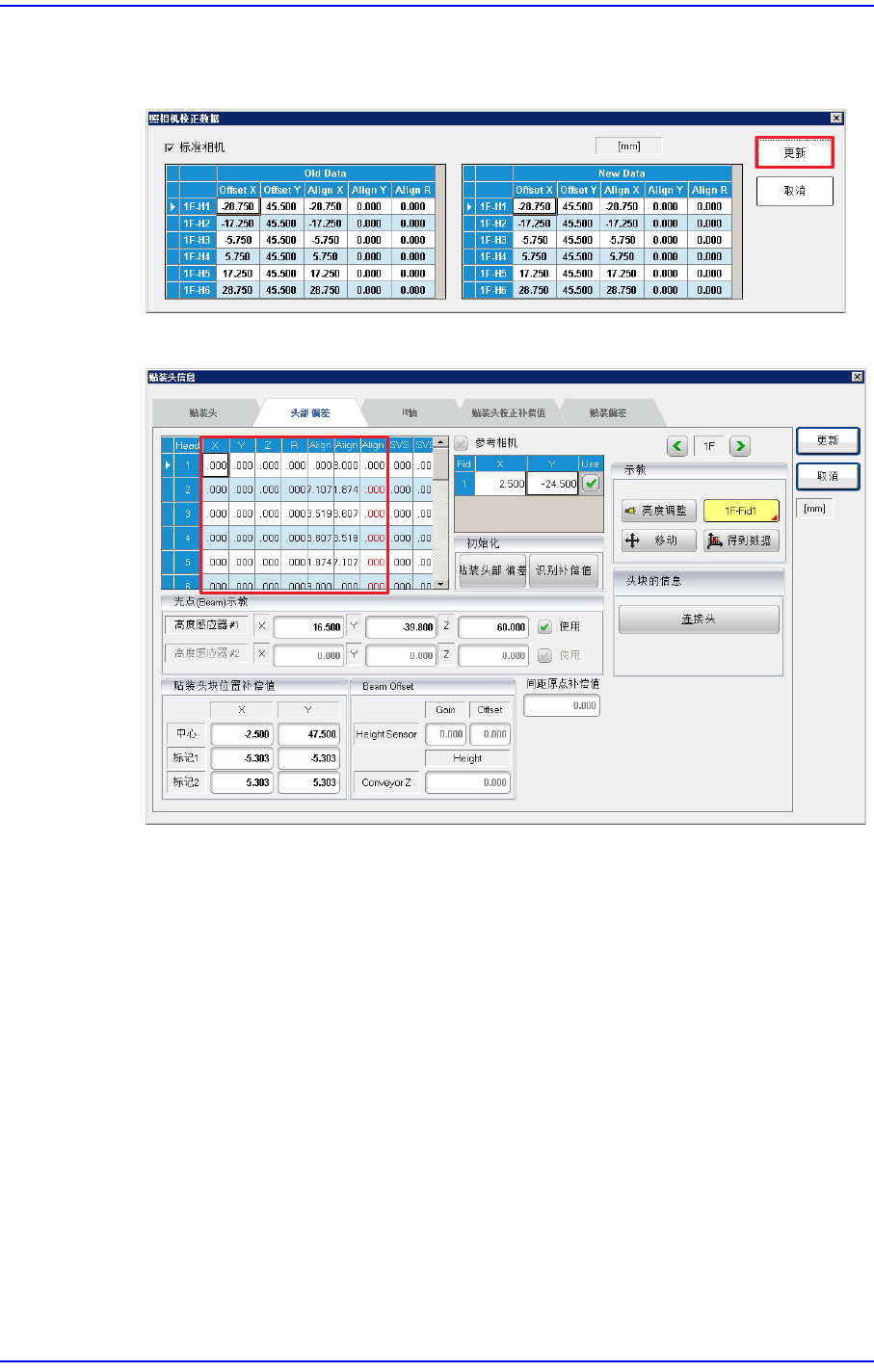

7. 全部贴装头的校准完毕后，将如下出现结果窗。按下< 更新> 键就能适用临时保
存的贴装头的偏移(Offset)。
测量结果可以在<系统设置>的“头部 偏差”对话框查看。
8. 按照上述方法在其余悬臂校准Head Offset。
12-124
Cutting-edge Modular Mounter HM Series Administrator's Guide
备注 Head Offset的校准基准值如下。
Gantry 1(Head 1~6)
Head Offset X, Y
Run Out Offset X, Y : -0.08 ~ 0.08 (mm)
Head to Align Offset X, Y: -0.05 ~ 0.05 (mm)
Head Align Offset X, Y
Head Offset X(mm) Offset Y(mm)
Head 1 -0.05 ~ 0.05 -0.05 ~ 0.05
Head 2 11.45 ~ 11.55 -0.05 ~ 0.05
Head 3 22.95 ~ 23.05 -0.05 ~ 0.05
Head 4 34.45 ~ 34.55 -0.05 ~ 0.05
Head 5 44.95 ~ 45.05 -0.05 ~ 0.05
Head 6 57.45 ~ 57.55 -0.05 ~ 0.05
Head Offset X(mm) Offset Y(mm)
Head 1 -29.25 ~ -28.25 -0.5 ~ 0.5
Head 2 -17.75 ~ -16.75 -0.5 ~ 0.5
Head 3 -6.25 ~ -5.25 -0.5 ~ 0.5
Head 4 5.25 ~ 6.25 -0.5 ~ 0.5
Head 5 16.75 ~ 17.75 -0.5 ~ 0.5
Head 6 28.25 ~ 29.25 -0.5 ~ 0.5
