12.1.2. 轴原点的测定
备注 接入本菜单时，需要通过“服务工程师” 权限登入。
选择将要设定限度的驱动轴。可选择的驱动轴如下。
原点位置的定义：由Absolute Encoder 决定的位置，旋转的基准位置
有关原点的特性值：最大行程(Stroke)、软件极限值

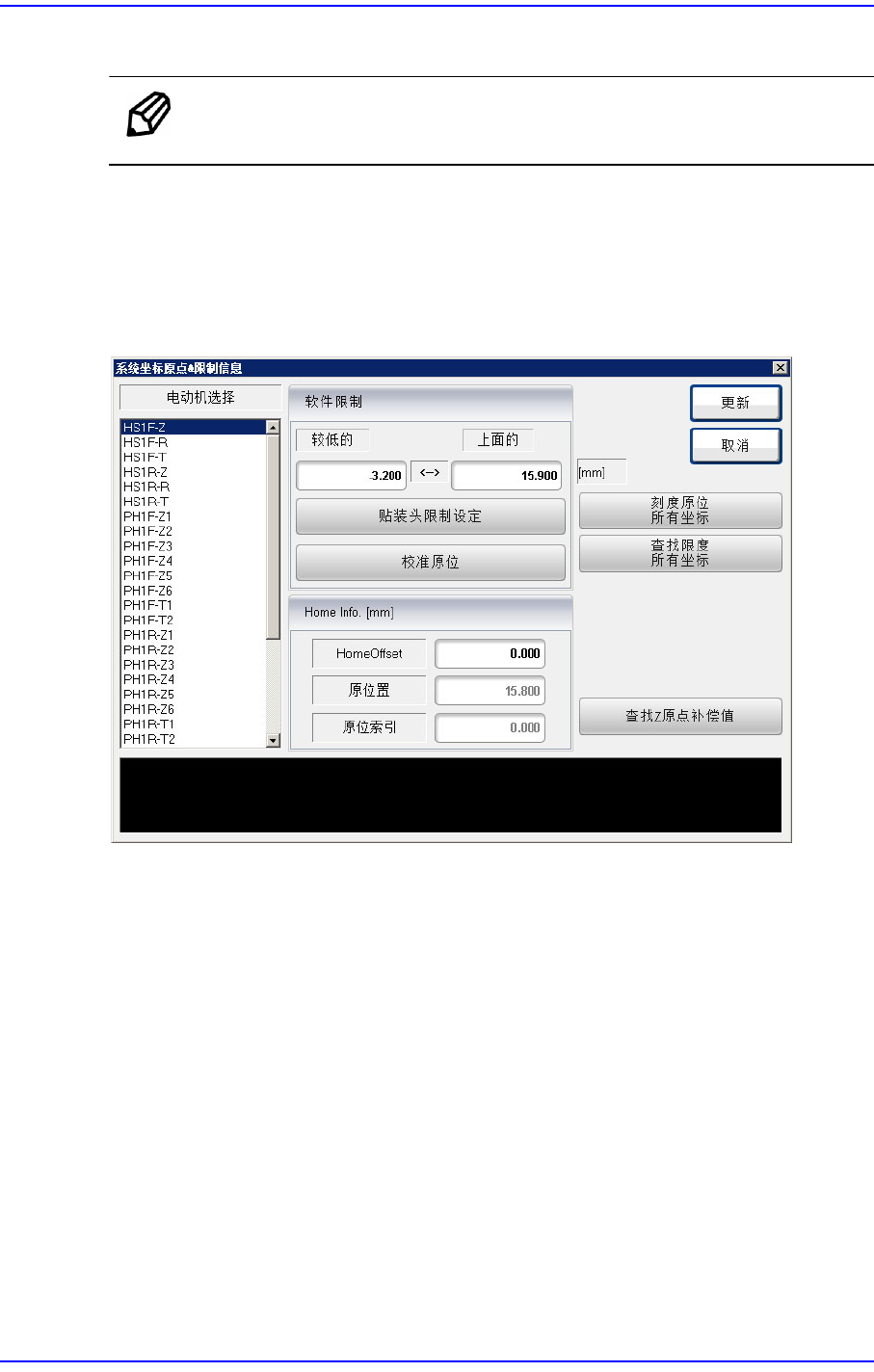

图
12.5 “
系统坐标原点
&
限制信息
”
对话框
<电动机选择> 目录框
选择将要设定限度的驱动轴。可选择的驱动轴如下。
<软件限制> 领域

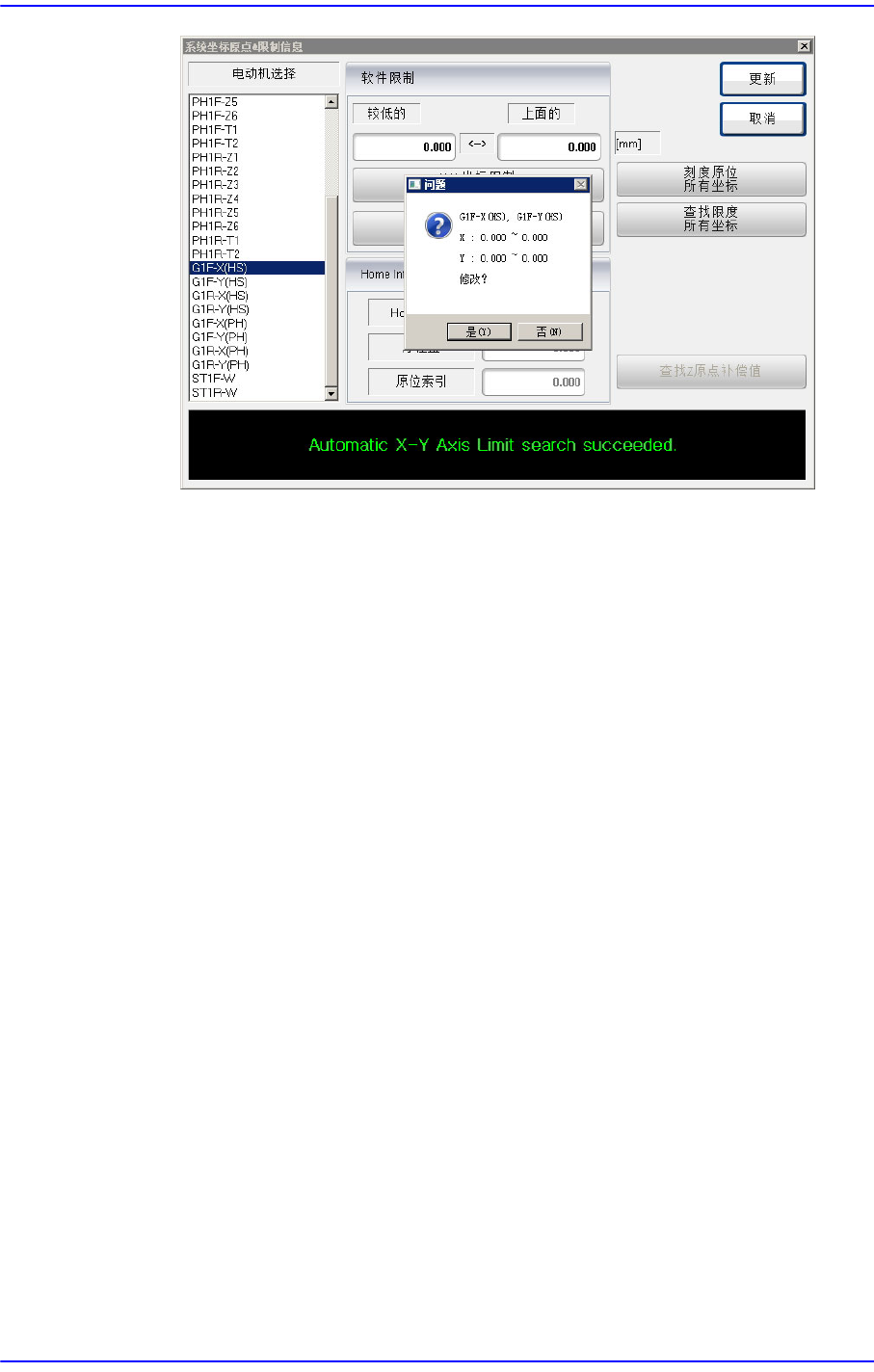

<X-Y 坐标限制自动的查找...> 按钮
自动查找XY 轴的limit后，确认是否运用变更值。
12-10
Cutting-edge Modular Mounter HM Series Administrator's Guide
<弯度补偿 > 按钮
选择Y 轴时被激活。执行Skew Compensation 时使用。
<Head Limit Setting> 按钮
选择Z-Axis 时将被激活。自动测量Z-Axis的极限值，然后确认是否应用修改
后的值。
<Station Axis Limit Searching> 按钮
选择Conveyor宽度调节Motor时将被激活。自动测量Conveyor宽度的极限
值，然后确认是否应用修改后的值。
<校准原位 > 按钮
自动查找和反应<电动机选择>目录框中选定的马达home位置。
<Home Info.> 领域
选择Mirror轴时，<Home Offset>编辑框被激活。对Mirror 轴进行校正时使用。
<刻度原位所有坐标> 按钮
自动查找所有轴home位置并反应。
<查找限度所有坐标> 按钮
寻找所有轴的极限值。
