15-44 Cutting-edge Modular Mounter HM Series A dministrator's Guide 图 15.14 “ 打开 ” 对话框 < 查找范围 > 组合框 指定含有文件的目录。 在目录框显示此处指 定的目录的文件。 目录框 表示已有的文件。 点击文件名则在 < 文件名 > 编辑 框显示其文件名。 < 文件名 > 编辑框 输入文件名。 在…
15-43
其它
菜单
<选择分离生产的PCB> 群
需要在正面与背面通道各自生产不同的PCB 时，首先选择‘系统设定' 菜单的‘ 参
考' 子菜单，然后在“ 一般"选项卡对话框圈选<使用正面/ 背面分离生产功能> 复
选框。
如果没有圈选该复选框，该选项键会处于非激活状态
<一PCB> 选项键
选择该选项键创建PCB文件时，将在正面与背面通道适用所创建的PCB 文
件。
<前面> 选项键
选择该选项键创建PCB文件时，只在正面通道适用所创建的PCB文件。
<后面> 选项键
选择该选项键创建PCB文件时，只在背面通道适用所创建的PCB文件。
<从原有PCB文件拷贝数据> 检查 盒
在已有的文件中复制特定数据编制新文件时选择此校验框。如果不选择此校验
框则用默认数据生成新文件。选择校验框则如下图激活<拷贝项目> 领域。
图
15.13 “
建立一个新建
PCB
文件
”
对话框
<浏览> 按钮
使用已有的文件编制新PCB文件时使用。点击此按钮则显示“打开”对话框。
15-44
Cutting-edge Modular Mounter HM Series Administrator's Guide

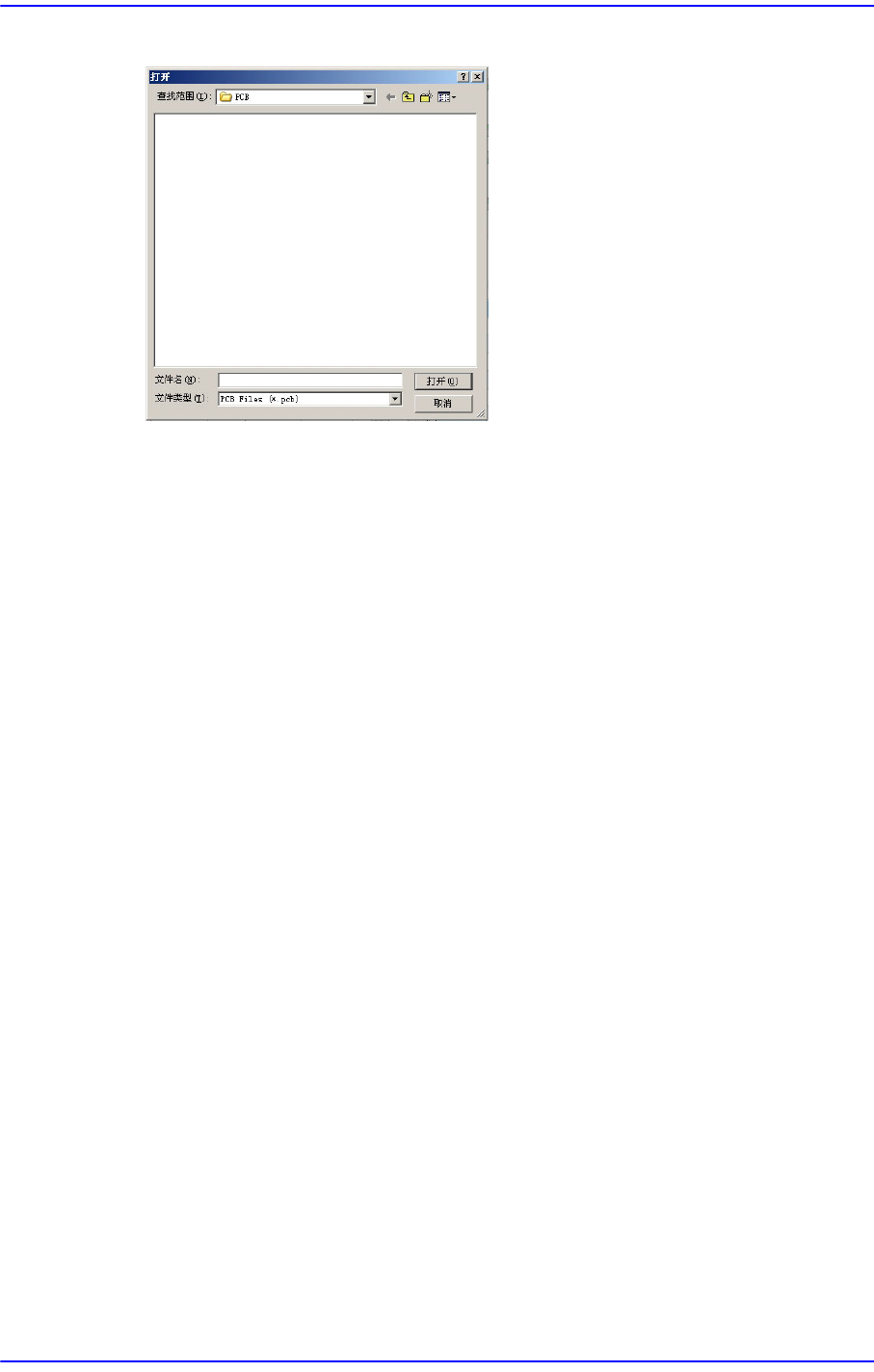

图
15.14 “
打开
”
对话框
<查找范围 > 组合框
指定含有文件的目录。在目录框显示此处指定的目录的文件。
目录框
表示已有的文件。点击文件名则在<文件名>编辑框显示其文件名。
<文件名> 编辑框
输入文件名。在上面的文件目录选择任一文件其文件名显示在此编辑框。
<文件类型 > 组合框
选择要显示在<文件清单>目录框的文件类型。按下三角型按钮，显示能选
择的文件类型。
PCB Files(*.pcb):只显示扩展名为pcb的文件。
OPT Files(*.opt):只显示扩展名为opt的文件。
<打开> 按钮
选择文件后，关闭“打开”对话框。
<取消> 按钮
取消文件选择后，关闭“打开 ”对话框。
<拷贝项目> 确认箱领域
选择要复制的项目。
板的定义:PCB的示教信息
元件: 部品的信息
带式喂料器: 带式喂料器的信息
杆式喂料器: 杆式喂料器的信息
多盘式喂料器:多盘式喂料器的信息
15-45
其它
菜单
步数据程式:步骤程序的信息。
以上项目中选择所需要的项目时，就可拷贝该项目的内容。没有选择的项目的
内容会成为默认状态。
<建立> 按钮
用设置的内容编制新PCB文件。未指定复制的原文件时编制<复制项目>校验领
域的所有数据为默认状态的文件。
<取消> 按钮
终止New 文件关闭“ 新PCB文件生成” 对话框。

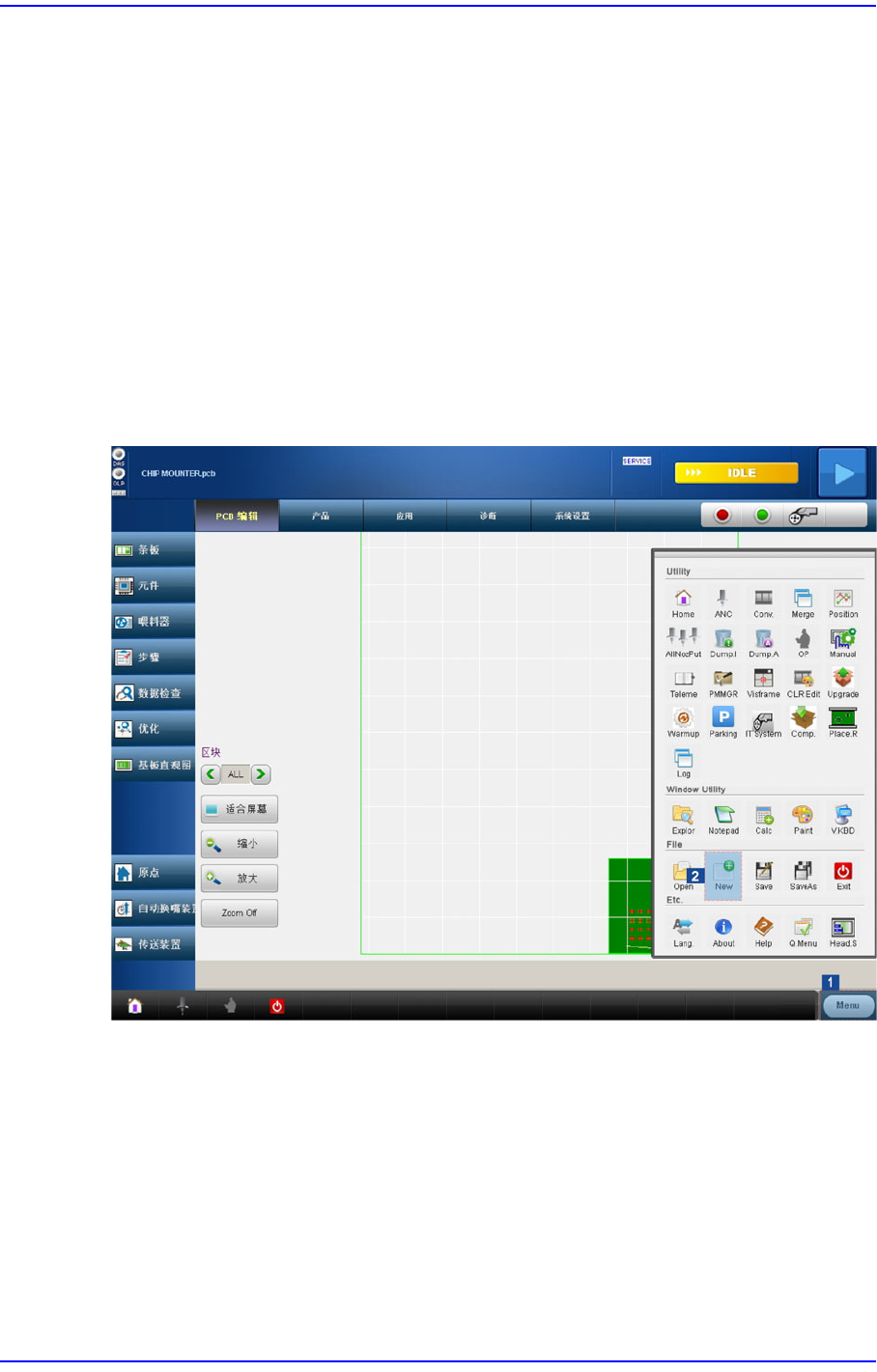

15.3.2.1. 新文件生成顺序
基本生成
