12.1.9.16. Head T-Axis Offset Calibration(MFH)
测量将各Spindle的 T轴以5度单位移动时T 轴Offset的Calibration。
Calibration Tool:CNHeadXY Nozzle
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Head T-Axis Offset Calibration的实行方法如下。

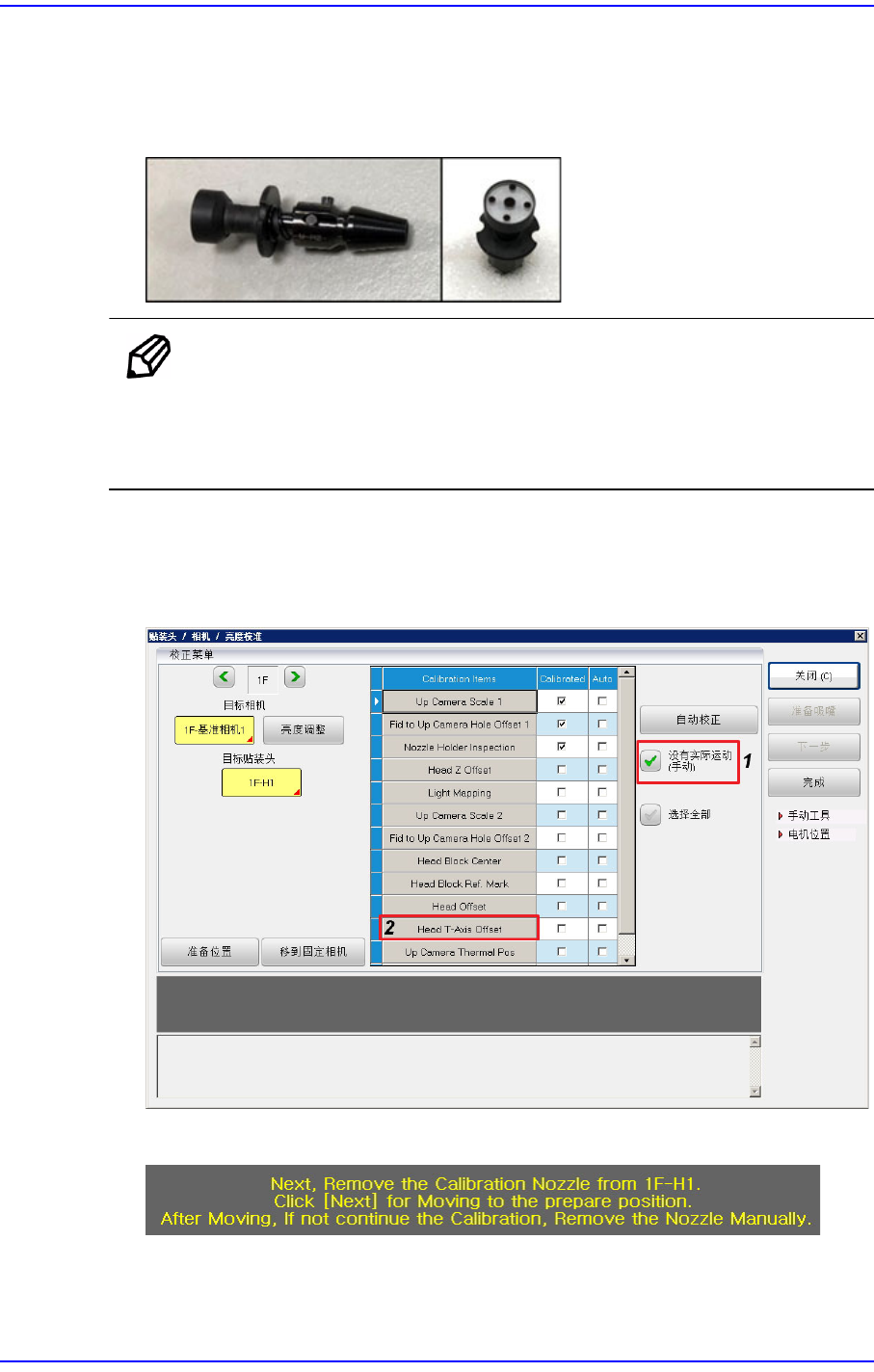

1. 选择<没有实际运动 (手动)>复选框后，按下<Head T-Axis Offset Calibration>按
钮。

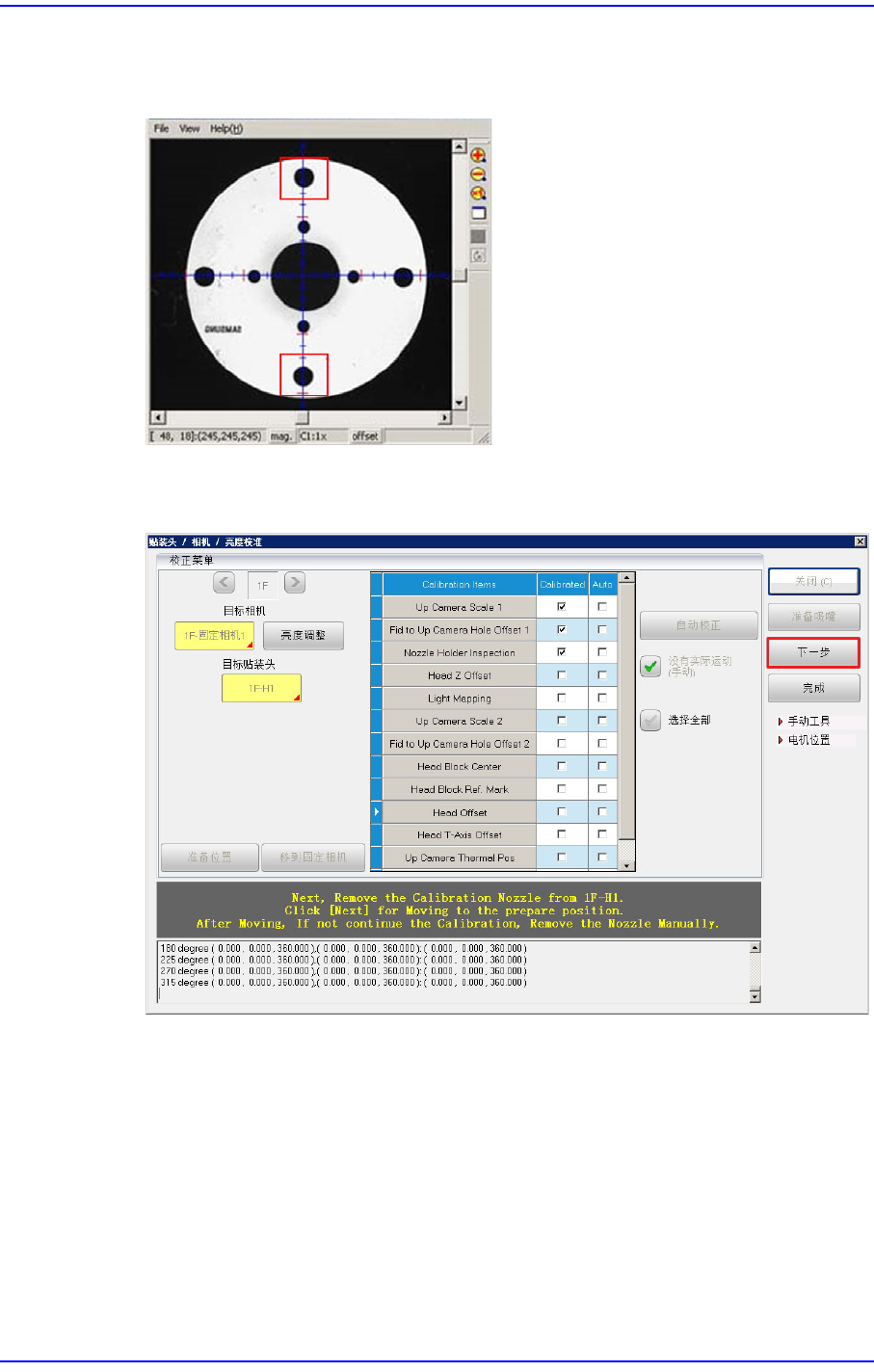

2. 若出现下列消息，按下< 下一步>按钮。
12-126
Cutting-edge Modular Mounter HM Series Administrator's Guide

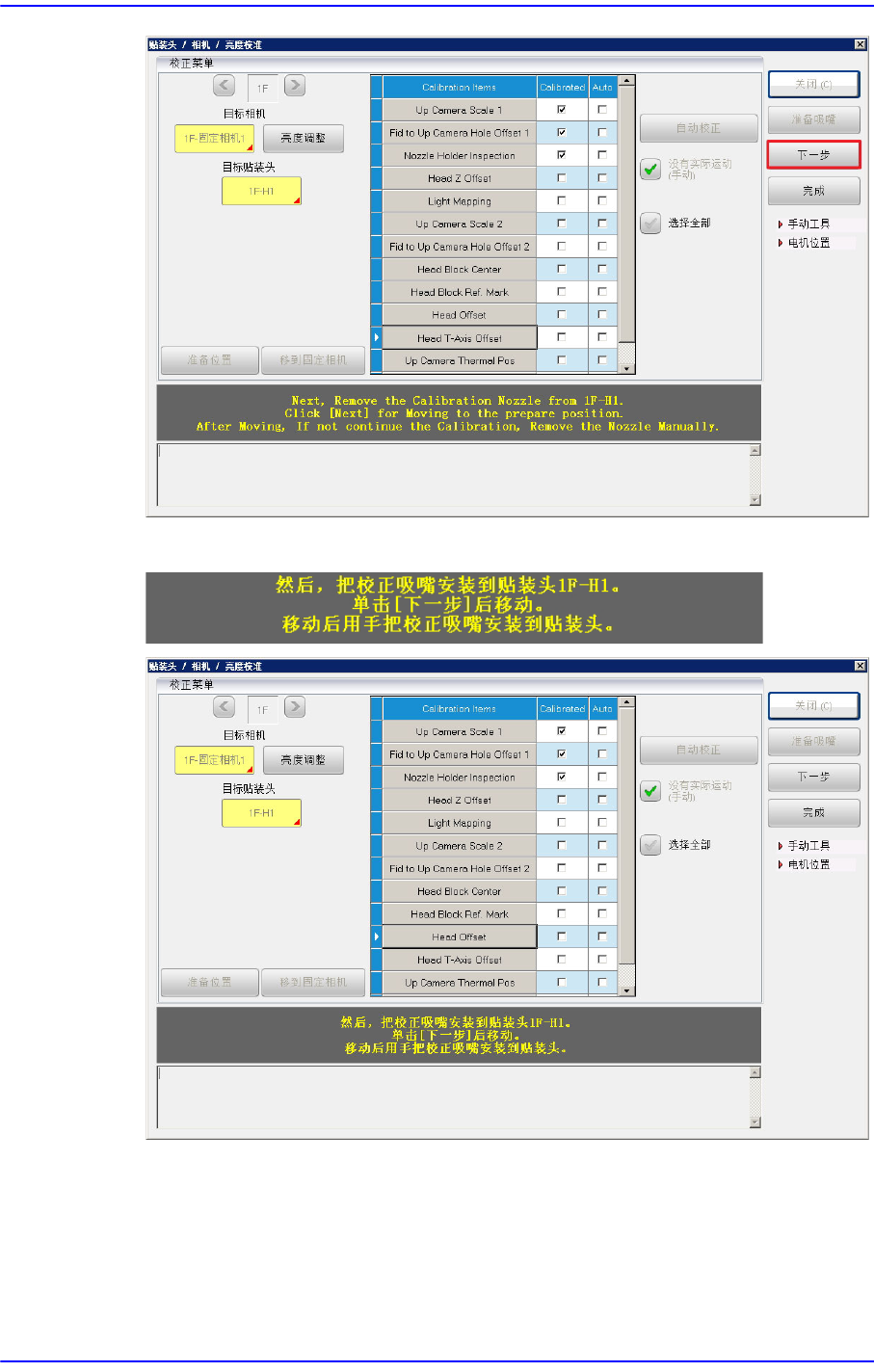

3. 若出现下列消息，按下<下一步>按钮。
12-127
校正
4. Gantry 向前移动时，在1号Head 上插入Calibration工具。
5. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
6. 1号Head的Calibration完成后，按下<下一步> 按钮，按2~5 号步骤对其他Head
进行Calibration。
