 <Height>按钮

用于测量吸嘴检查Kit的高度。高度测量方法因Height 传感器的存在与否而有所

不同。

 带Height 传感器：通过高度传感器进行检查

 无高度传感器：使用 HN040 或CN040吸嘴进行检查

 <Loadcell Calib.>按钮

使用砝码夹具来校准测力传感器(Loadcell)的测量值，以确保吸嘴弹簧张力的精

确度。

称重传感器(Load Cell)的校准主要通过30g 和200g的夹具进行。

 <Nozzle Calib.> 按钮

使用校准喷嘴对MMI内登记的每个吸嘴的弹簧张力值进行校准，以确保吸嘴弹

簧张力的精确度。

 校准吸嘴HN040, CN020, CN040

这里所使用的校准吸嘴请与生产中使用的吸嘴区别使用。

 <Detail> 按钮

可使用视觉窗口准确设置吸嘴流量检查孔的高度，以便提高吸嘴堵塞检查结果

的准确性( 流量测量的精准度)

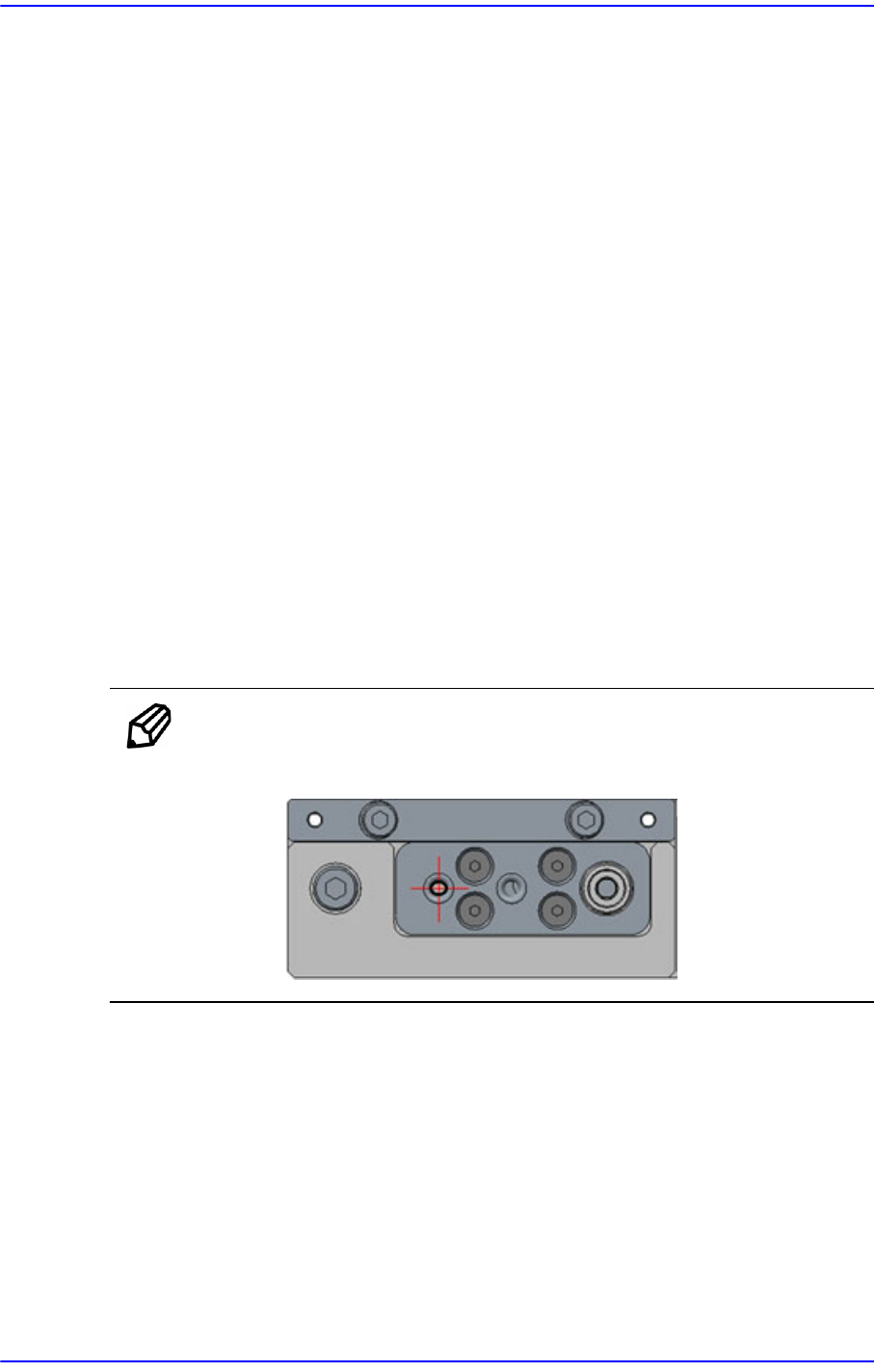

备注准确设置吸嘴流量检查孔的高度时，请准确设置吸嘴流量检查孔

(内侧)的中心。否则，将降低流量测量的精准度。

 <Tension Check>按钮

可测量通过称重传感器(Load Cell) 拾取的吸嘴的弹簧张力。

 <Vacuum Check>按钮

用于检查通过流量测量拾取的吸嘴的堵塞与否。

 <Vacuum OK Range(%)> 组合框

用于设置吸嘴流量检查的判定标准。根据判定标准，从<Flow Rate(L/min>值到

设置范围（％）将显示为正常吸嘴。

13-7

系统设置

有关<Flow Rate(L/min> 相关事项请参考 “ 13.6.4. 吸嘴”。

 Rough:50% / Normal:40% / Fine :30%

 正常范围：在 <Vacuum OK Range(%)> 组合框内选择“Normal”时

<Flow Rate(L/min)> * Normal(40%)以上

 <更新> 按钮

将变更内容传送至设备后关闭对话框。

 <取消> 按钮

忽略变更内容并关闭对话框。

13-8

Cutting-edge Modular Mounter HM Series Administrator's Guide

13.1.4. Back UP Pin

使用设备的Head将Back Up Pin 安排在用户所需的位置，并设置回收位置与相关数

据。

备注为了使用Back Up Pin安排功能，必须安装自动 Back Up Pin 专用

选项。

相关事宜，请联系经销商或当地代理商（Local Agent）。

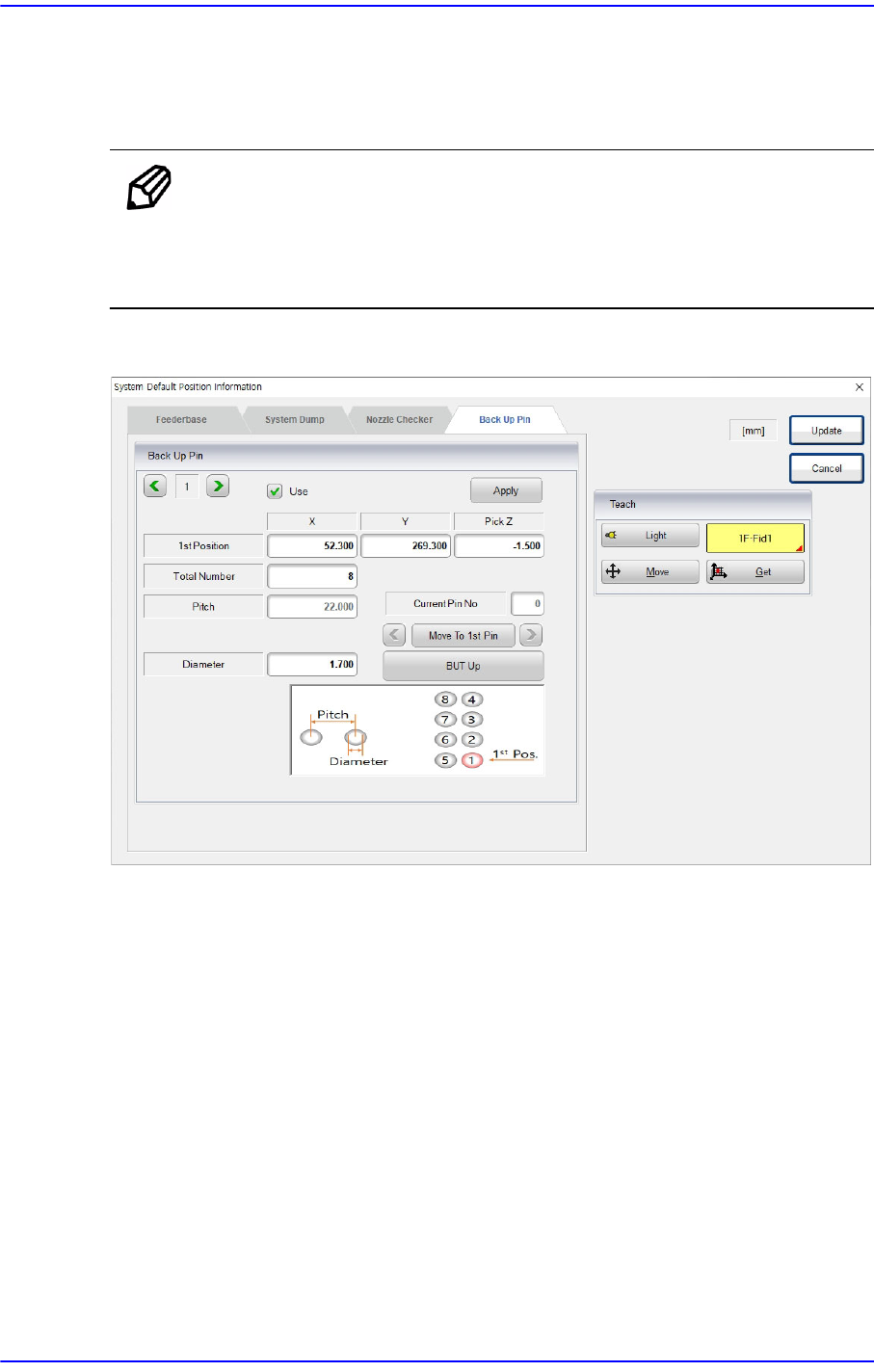

图

13.5 “Back UP Pin”

选项卡对话框

 <Select>按钮

选择要安排Back Up Pin的轨道。

 <Use>复选框

设置是否使用Back Up Pin安排功能。

 <Apply>按钮

将Back Up Pin 安排在设定位置。

 <1st Position>编辑框

输入第一个Back Up Pin的位置。

 <Total Number>编辑框

输入Back Up Pin 的总数。
