12-96 Cutting-edge Modular Mounter HM Series A dministrator's Guide 2. 在信息框上出现 “Calibration is Prepared.T o Calibrate, Click [Next].” 的提示 内容时 按下 < 下一步 > 按钮。 3. 贴装头模组朝固定相机移动并 自动进行校准 (Calibration) 。
12-95
校正
12.1.9.10. Up Camera Thermal Pos (HSH, MFH)
修复相机XY坐标由摩擦热引起的滚珠丝杠热变形时，将显示在 2 点标定摄像机校
正采用fiducialmark。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Up Camera Thermal Pos Calibration的实行方法如下。
1. 按下<Up Camera Thermal Pos>按钮。
12-96
Cutting-edge Modular Mounter HM Series Administrator's Guide

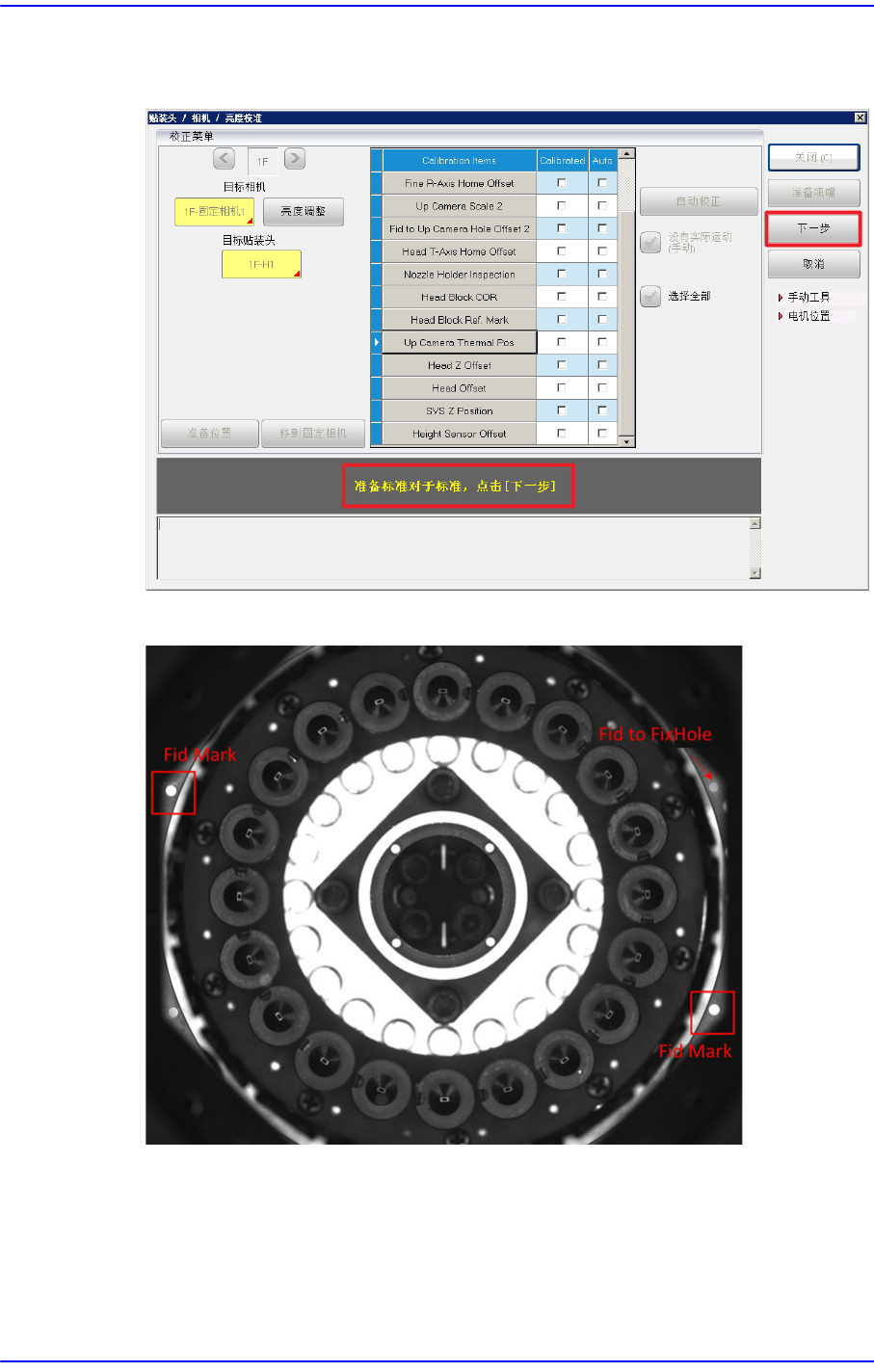

2. 在信息框上出现“Calibration is Prepared.To Calibrate, Click [Next].”的提示内容时
按下<下一步>按钮。
3. 贴装头模组朝固定相机移动并自动进行校准(Calibration)。
12-97
校正
4. 校准完毕后，将如下出现结果窗。按下< 更新> 按钮就能适用结果值。
5. 按照上述方法在其余悬臂校准Up Camera Thermal Position。
