3-51 元件的登记 调整引脚之间的间隔 在触控板按下该按钮后， 选择需要调整引 脚之间的间隔的实体后利用编辑用 调整键针对所选择的实体的引 脚之间的间隔进行调整。 调整引脚足部长度 在触控板按下该按钮后， 选择需要调整引 脚足部尺寸的实体后利用编辑用调 整键针对所选择的足部长度进 行调整。 调整引脚数量 在触控板按下该按钮后， 选择需要调整引 脚数量的实体后利用编辑用调整键 针对所选择的实体的引脚数量 进行调整。 编辑…
3-50
Cutting-edge Modular Mounter HM Series Administrator's Guide

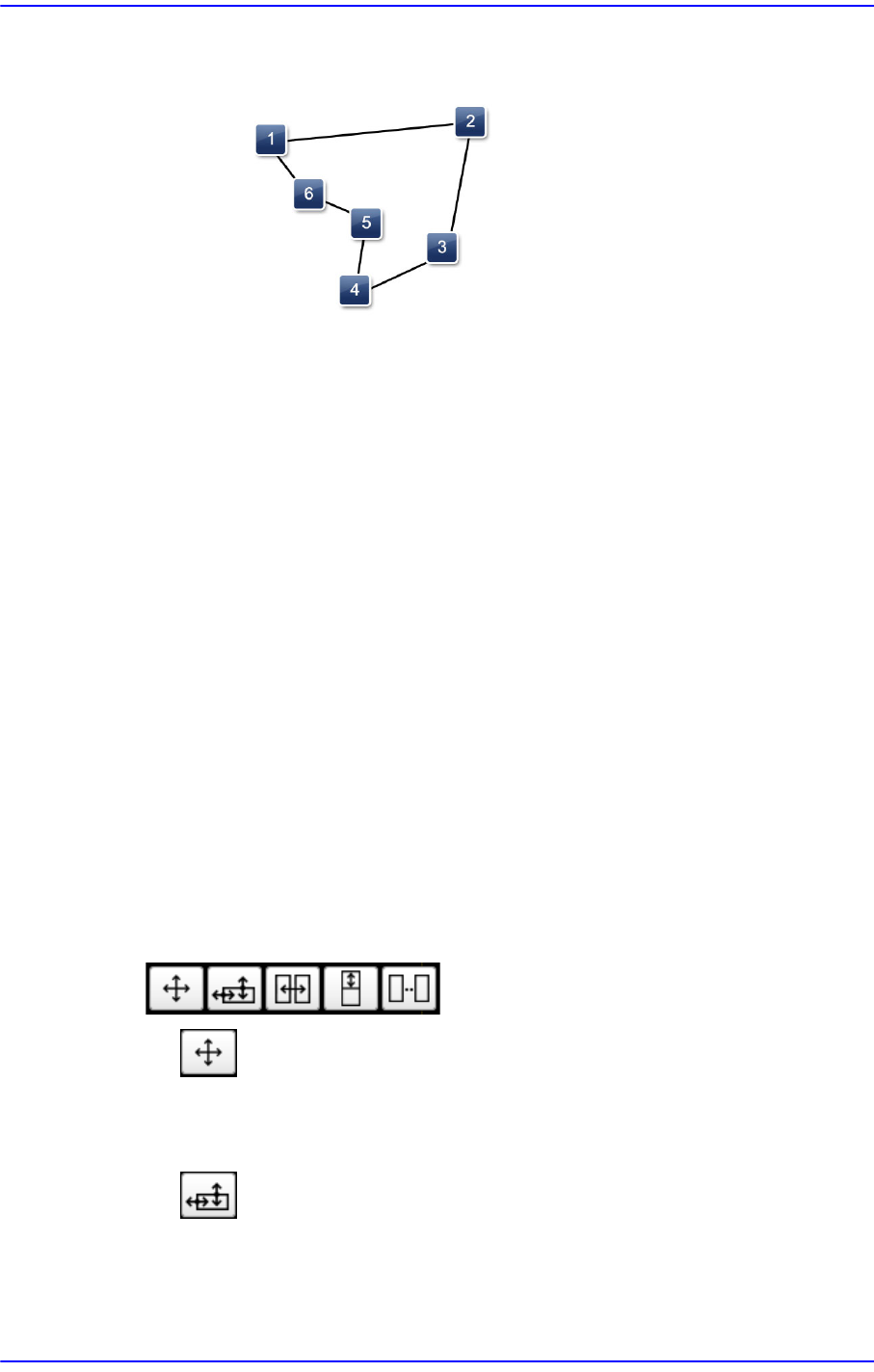

形状定义- Others(Polygon)
1:
基本标记物
(
最少
3
个
)
2:
基本标记物
3:
基本标记物
4:
基本标记物
5:
额外的标记物
(
双击线
(line)
时添加标记物
/
双击标记物时删除标记物
)
6:
额外的标记物
<X /Y> 编辑框
请输入视觉窗的中心与所选择的实体的中心之间的X及 Y 补偿值。
< 宽度> 编辑框
所选择的实体为点、直线、三角形或多角形时禁用。
按照实际元件的图像输入实体的宽度。如果所选择的实体为圆形则输入
直径。
< 高度> 编辑框
所选择的实体为点、直线、三角形或多角形时禁用。
按照实际元件的图像输入实体的高度。
实体编辑图标按钮(触控板)
在设备的触控板显示器编辑形状实体时可以使用。
实体移动
在触控板按下该按钮后，选择需要移动的实体后利用编辑用调整键移动所选
择的实体。
调整实体尺寸
在触控板按下该按钮后，选择需要调整尺寸实体后利用编辑用调整键针对所
选择的实体的尺寸进行调整。
3-51
元件的登记

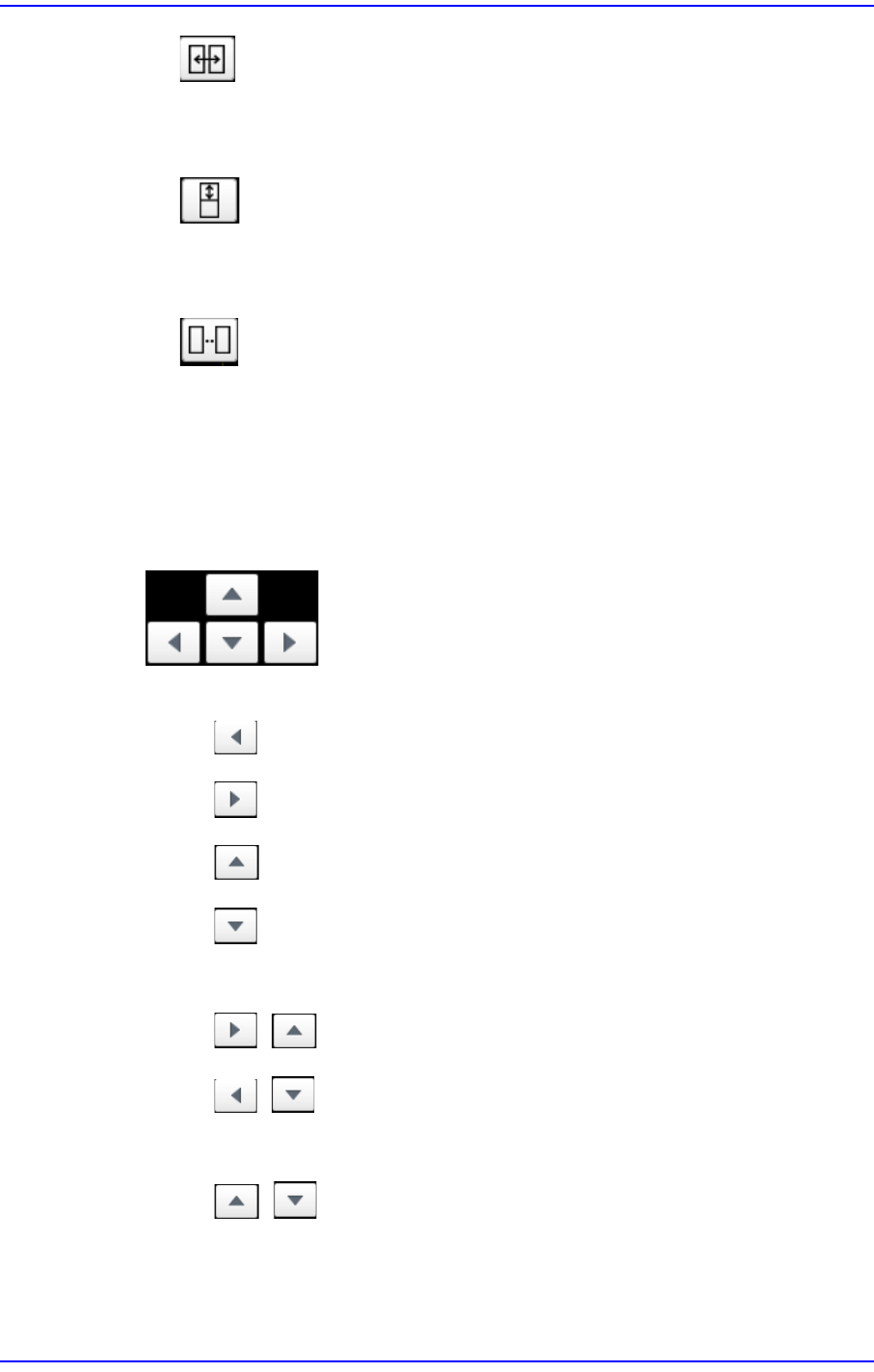

调整引脚之间的间隔
在触控板按下该按钮后，选择需要调整引脚之间的间隔的实体后利用编辑用
调整键针对所选择的实体的引脚之间的间隔进行调整。
调整引脚足部长度
在触控板按下该按钮后，选择需要调整引脚足部尺寸的实体后利用编辑用调
整键针对所选择的足部长度进行调整。
调整引脚数量
在触控板按下该按钮后，选择需要调整引脚数量的实体后利用编辑用调整键
针对所选择的实体的引脚数量进行调整。
编辑用调整键(触控板)
选择了实体编辑图标按钮后利用编辑用调整键移动该实体或者调整实体的相关
属性。
实体移动
：朝左移动
：朝右移动
：朝上移动
：朝下移动
实体尺寸/ 间距/足部长度
/ ：让值增加地进行调整
/ ：让值减少地进行调整
引脚数量/ 角部的宽度与长度
/
引脚以本体为基准位于上面或下面时增加/减少
增加/ 减少角部的长度
3-52
Cutting-edge Modular Mounter HM Series Administrator's Guide
/

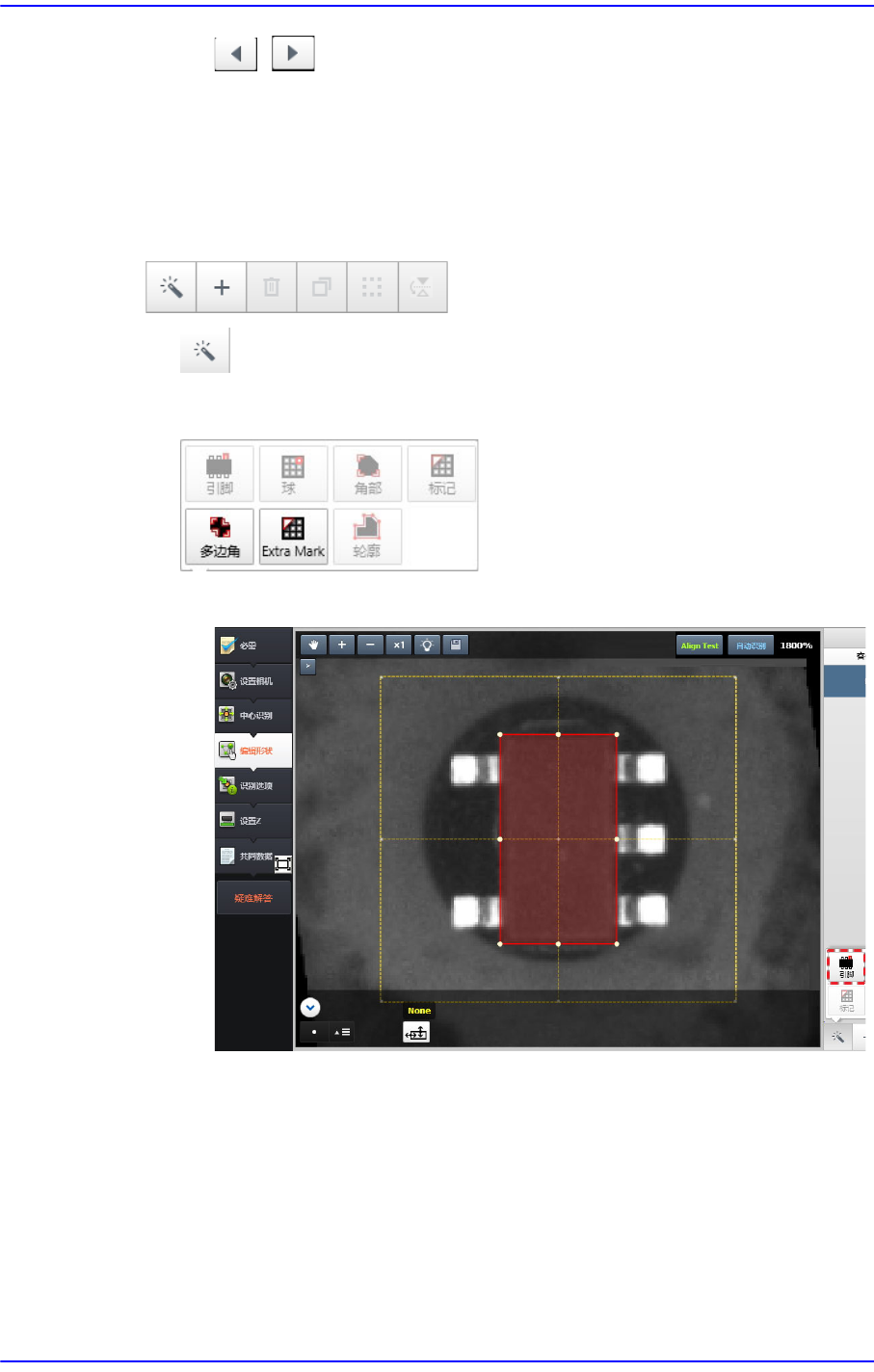

引脚以本体为基准位于左边或右边时增加/ 减少
增加/ 减少角部的宽度
“按钮”菜单
实行局部自动识别、添加实体、复制实体、删除实体、实体群化。
按钮
在使用者于视觉窗选择的领域内局部地自动识别元件形状。
1) 选择需要添加的形状实体(Lead)
