12-186 Cutting-edge Modular Mounter HM Series A dministrator's Guide < 清 除所有数据 > 按钮 所有贴装头的贴装头补正补偿 (Offset) 进行初 始化。 < 示教 > 区域 用于检查偏移位置或示教。 用于将基准摄像机移动到指定 的坐标位置， 或者获取当前坐标。 < 头 块的信息 > 区域 < 连…
12-185
校正
<错误最小> 编辑框
表示对R轴实际值的补偿值最小误差。
此外的设定项目请参照 “12.2.1
头
”。
12.2.4. 贴装头校正补偿值
针对轴弯曲、Run-Out等因素导致的补偿进行设置。 此处显示的Head 偏移数据在执
行照相机校正后反应其结果值就自动更新。
注 意 实际各贴装头在进行贴装时会适用补偿值后贴装。一般来说，更
改了所设定的值时可能会导致贴装头受损或作业不良，请不要更
改数据。

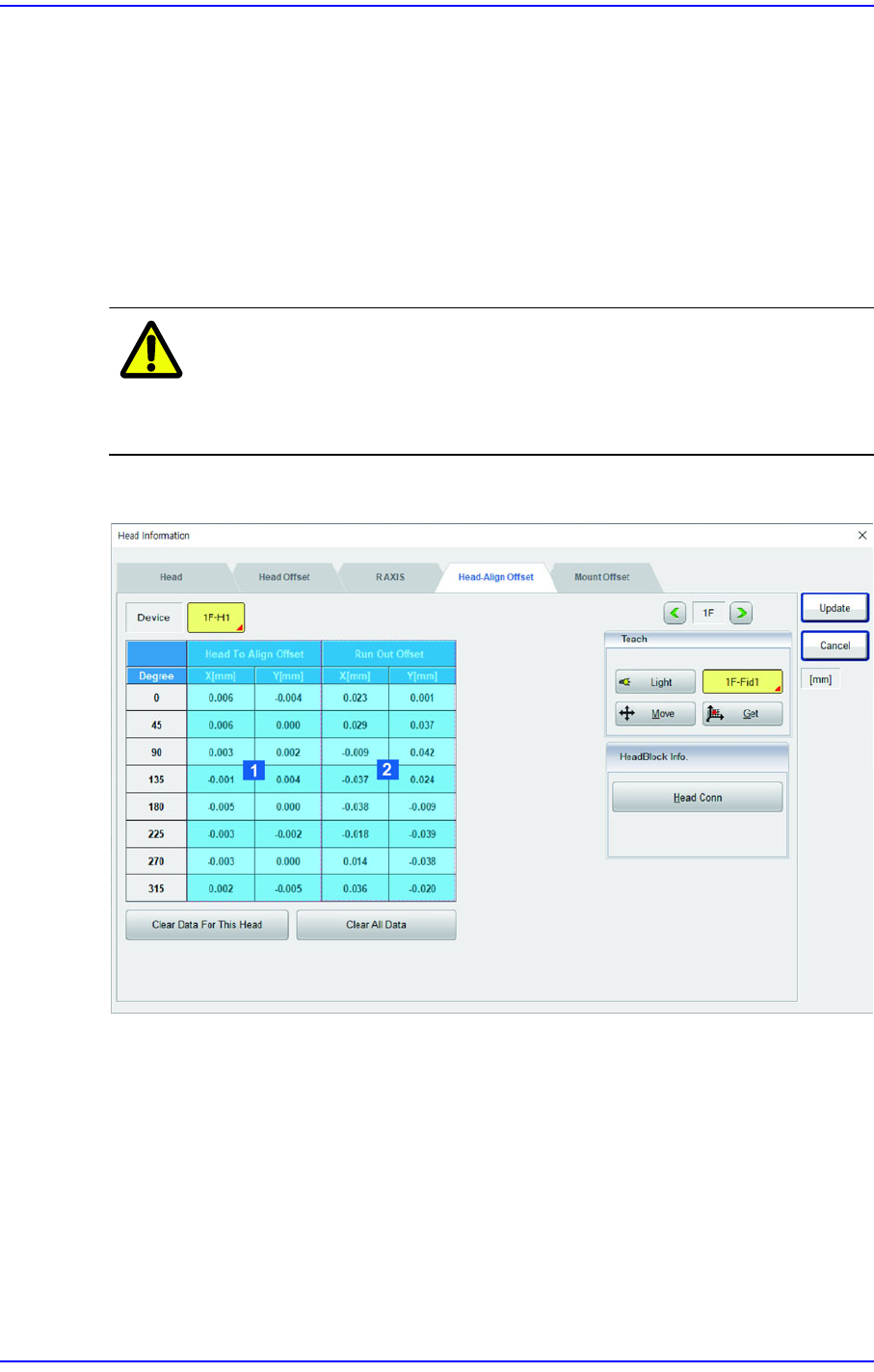

图
12.19 “
贴装头校正补偿值
” TAP
对话框
1: <
贴装头校正补偿值
>
2: <Run Out Offset>
<装置> Selection control
选择需要设置贴装头补正补偿 (Offset)的贴装头。
<清除这个头的数据> 按钮
选定贴装头的贴装头补正补偿 (Offset)进行初始化。
12-186
Cutting-edge Modular Mounter HM Series Administrator's Guide
<清除所有数据> 按钮
所有贴装头的贴装头补正补偿(Offset)进行初始化。

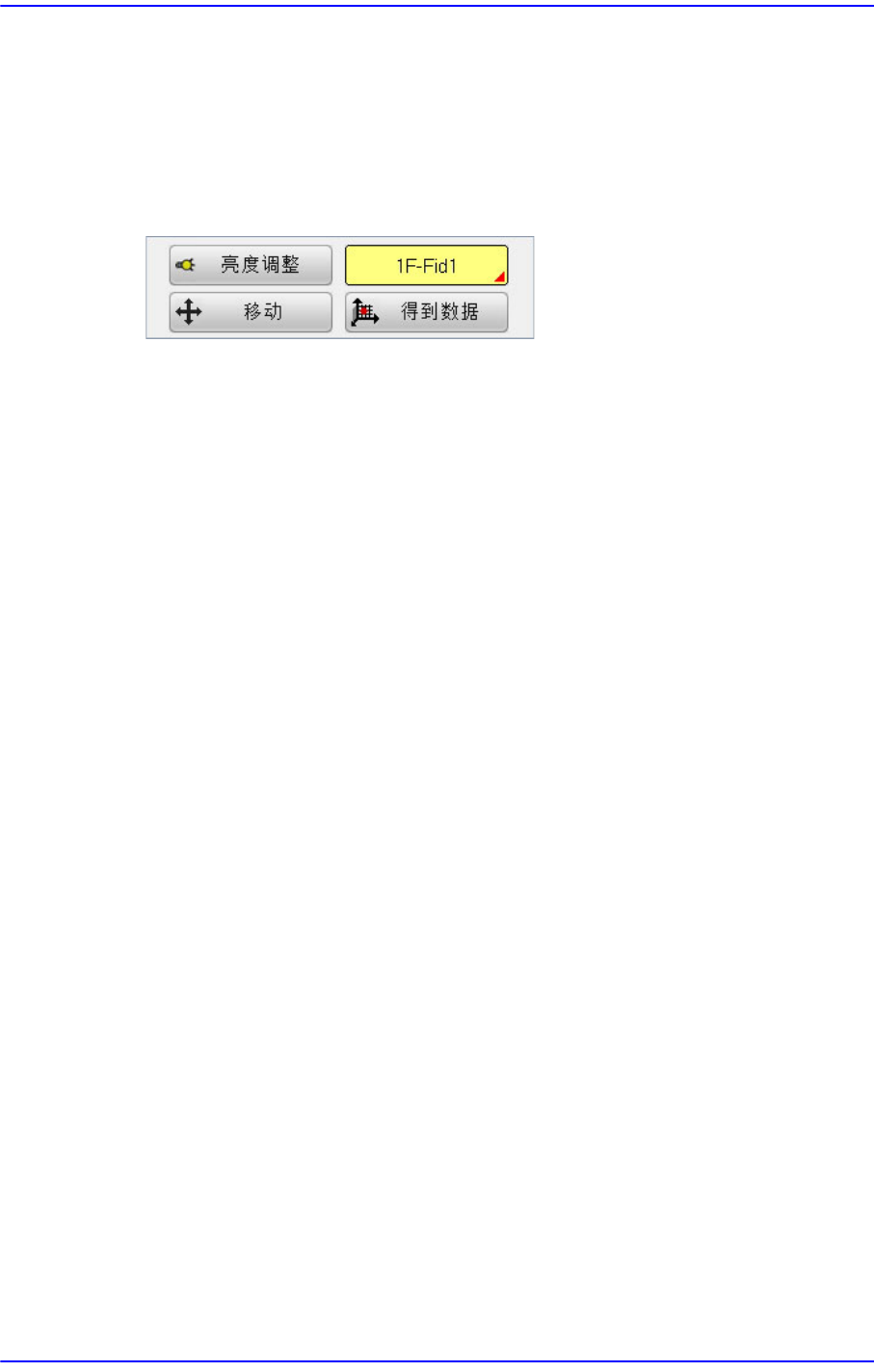

<示教>区域
用于检查偏移位置或示教。
用于将基准摄像机移动到指定的坐标位置，或者获取当前坐标。
<头块的信息> 区域
<连接头>按钮
可以查看相应悬臂的头组件信息。
12-187
校正
12.2.5. 贴装 偏差
对于为了提高贴装精度而测量的贴装补偿进行设置。这里的贴装补偿数据进行贴装
补偿校准并适用其结果值就会自动更新。
注 意 实际各贴装头在进行贴装时会适用补偿值后贴装。一般来说，更
改了所设定的值时可能会导致贴装头受损或作业不良，请不要更
改数据。

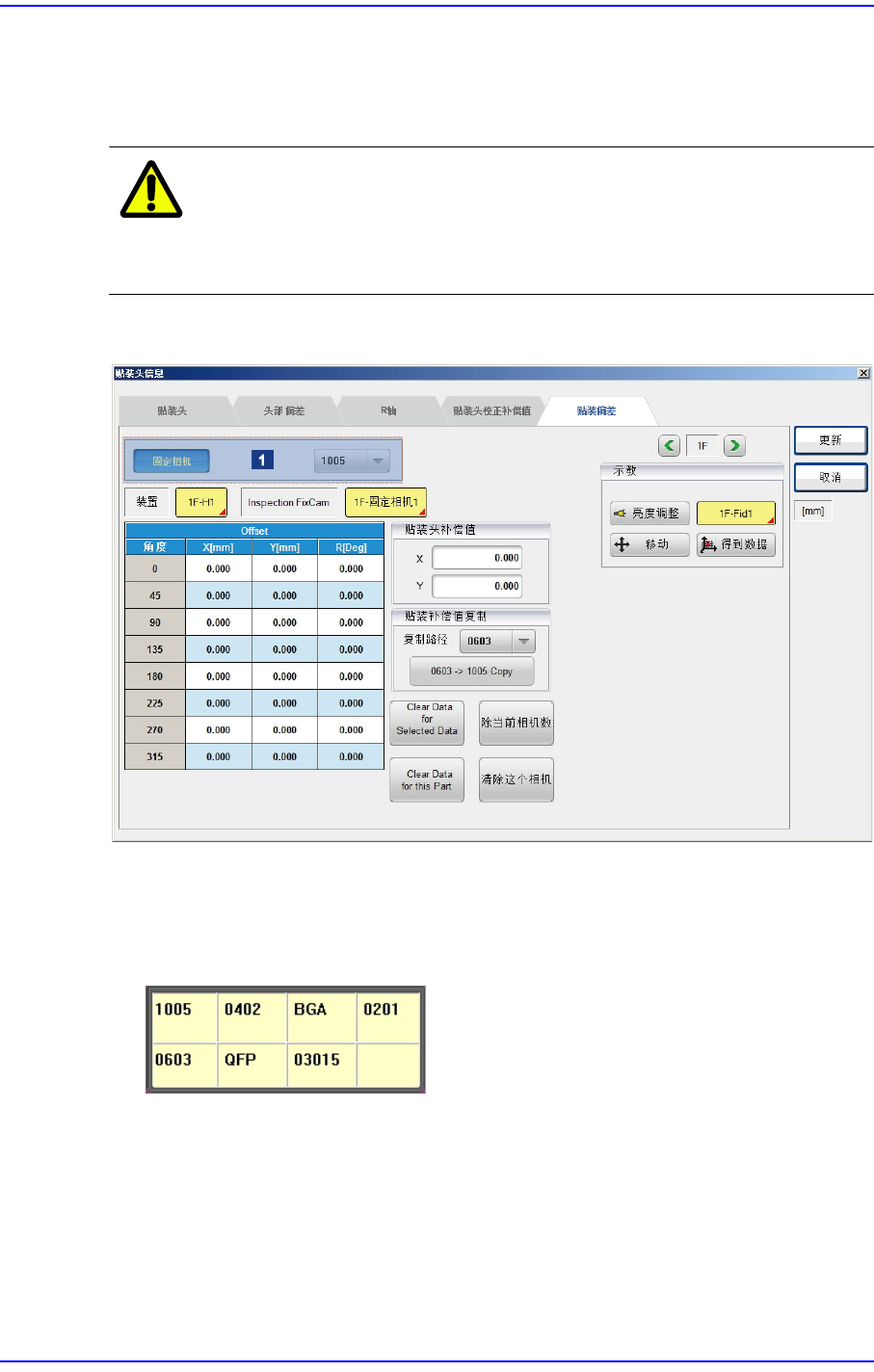

图
12.20 “
贴装
偏差
” TAP
对话框
1:
元件选择
“元件选择” 领域
选择需要设置贴装偏移量的元件。可以选择的元件如下。
<装置> 选择控件
选择需要设置贴装补偿的贴装头。
<识别固定相机>选择控件
选择用于识别设置贴装偏移量的头部元件的固定相机。
<Global Mount Offset>区域
对该项功能的说明稍后将做更新。
