15-48
Cutting-edge Modular Mounter HM Series Administrator's Guide
15.3.3. 另存为 （Save） [Ctrl+S]
保存当前PCB相关设置中或完成的文件时使用。点击‘Save’按钮选择 ‘Save’ 或‘Save
As’则显示如下对话框。
图
15.15 “
另存为
”
对话框
<保存在> 组合框
指定文件所在的目录。并把指定目录中的文件显示在< 文件目录>目录框中。
目录框
显示已有的文件。按下文件名时，<文件名> 编辑框中显示其文件名。
<文件名> 编辑框
输入新的文件名称。文件名可以输入最多256 个文字。同一个目录中有同样的文
件名称时，按下< 保存>按钮的同时显示如下的对话框。
这个时候按下<是>按钮时，文件覆盖到同样名称的文件上。
图
15.16 “
另存为
”
信息框
<保存类型> 组合框
选择要保存的文件的扩展名。按下三角型按钮，显示能选择的文件类型。
PCB Files(*.pcb)
在目录框只显示扩展名为pcb的文件名。扩展名为PCB的文件为未最佳化的
PCB文件。
15-49
其它
菜单
OPT Files(*.opt)
在目录框只显示扩展名为opt的文件名。扩展名为OPT的文件为已最佳化并
反应其结果的PCB文件。
XML Files(*.xml)
在目录框只显示扩展名为xml的文件名。扩展名为XML的文件可以使本公
司的SM400系列设备和PCB 文件同时使用。
<保存(S)> 按钮
保存文件后，关闭” 另存为”对话框。
<取消> 按钮
停止<Save As> 命令后，关闭”另存为”对话框。
注 意 如果擅自修改PCB File的扩展名，将不能识别该PCB File。不
要更改PCB File 的扩展名。
如果执行<Save> 命令，则无法恢复为原文件。请谨慎执行
<Save>命令。
15.3.4. 退出（Exit）
退出命令是结束本设备的 MMI应用程序时使用。选择退出命令就终止MMI。 不是
装备状态，而处于IDLE状态时才能结束。
备注 管理员或程序管理员用户登录时可以关闭MMI。
警 告 正常结束 MMI时需要关闭系统，否则可能由于非正常关闭使系
统出错造成设备损坏或人员受伤。一定要在正常结束MMI后关
闭系统。
注 意 若不通过‘Exit(退出)’命令正常终止MMI，而 用 [Alt+F4]命令强行
终止时, Windows的终止时间将会延迟。因此请必须在MMI正常
终止后进行System Shut Down。
15-50
Cutting-edge Modular Mounter HM Series Administrator's Guide
15.4. Etc.
15.4.1. Language
把显示在MMI画面上的语言转换为用户指定语言和英语时使用。(Ex: 中国语 <-> 英
语、德语 <-> 英语)
装备的Running 时才使用语言变更，MMI程序结束时将改成 SmartMMI.ini文件所设
置的语言设定。

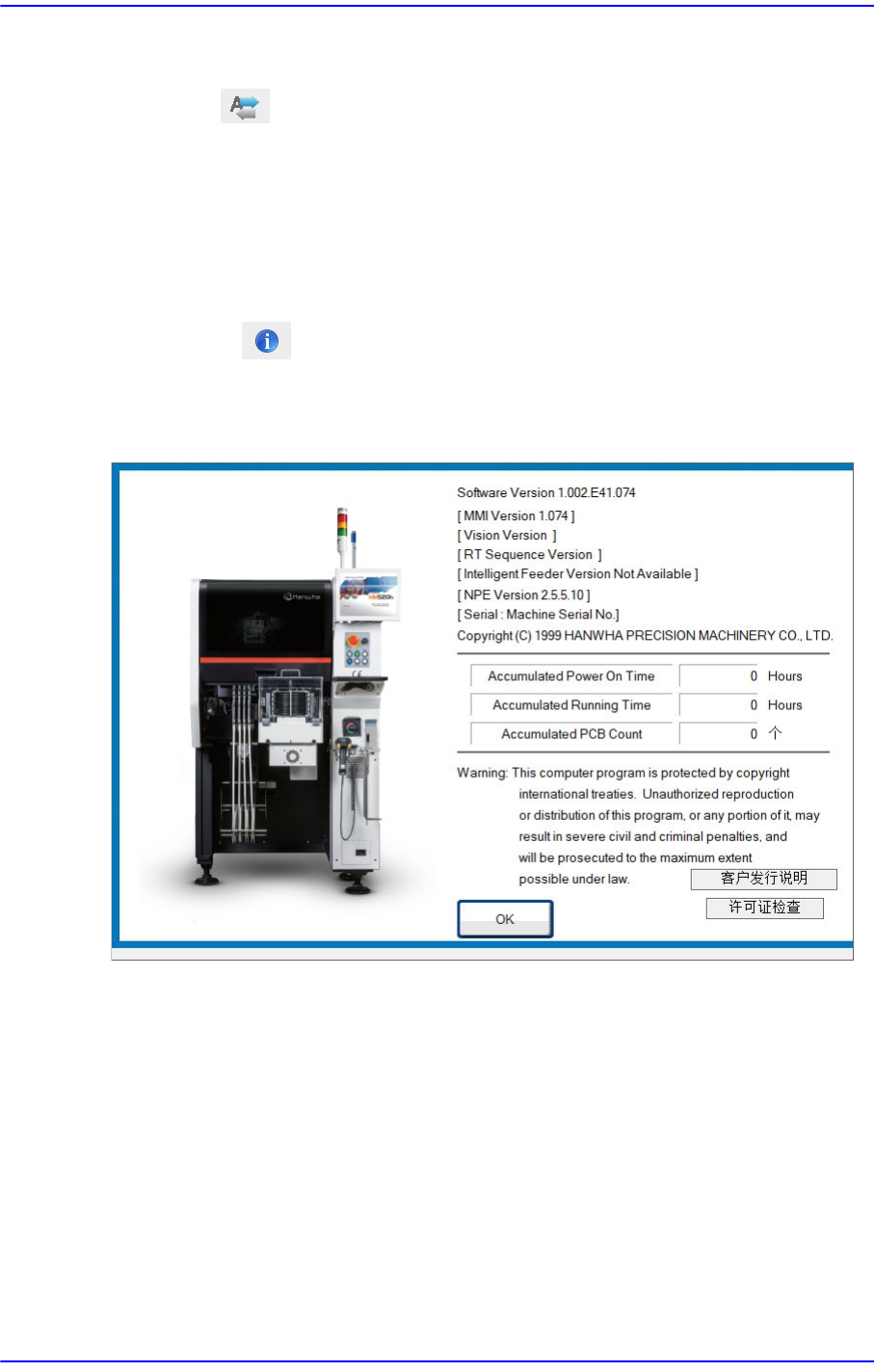

15.4.2. 信息(About)
‘信息’显示如下的信息框。
图
15.17
有关本设备的信息
Accumulated Power On Time
显示设备中投入电源的累计时间。
Accumulated Running Time
显示设备执行贴装作业所需要的累计时间。
Accumulated PCB Count
显示设备生产的PCB累计数量。
<License Check> 按钮
可以确认是否拥有有关特定功能的许可证。（特定功能：Mark Transfer)
这些功能只有在购买许可证后才能使用。详情请咨询本公司。
