校正

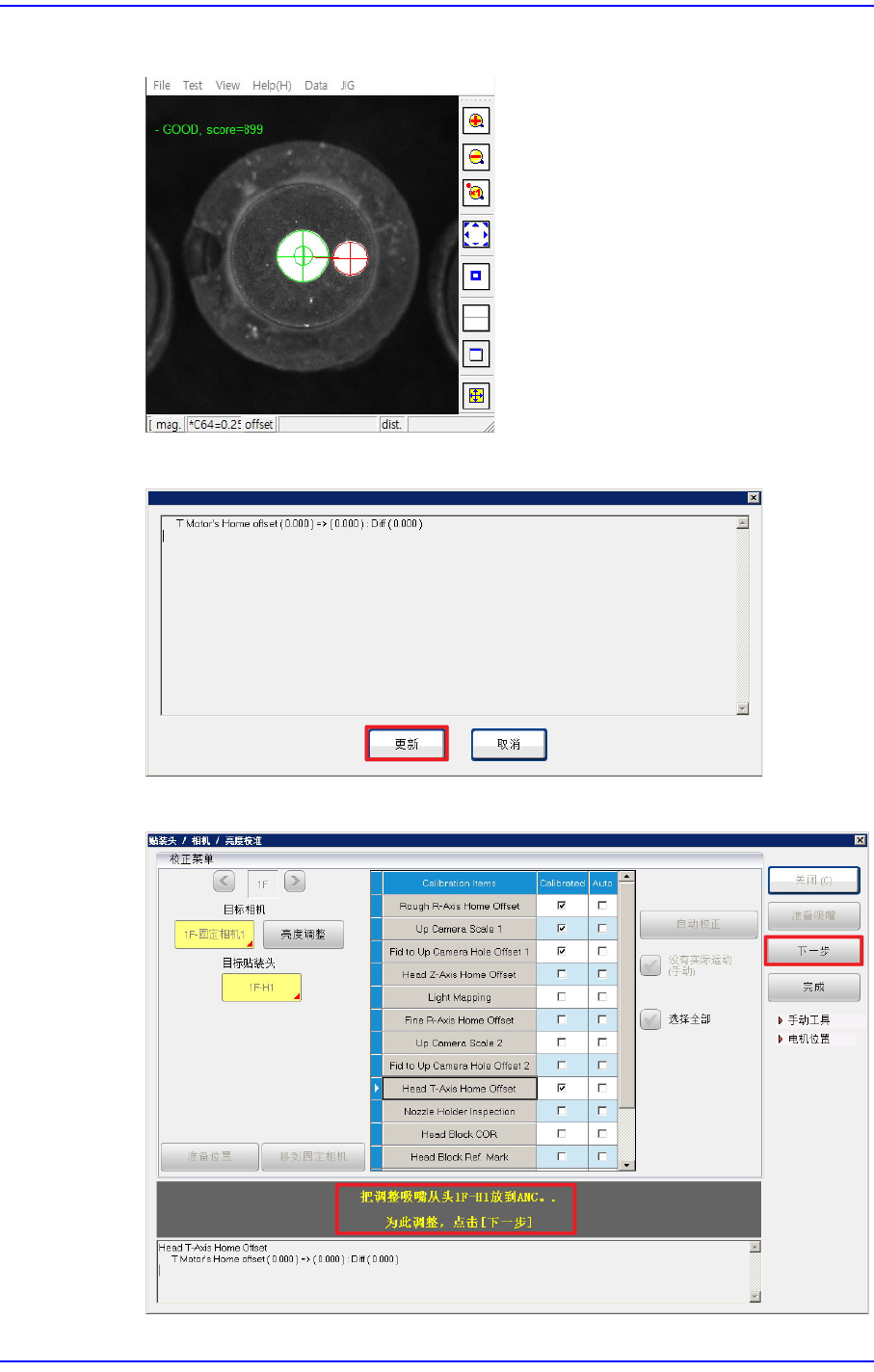

6. 按下<下一步>键时，贴装头模组朝固定相机移动并自动进行校准(Calibration)。
7. 校准完毕后，将如下出现结果窗。按下< 更新> 按钮就能适用结果值。
8. 若出现下列消息，按下< 下一步>按钮。
12-102
Cutting-edge Modular Mounter HM Series Administrator's Guide

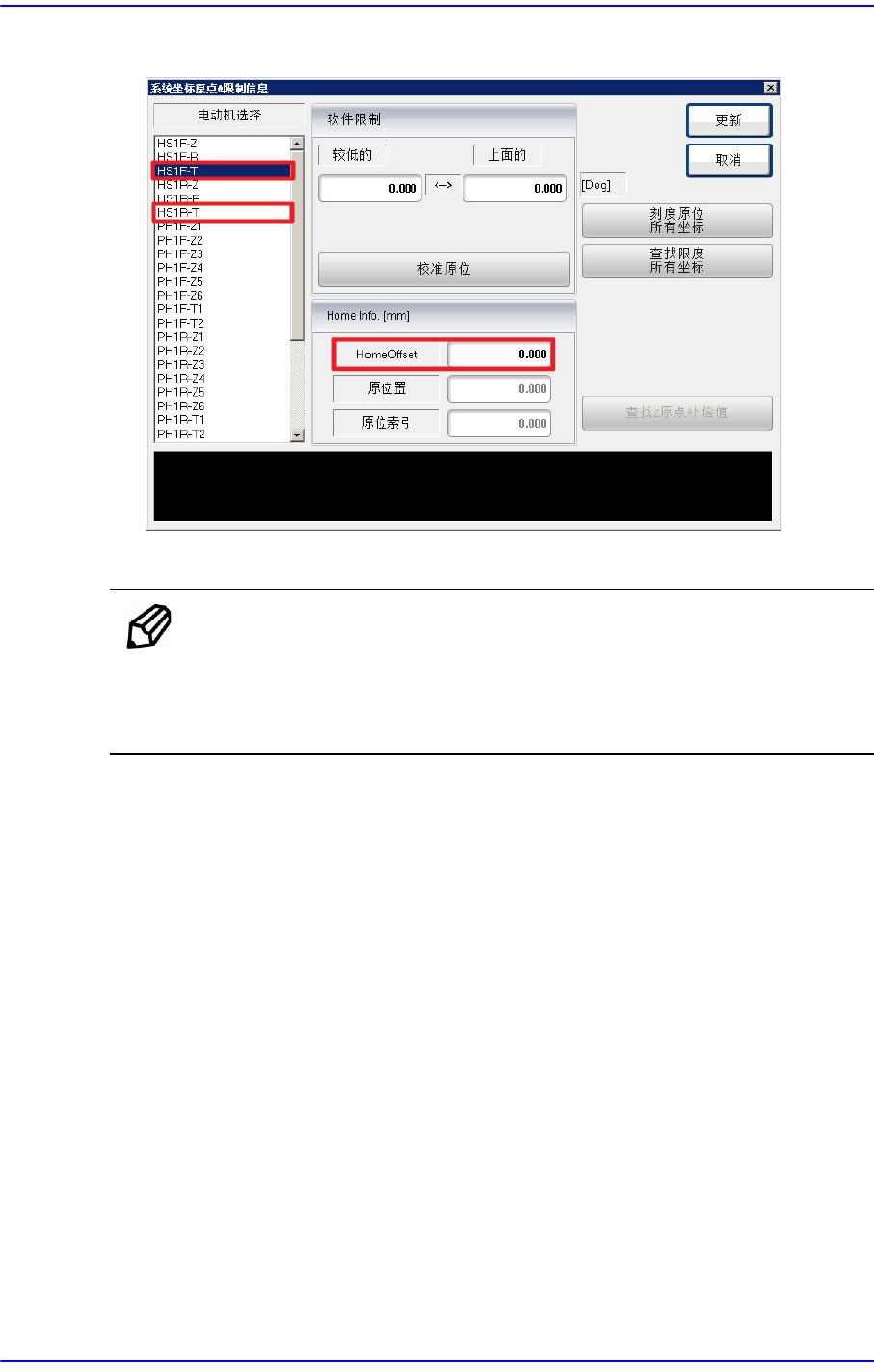

更改后的T 轴Home Offset可以在< 系统坐标原点 &限制信息>对话框查看。
9. 按照上述方法对其余悬臂进行T 轴的Home offset校准作业。
备注 Head T-Axis Home Offset的校准基准值如下。
Gantry 1 Offset:0 ~ 360 (deg)
Gantry 2 Offset:0 ~ 360 (deg)
12-103
校正
12.1.9.12. Nozzle Holder Inspection (HSH, MFH)
识别吸嘴夹持器的Steel ball后测量Head X, Y, R的大略Offset。
备注 该校正虽然是允许自动校正的最起码的Head Offset测量功能，其
结果将保存在Head Offset。
因此，实行该校正后，应该对该悬臂的全部轴杆重新实行 Head
Calibration。
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
Nozzle Holder Inspection Calibration的实行方法如下。
1. 按下<Nozzle Holder Inspection>按钮。
2. 若出现下列消息，按下< 下一步>按钮。
