10-8
Cutting-edge Modular Mounter HM Series Administrator's Guide
<重新命名> 按钮
变更所选择的文件名称。
<清除> 按钮
*.log的文件很大时，删除这之前储存的信息。
<错误日志> 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
’SMVision’ 窗口向您展示各零部件的样式。
<Compression> 按钮
“压缩”菜单可以把MMI 的系统文件压缩成ZIP文件后备份到使用者斯指定的路
径。
<关闭 (C)> 按钮
结束“文件管理器”对话窗口。
10-9
应用
10.5. 直通
选择‘ 直通’子菜单时显示如下的对话框，表示处于PCB 直通状态。
如果Head在传送装置的上部，可能会影响到PCB的感应传感器，所以先把头移到远
离传送装置的位置后执行此命令。

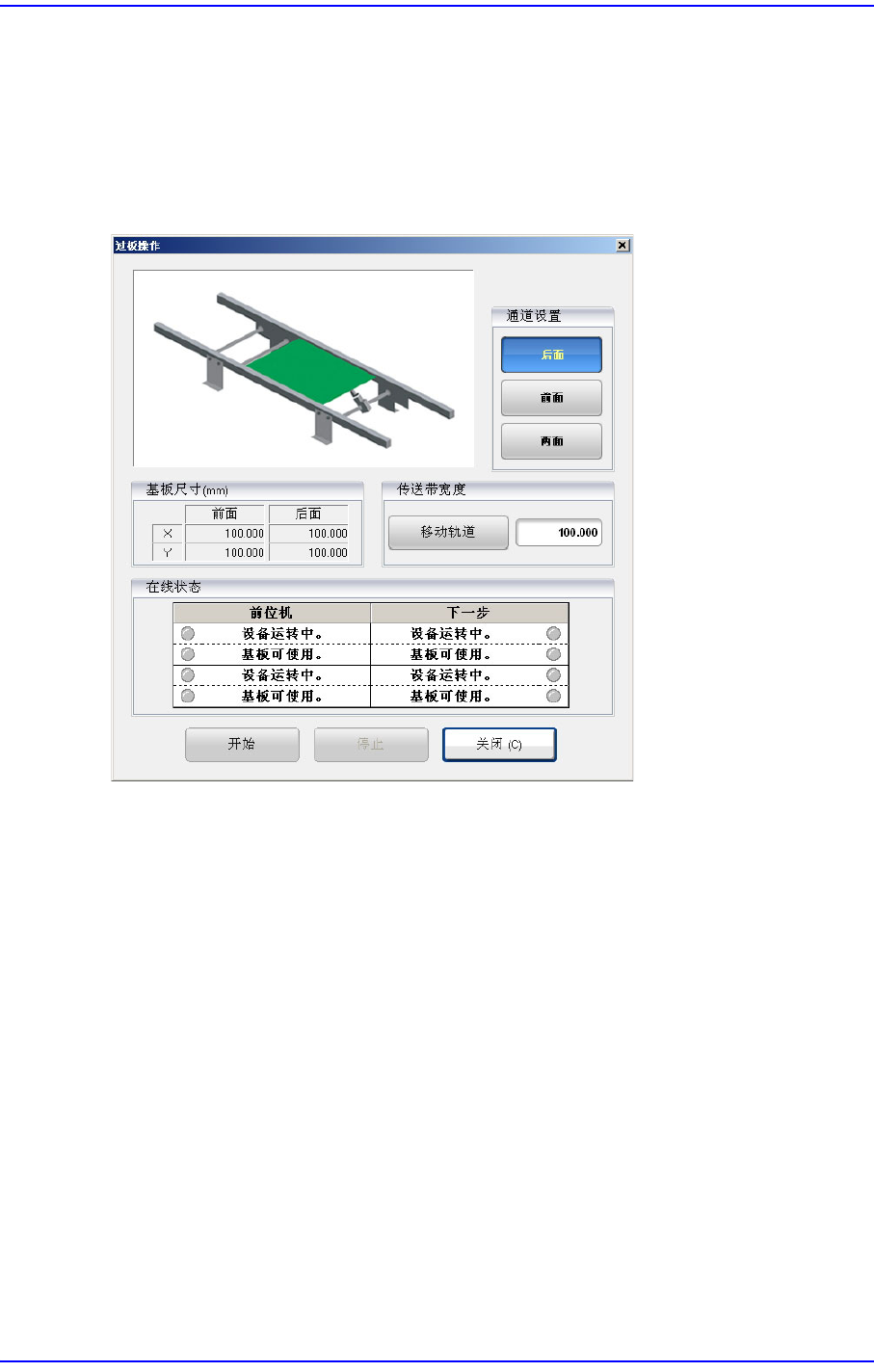

图
10.6 “
过板操作
”
对话框
<通道设置> 领域
选择让PCB 通过的轨道 (Lane)。( 正面/背面 /两面)
基板尺寸
显示板子的尺寸。
<Conv. Width> 领域
可手动调整输送机的宽度。
<Move Rail> 按钮 - 在旁边的编辑框中输入 Conveyor宽度后点击此按钮，以
相应尺寸调节 Conveyor 宽度。
<在线状态> 领域
表示SMEMA 相关输入状态。（亮灯-On, 灭灯-Off）
Machine Busy: 无法传送PCB
Board is Available: PCB 可以传送PCB
10-10
Cutting-edge Modular Mounter HM Series Administrator's Guide
前位机
显示上一个工序的设备状态。
下一步
显示下一个工序的设备状态。
<开始> 按钮
开始进行PCB Bypass。
<停止> 按钮
中止进行PCB Bypass。
<Hide> 按钮
解除PCB Bypass状态后，关闭对话框。
