12-67
校正

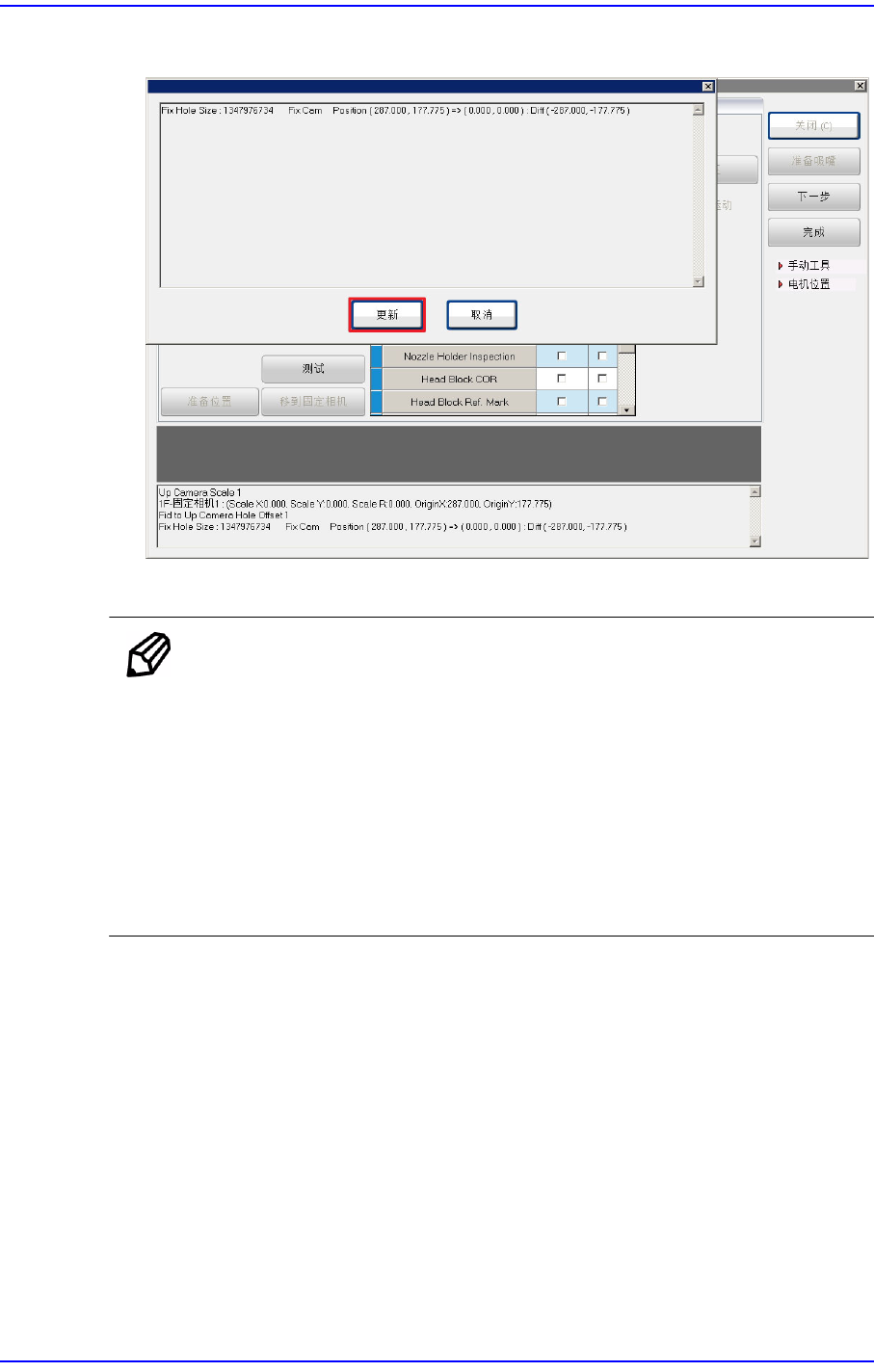

3. 校准完毕后，将如下出现结果窗。按下< 更新> 按钮就能适用结果值。
4. 请按上述方法，在其他Gantry中测量基准摄像机中心与Fix 摄像机中心的间距。
备注 Fid to Up Camera Hole Offset校准的基准值如下。
Gantry 1 (1F)
Offset X:285 ~ 289 (mm)
Offset Y:175.775 ~ 179.775 (mm)
Gantry 2 (1R)
Offset X:285 ~ 289 (mm)
Offset Y:994.7 ~ 998.7 (mm)
12-68
Cutting-edge Modular Mounter HM Series Administrator's Guide
12.1.9.5. Head Z-Axis Home Offset Calibration (HSH)
这是用于测量Z Axis Pusher和主轴顶面之间距离的校准，并将其设置为Z 轴原点偏
移。
测量各Spindle 的Z Axis Pusher 与Spindle上方的间距并显示结果值。此时，结果值包
含实际测量值的30um Margine值。若结果值中的最大值和最小值的差异超过
120um，则会打印超出标准的警告消息。

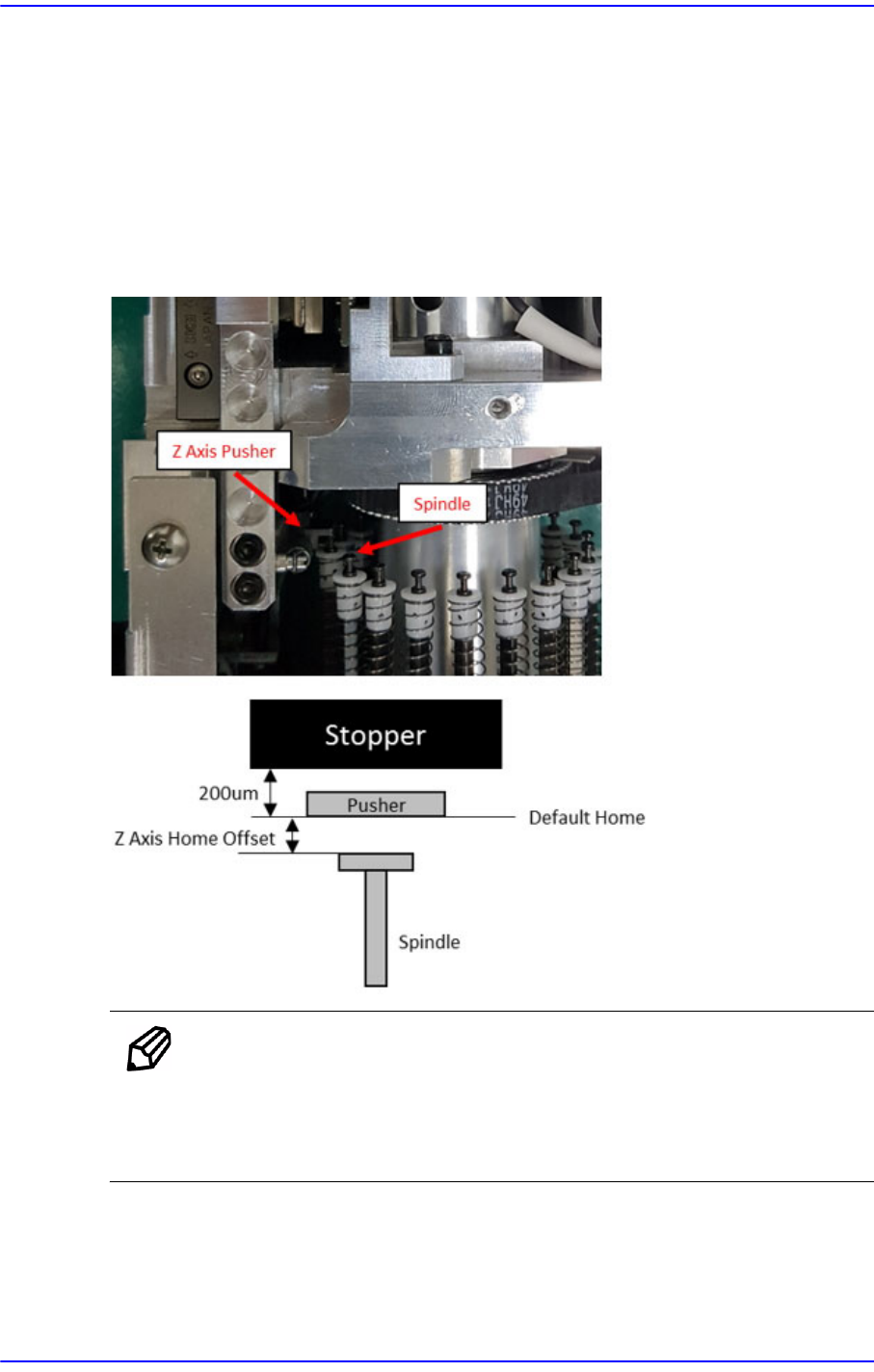

图
12.11 Head Z-Axis Home Offset
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
12-69
校正
Head Z-Axis Home Offset Calibration的实行方法如下。

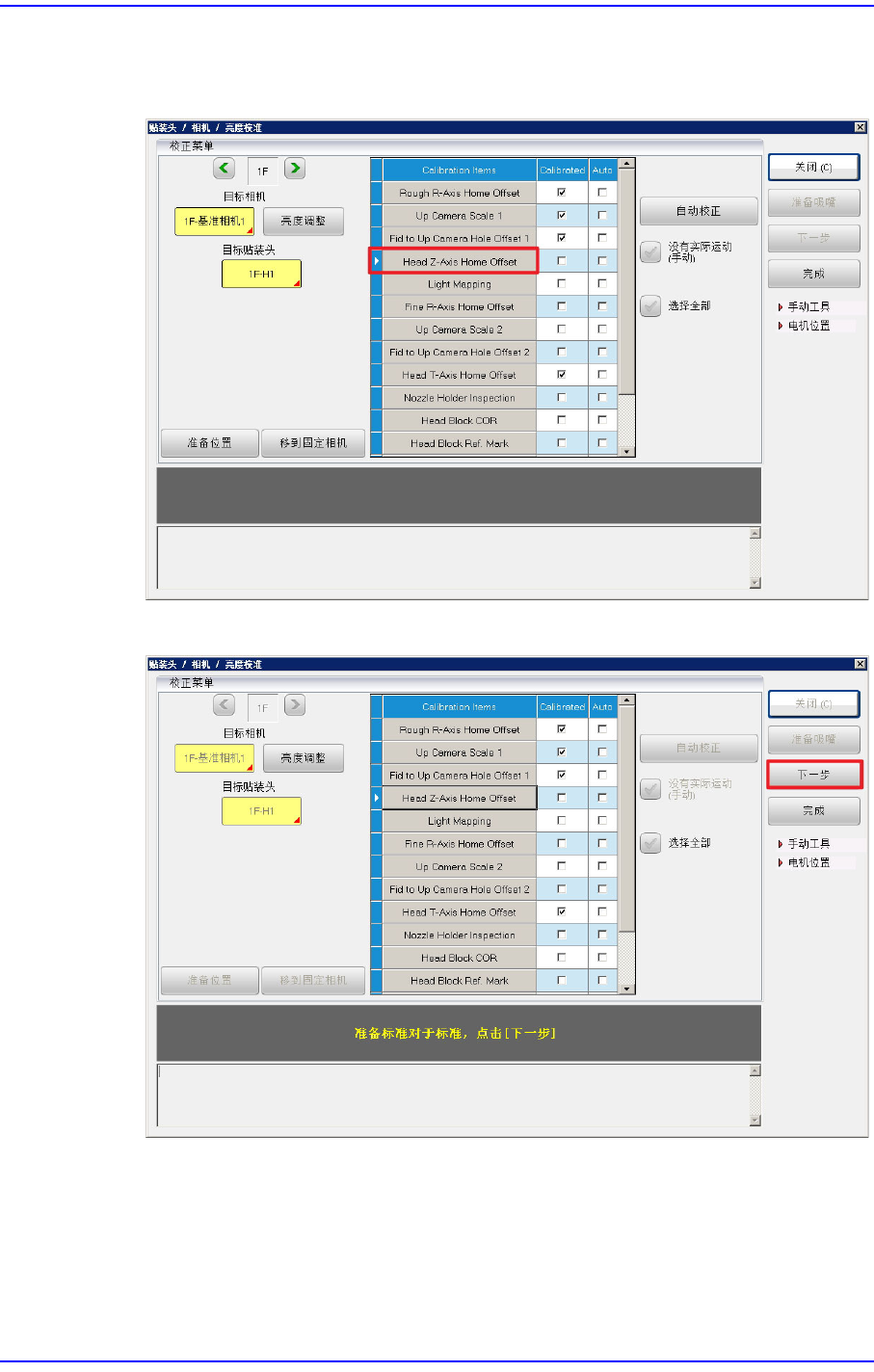

1. 按下<Head Z-Axis Home Offset>按钮。
2. 按下<下一步> 按钮，就会自动执行Calibration。
自动执行Calibration时，设备按以下步骤运行。
1) 向Default Home位置执行Homing (Default Home位置:从Stopper 往下200um
处)
2) 将XY移动到安全位置 (Conveyor位置)
