13.2. 外围设备 (Peripherals)
对废料盒、tray feeder、Flux装置等周边装置进行设置。
13.2.1. 废料盒
作出Dump Conveyor 的设定及用户定义Dump Box 有关设定。
图

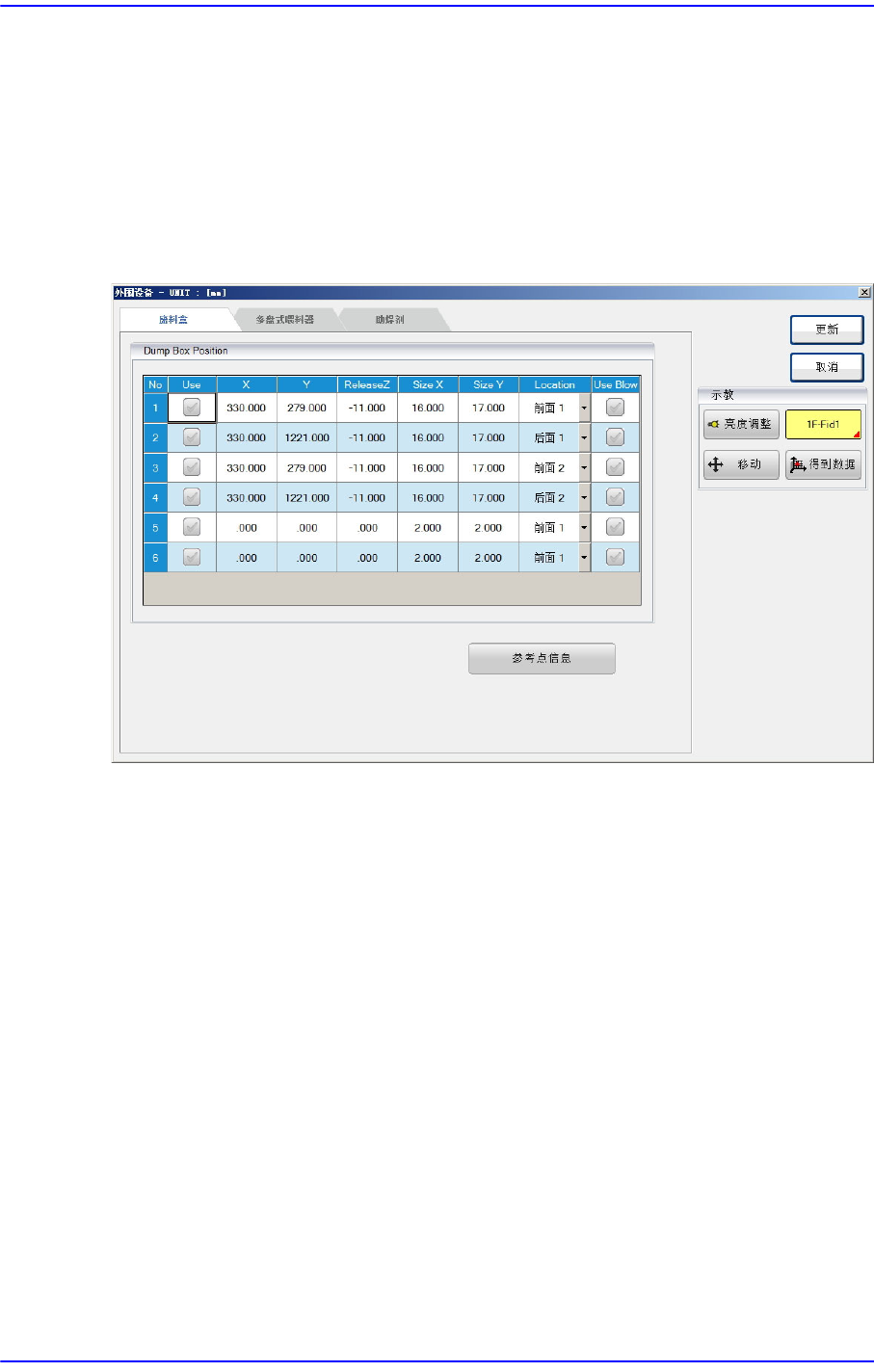

13.6 “
废料盒
” TAP
对话框
<User Defined Dumpbox> 领域
设定与用户设置的User Dump Box有关的数据。用户可设置的User Dump Box的
个数为最大6个。
用户安装的废弃箱在废弃的部件昂贵或需要分类的部件或者用户任意在设备内
部安装废弃箱而发生故障时可以把部件废弃到此处设置的废弃箱。
<No> 列
表示User Dump Box序号。
<Use> 列
设定相应 User Dump Box 的使用与否。
< X> 列
设定相应 User Dump Box 的X 位置。
<Y> 列
设定相应User Dump Box的 Y 位置。
13-11
系统设置
<Release Z> 列
Dump到相应 User Dump Box时 , 设定Head Z轴的高度。
<Size X> 列
设置相应废弃箱的长度。
< Size Y> 列
设置相应废弃箱的宽度。
<Location> 列
针对安装了该抛料盒的区段(section)进行设置。
<Use Blow> 列
部件废弃到相应废弃箱时设置 Blow的使用与否。
备注 设定User Dump Box后, Feeder 对话框中供应相应部件的 Feeder
Dump项目尚未设置成 “User Dump”时，, 默认指定为“System
default Dumpbox”。
<参考点信息> 按钮
设定基准点标记（基准点标记）的数据。 详细事项请参照 “2.3 基准符号(Fiducial
Mark) 设定”。
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
<取消> 按钮
忽略设定的数据直接关闭对话框。
13-12
Cutting-edge Modular Mounter HM Series Administrator's Guide
13.2.2. 多盘式喂料器
设定有关盘式喂料器的数据。 选择此按钮时显示如下的对话框。
图

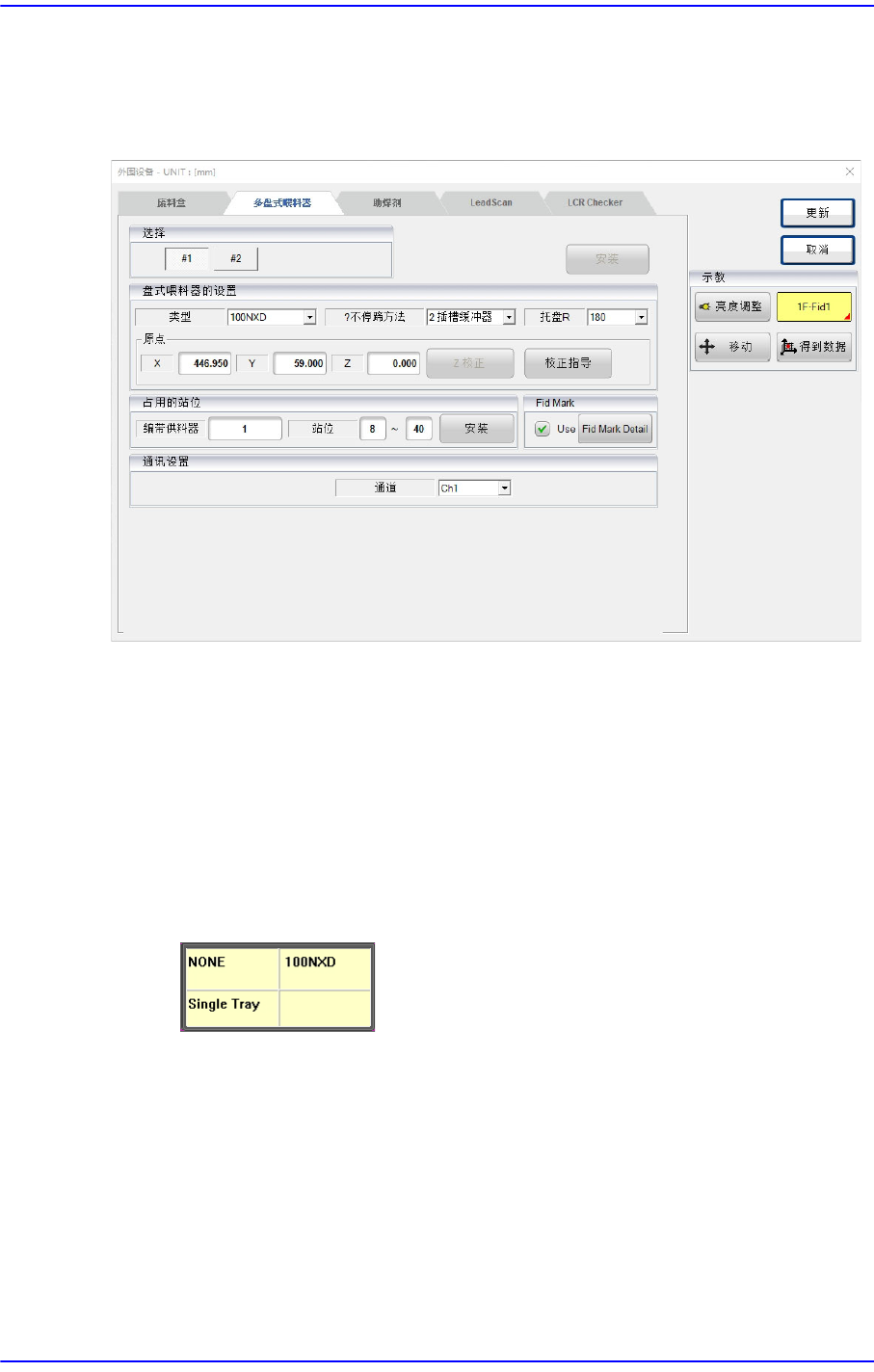

13.7 “
多盘式喂料器
” TAP
对话框
<选择> 选项按钮
选择安装在设备的tray feeder。可安装的tray feeder数最大为 4。
与设备通信可能Type 的Tray 最多可设置2个。
<盘式喂料器的设置> 组合框
进行有关Tray Feeder设置。
<类型> 组合框
选择已设定的盘式喂料器单位的形式。可选择的形式如下。
<Nonstop Method> 复选框
在< 类型>组合框上选择了Non-Stop托盘式喂料器时，需要设定Non-Stop功
能的使用与否。
无:不使用Nonstop 功能。
1插槽缓冲:100NXD
<托盘R>组合框
对通过所选托盘喂料器提供的元件的供应角度进行设置。
