12-130 Cutting-edge Modular Mounter HM Series A dministrator's Guide 2. 若出现下列消息， 按下 < 下一步 > 按钮。 3. 若出现下列消息， 按下 < 下一步 > 按钮。
12-129
校正
12.1.9.17. SVS Z Position Calibration (HSH, MFH)
该校准作业测量SVS相机的中心到吸嘴末端为止的高度。利用这里测量出来的偏移
来检查有没有吸附元件、元件厚度、有没有插入吸嘴。
SVS Z Position Calibration可以自动或手动执行。

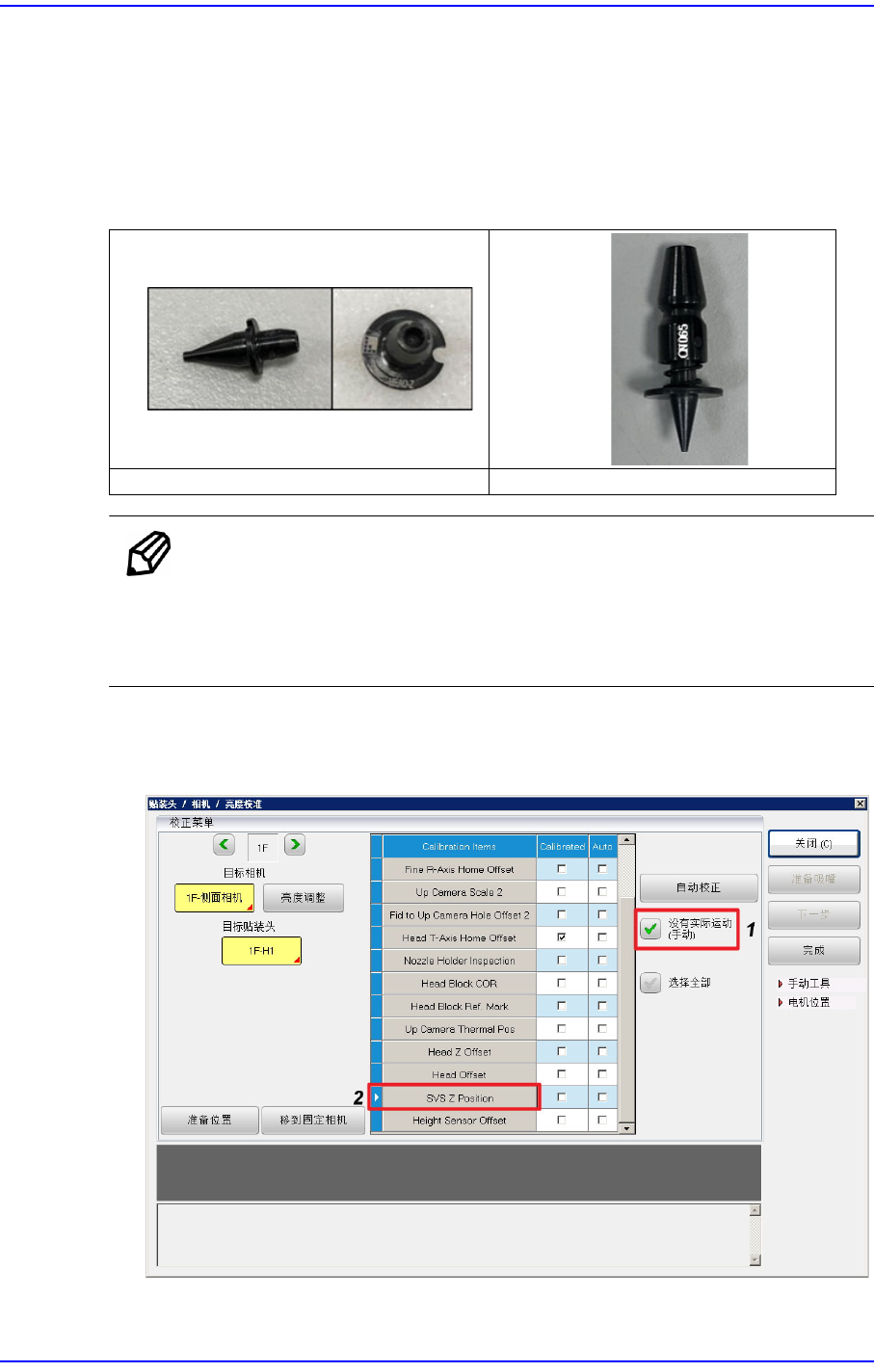

Calibration Tool
备注 可自动对Head Calibration的所有项目进行Calibration。
自动执行方法见“12.1.9.1.Head Auto Calibration”
。
下面是手动执行Calibration的流程。
SVS Z Position Calibration的实行方法如下。
1. 选择<没有实际运动 (手动)>复选框后，按下<SVS Z Position>按钮。
HSH- HNHeadZ Nozzle MFH – CN065 Nozzle
12-130
Cutting-edge Modular Mounter HM Series Administrator's Guide

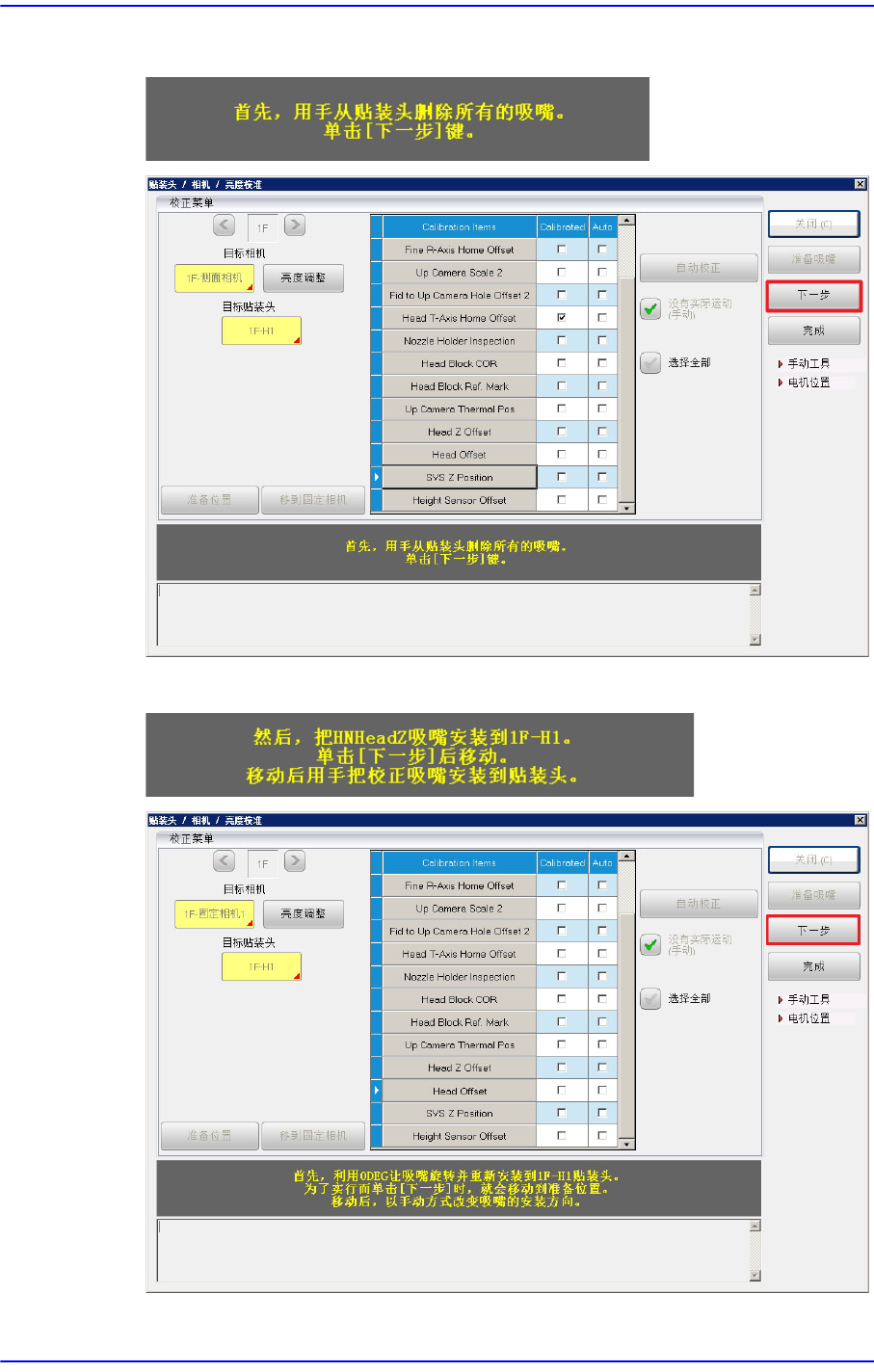

2. 若出现下列消息，按下<下一步>按钮。
3. 若出现下列消息，按下<下一步>按钮。
12-131
校正
Gantry向前移动时，在1号Head上插入Calibration 工具。
4. 按下<下一步>键时，自动进行校准(Calibration)。
5. 校准完毕后，将出现提示窗口。按下< 下一步>按钮。
