维修调整要领书 5- 18 5- 8 BU 销检测传感器的更换 1 ） 请把传感器的连接器从基板上拆下。 2 ） 请切断束线带。 3 ） 请拆下螺丝，拆下传感器。 4 ） 请安装新的传感器。 5 ） 请把传感器的连接器插入基板，用束线带将电缆固定。 6 ） 请调整投光、受光传感器的朝向，确认能受光。 7 ） 请调节受光侧灵敏度调整旋钮，使传感器成下表所示状态。 表 5-8 - 1 调整传感器灵敏度 发光侧电源 ON 受光侧稳定检测 受光…
维修调整要领书
5-17
（3）放大器装置的增益调整
更换放大器、光纤后，请按以下步骤进行调整。

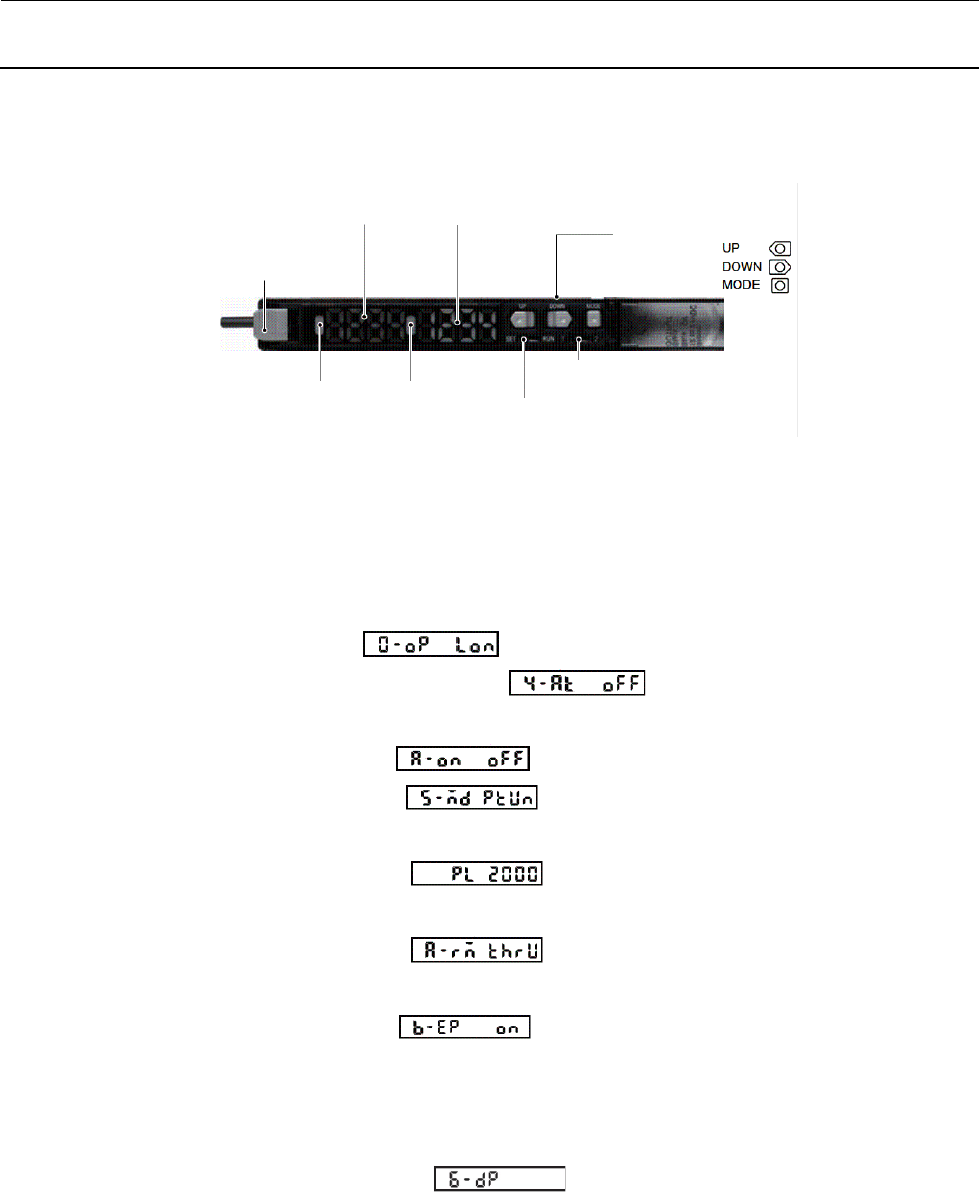

图 5-7-3-4 放大器装置显示部
1） 使传送装置的进深（基板宽度）为最大。
2） 将 SET/RUN 切换开关设置为“SET”。
3） 按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“Lon”改 变 为“ don”。
4） 接下来将操作键 MODE 按下几次，设置为
，按下 DOWN 键更改为副数显部的
“oFF”。
5） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“oFF”变 更 为“ Atc”。
6） 继续按下操作键 MODE，设置为
，确认是“PtUn”。如有不同，按下 DOWN 键将
副数显部更改为“PtUn”。
7） 继续按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“2000”变更为
“FULL”。
8） 继续按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“thrU”变更为
“LoFF”。
9） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“on”变 更 为“ oFF”。
10） 将 SET/RUN 切换开关设置为“RUN”。
11） 按下 UP/DOWN 键，将副数显部的显示改变为“-80P”。
12） 将 SET/RUN 切换开关设置为“SET”。
13） 将操作键 MODE 按下几次，设置为
，按下 DOWN 键使副数显部改变为
“￤￤￤￤￤￤￤￤”。
14） 将 SET/RUN 切换开关设置为“RUN”。
锁定杆
拆装光纤
主数显（显示红色）
显示受光量或功能内容
副数显（显示绿色）
显示阈值或功能的设定值
操作键
功能的设定操作
动作指示灯（ch1）
橙色亮灯输出 ON
熄灯输出 OFF
动作指示灯（ch2）
橙色亮灯输出 ON
熄灯输出 OFF
SET/RUN 切换开关
SET/RUN 模式的切换
通道切换开关
选择要进行设定或显示的通道
维修调整要领书
5-18
5-8
BU销检测传感器的更换
1） 请把传感器的连接器从基板上拆下。
2） 请切断束线带。
3） 请拆下螺丝，拆下传感器。
4） 请安装新的传感器。
5） 请把传感器的连接器插入基板，用束线带将电缆固定。
6） 请调整投光、受光传感器的朝向，确认能受光。
7） 请调节受光侧灵敏度调整旋钮，使传感器成下表所示状态。

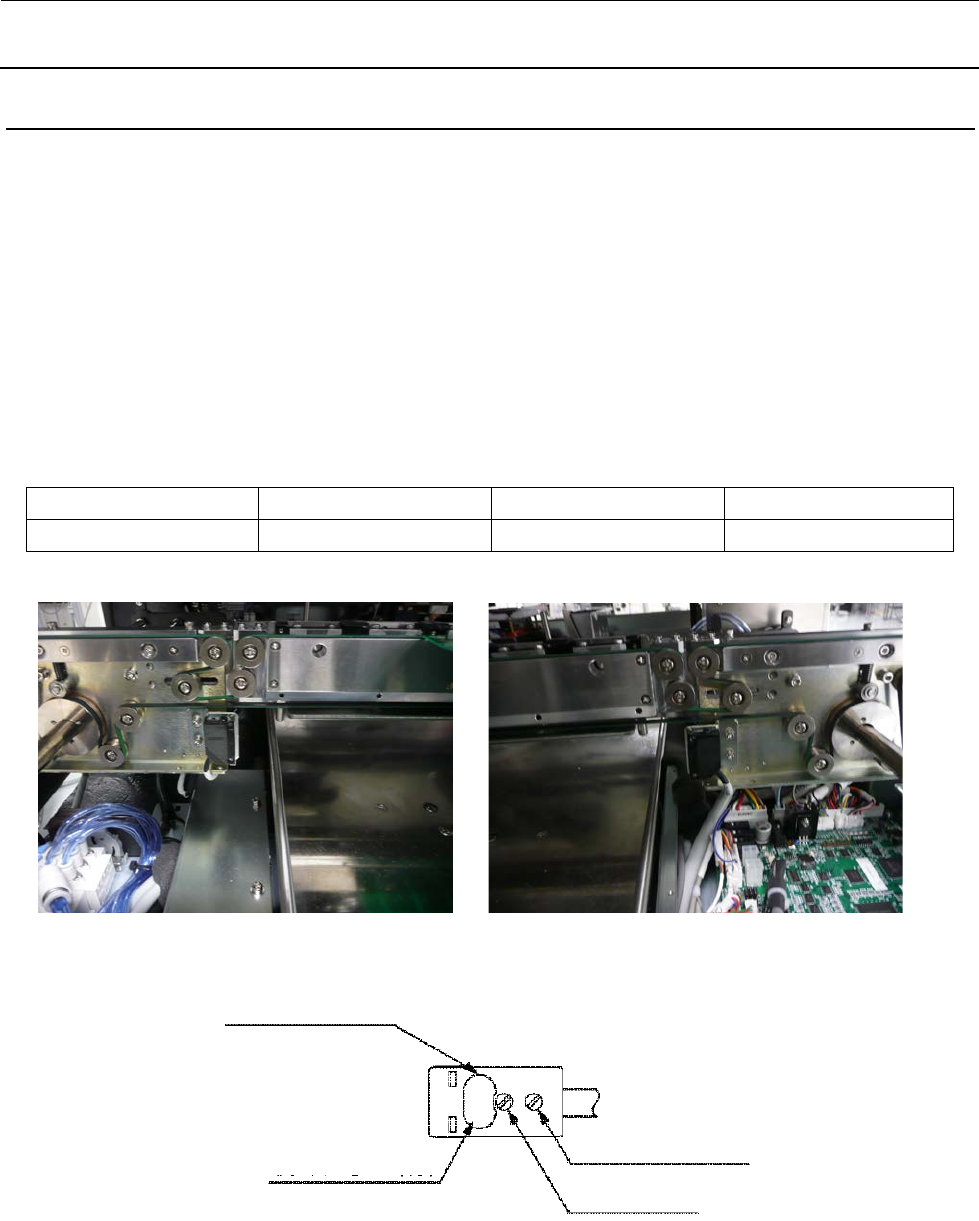

表 5-8-1 调整传感器灵敏度
发光侧电源 ON 受光侧稳定检测 受光侧传感器 ON
传感器亮灯颜色 橙色 绿色 橙色
图 5-8-1 受光侧传感器 图 5-8-2 发光侧传感器
图 5-8-3 受光侧详图
动作指示灯（橙色）
稳定指示灯（绿色）
动作切换开关
灵敏度旋钮
维修调整要领书
5-19
5-9
夹紧传感器的更换
1） 请把传感器的连接器从基板上拆下。
2） 请切断束线带。
3） 请拆下螺丝，拆下传感器。
4） 请安装新的传感器。
5） 请确认传感器 DOG 会进入传感器之间。
6） 调整传感器 DOG 要做到，不管解除哪一方的夹紧，传感器都会 ON。
7） 请把传感器的连接器插入基板，用束线带将电缆固定。

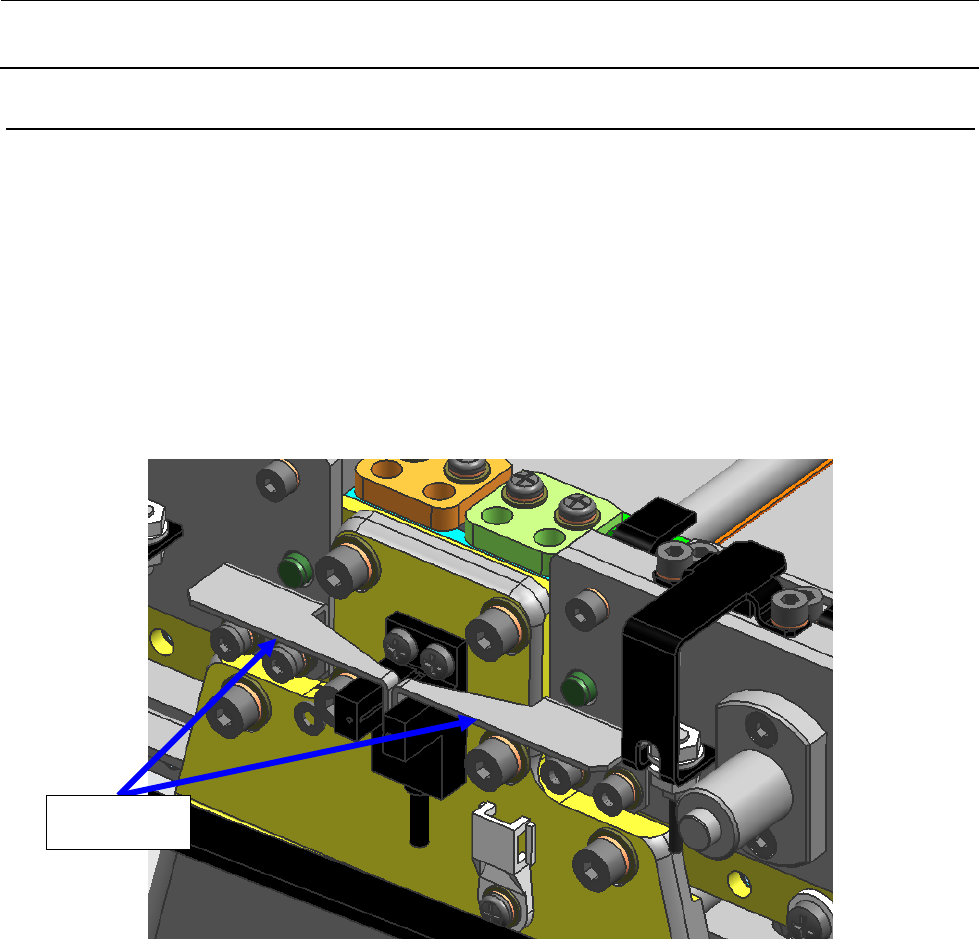

图 5-9-1 夹紧传感器
传感器 DOG
