维修调整要领书
17-19
17-7-1 传感器放大器的更换

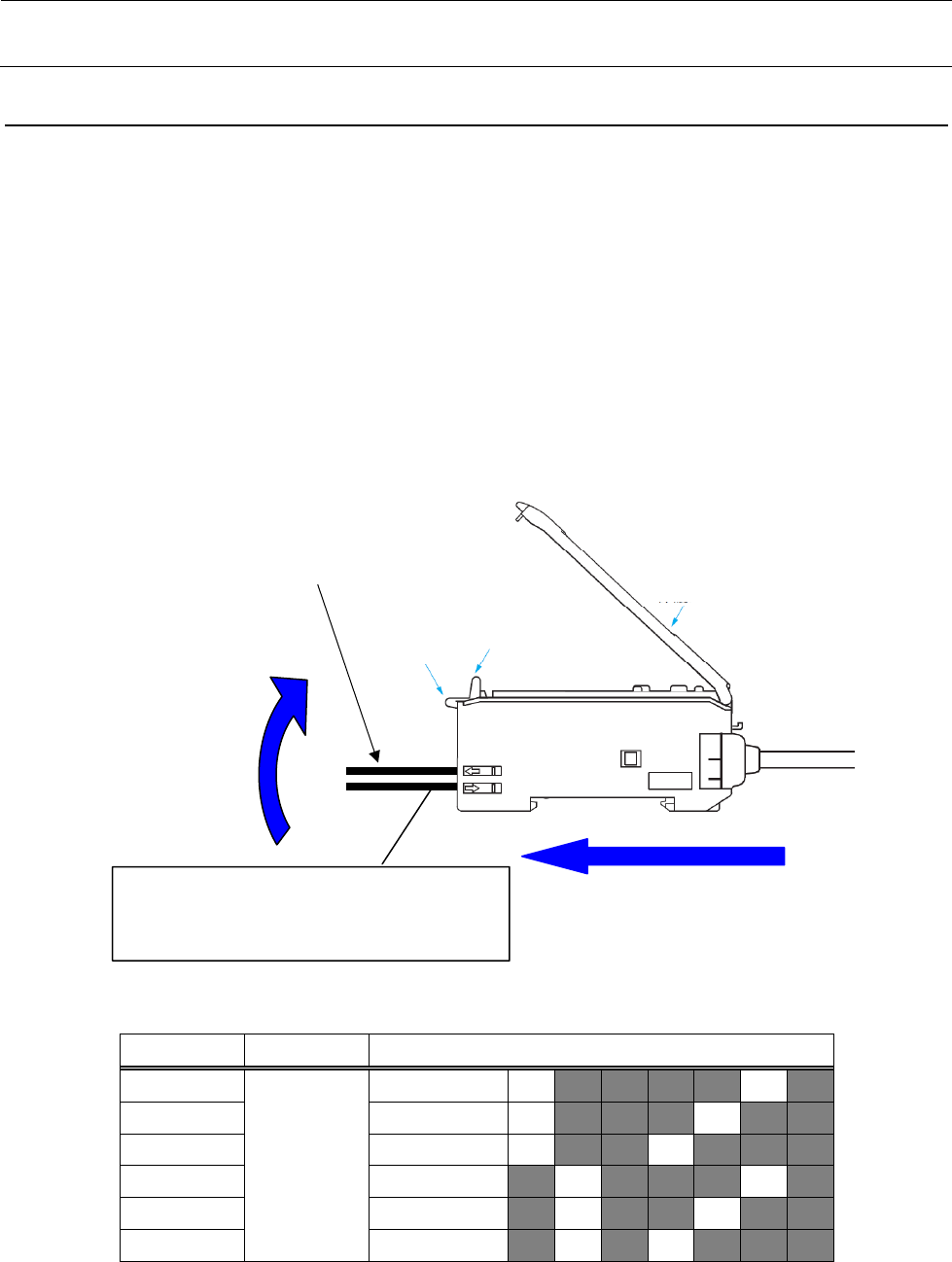

1) 打开传感器放大器保护罩，板起光纤插入口附近的手柄，拔出光纤。
2) 将传感器放大器按入光纤插入侧，在按入的状态下抬起光纤插入口一侧并随之卸下放大器。
3) 更换传感器放大器。
4) 请按照【传感器放大器一览表】所示涂抹连接器标记。
5) 安装时请按相反的操作顺序进行。
※ 光纤要插入到传感器放大器的内部。
※ 连接上侧(发射光)第 1,3 导轨的 L、第 2,4 导轨的 C,R，连接下侧(接收光)第 2,4 导轨的 L、第
1,3 导轨的 C,R。
6) 更换传感器放大器后，请进行【17-7-2 传感器放大器阈值的设定】。
传感器放大器一览表
传感器 货号 连接器标记
FL
40154795
CN1072 10 11 62 65 68 72 97
FC CN1068 10 11 62 65 68 72 97
FR CN1065 10 11 62 65 68 72 97
RL CN1172 10 11 62 65 68 72 97
RC CN1168 10 11 62 65 68 72 97
RR CN1165 10 11 62 65 68 72 97
拆卸操作【1】
拆卸操作【2】
光纤
锁定状态
解除锁定状态
保护罩
上(发
射光
)：
第
1,3 导
轨
FL,RL
第 2,4 导轨 FC,RC,FR,RR
下(接收光)：第 2,4 导轨 FL,RL
第 1,3 导轨 FC,RC,FR,RR
维修调整要领书
17-20
17-7-2
传感器放大器阈值的设定
1) 将基板宽度定为 250mm（双通道（M）最大宽度）。
2） 将 SET/RUN 切换开关设置为“SET”。
3） 按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“Lon”改变为“don”。
4） 接下来将操作键 MODE 按下几次，设置为
，按下 DOWN 键将副数显部的“oFF”改
变为“on”。
5） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“oFF”变更为“Atc”。
6） 继续按下操作键 MODE，设置为
，确认是“PtUn”。如有不同，按下 DOWN 键将副
数显部更改为“PtUn”。
7） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“2000”变 更 为“ FULL”。
8） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“thrU”变 更 为“ LoFF”。
9） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“on”变 更 为“oFF”。
10） 将 SET/RUN 切换开关设置为“RUN”。
11） 按下 UP/DOWN 键，将副数显部的显示改变为下述値。
・ FL(CN1072) / FR(CN1089) / RL(CN1172) / RR(CN1189) ：“-90P”
・ FC(CN1088) / RC(CN1188) ：“-80P”
※ 传感器的配置请参照【17-7 光纤传感器的更换】之附图。
12） 将 SET/RUN 切换开关设置为“SET”。
13） 将操作键 MODE 按下几次，设置为
，按下 DOWN 键使副数显部改变为
“￤￤￤￤￤￤￤￤”。
14） 将 SET/RUN 切换开关设置为“RUN”。
锁定杆
拆装光纤
主数显（显示红色）
显示受光量或功能内容
副数显（显示绿色）
显示阈值或功能的设定值
操作键
功能的设定操作
动作指示灯（ch1）
橙色亮灯输出 ON
熄灯输出 OFF
动作指示灯（ch2）
橙色亮灯输出 ON
熄灯输出 OFF
SET/RUN 切换开关
SET/RUN 模式的切换
通道切换开关
选择要进行设定或显示的通道
维修调整要领书
17-21
17-7-3
停止传感器的更换
1) 打开传感器放大器保护罩，板起位于光纤插入口附近的手柄，拔出光纤。
2) 卸下停止传感器护盖（仅第 2 轨道、第 4 轨道实施）。
3) 卸下停止传感器。
4) 从停止传感器托架上卸下传感器。
5) 更换停止传感器。
6) 用附件中的套筒弯曲机将新的停止传感器的前端按下图所示弯曲。
※ 请使用 R5 的位置弯曲成 90 度。
7) 安装时请按相反的操作顺序进行。
※ 第 1 轨道、第 3 轨道的停止传感器要装配在这样的位置上：在 传感器前端与夹紧板之间有空隙，
并且在降下夹紧板的状态下，传感器前端位于长孔内。
※ 第 2 轨道、第 4 轨道的停止传感器要安装得与保持板上面接触，接触程度以传感器前端不受到
负载为宜。同时，停止传感器护盖要安装在护罩端面不从保持板端面突出的位置。并且，请确
认传感器前端没有从护罩突出。
停止传感器（HD001070030）
15mm
17mm
R5
关于套筒弯曲机(E39-F11)
・ 不锈钢管子的弯曲半径要尽量取得大一些。如弯曲半径做
得小，检测距离将变短。
・ 请将不锈钢管子的前端插
入套筒弯曲机的槽内，沿
着角部的曲率缓缓弯曲。
Φ1.2mm 以下
Φ1.3mm 以上
光纤前端
位置标记
不锈钢管子
停止传感器托架
