维修调整要领书
13-5
13-2
系统盘的更换
在 RX-6/RX-6B/RX-6R 机型中，系统盘的组成集中在 Solid State Disk（以下称 SSD）内｡
SSD 内部分割为 C 驱动器和 D 驱动器，前者组装有 Windows 和 RTX 等操作系统，后者保存着系统程序
和参数､生产程序文件等｡
13-2-1
SSD的更换
SSD 内保存着 RX-6/RX-6B/RX-6R 工作所需的 Windows 和 RTX 等操作系统，作为装置的启动盘。
并且，这是安装在 CPU 板上的。
更换 SSD 时，除了以下必需零件，还需要主机工作时所需的参数文件。
MS 参数等被更新后，请通过菜单栏的“文件”→“控制数据管理”取好备份。
并且，对生产程序文件也请用 USB 存储器等取好备份。
更换 SSD 时，请一定按照手册的程序实施。
并且，当更换前和更换后 SSD 的数据内容不同时(更换非复制盘时)，由于网络适配器的驱动程序会被
初始化，所以必须从新进行设置。
13-2-1-1
需要部件
① RX-6/RX-6B/RX-6R Environment Disk（SSD）
RX-6/RX-6B/RX-6R 必须要有专用 Environment Disk（内含 Windows 和 RTX 等本装置工作所需的
OS 环境）。
表 13-2-1-1-1 SSD 的货号
言語
OS
品名
品番
备考
共同（日·英·中） Windows7 SYSTEM DISK ASSEMBLY 40129789 RX-6/RX-6B/RX-6R 用
② RX-6/RX-6B/RX-6R 系统程序安装盘
是 RX-6/RX-6B/RX-6R 的软件。
保存有所有的系统程序，安装时要指定机型（仅在新安装时）。
维修调整要领书
13-6
13-2-1-2
更换方法
1） 请从控制装置中拆下①CPU BOARD。
2） 请卸下基板背侧的③螺丝，将②SSD 从连接器 CN8 中拉出。
3） 从 SSD 中卸下④柱状螺栓。
4） 安装时，请按照相反的程序进行安装。
图 13-2-1-2-1 CPU 基板组件·SSD
【更换零件一览表】
表 13-2-1-2-1 SSD 更换零件
No.
货号
品名
每台数量
① 40123242 CPU BOARD 1
② 40129789 SSD 16GB 1
③ 盆头螺丝（CPU BOARD 附属品） 4
④ 柱状螺栓（CPU BOARD 附属品） 4
SSD 固定用柱状
螺栓安装孔
维修调整要领书
13-7
13-2-1-3
网络驱动程序的从新设置
在更换了非复制盘的 SSD 或更换了 CPU 板等情况下，当 CPU 板与 SSD 的组合发生变化时，需要这
一操作。
由于 Windows 的设计，如果 SSD 内的设置数据与 CPU 电路板的组合发生变化，网络适配器的驱动分
配将被初始化，全部成为 RTX 驱动。为此，将 SSD 实装到机器上后就需要从新分配网络适配器驱动
的操作。
○设置完成后状态(与 CPU 板 Port 编号的对应)
･ Port3 (PCI 总线 3) : RTX 驱动
･ Port4 (PCI 总线 4) : RTX 驱动
･ Port2 (PCI 总线 2) : Intel 驱动
･ Port1 (PCI 总线 1) : Intel 驱动

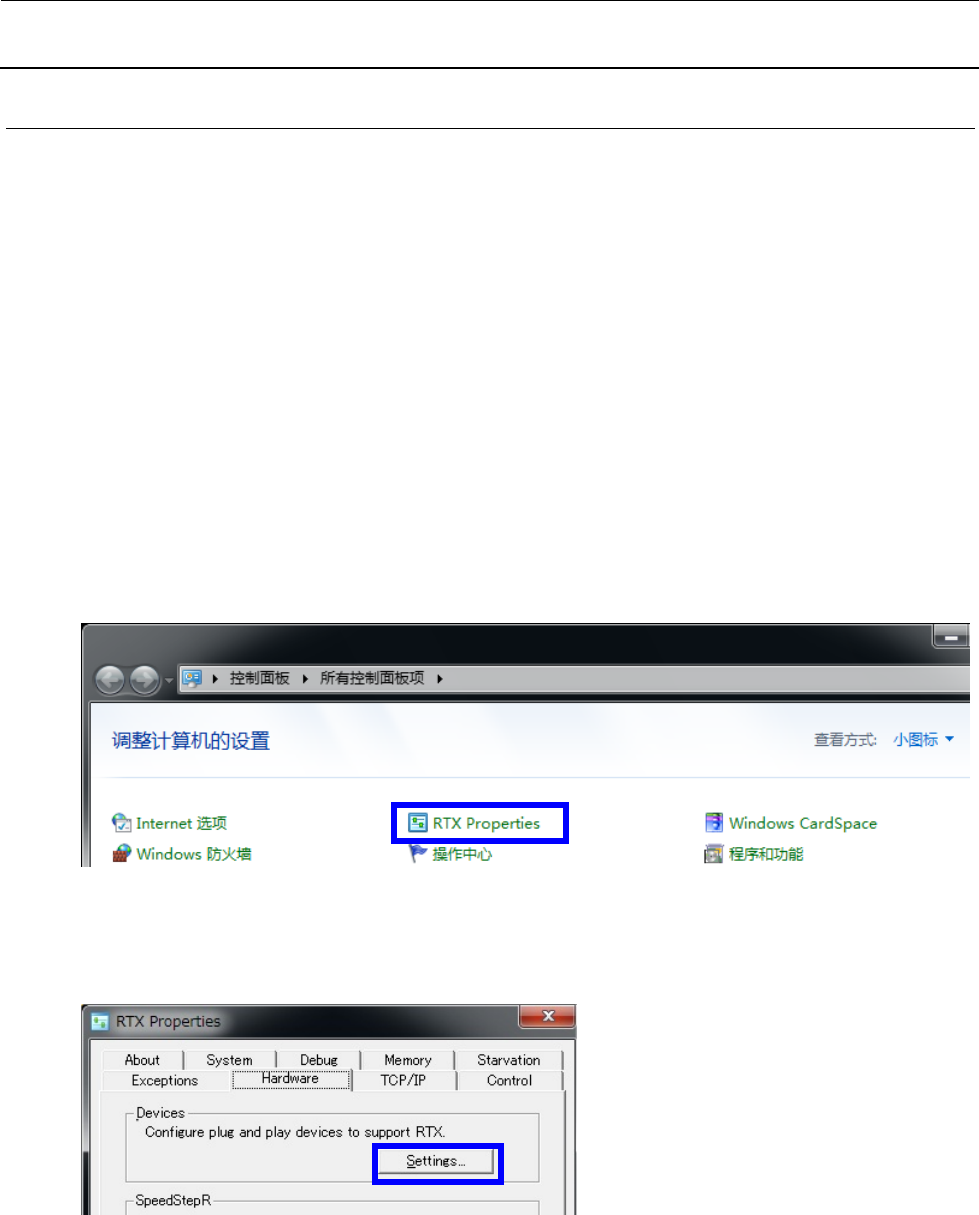

1） 从控制面板上启动“RTX Properties”。
2） 选择“Hardware”选项卡，按下 Devices 的 Settings…按钮。
显示设备树。
