维修调整要领书
13-58
13-4-5
变更贴片机的设置

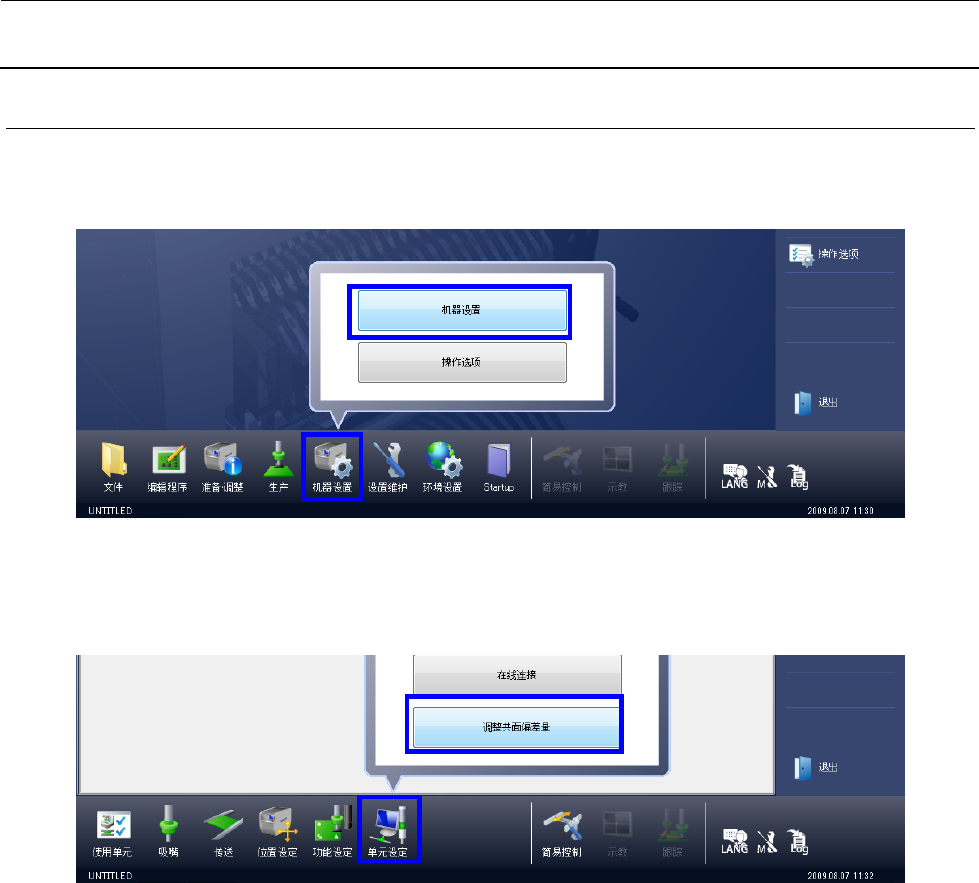

1) 在机器设置中进行共面性检查网络的设置。
请从桌面画面的菜单中选择[机器设置]-[机器设置]。
2) 于是机器设置启动｡
请从机器设置的菜单中选择[单元设置]-[调整共面偏差]。
维修调整要领书
13-59

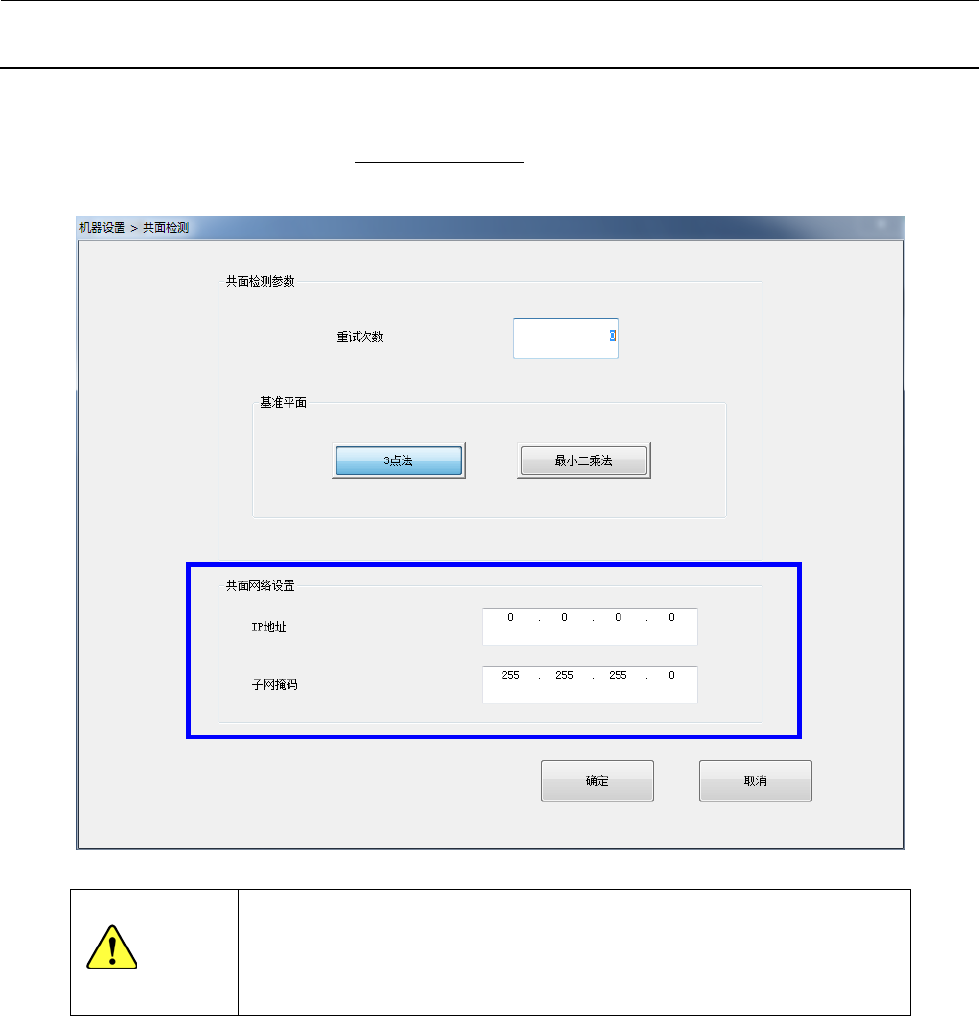

3) 显示“共面检测”对话框。
请将共面检测 CPU 板中设置的共面检测 CPU 板用的 IP 地址和子网掩码，输入到[共面网络设置]的
[IP 地址]和[子网掩码]内｡ 请按下“确定”按钮结束｡ 请就此保存机器设置，结束。
危险
要设置的是共面检测 CPU 板中设置的[IP 地址]和[子网掩码]，
而不是为贴片机准备的[IP 地址]和[子网掩码]。
使用错误的[IP 地址]和[子网掩码]将无法进行通信，机器启
动时出现通信错误，不能进行共面性检查。
维修调整要领书
13-60
13
-5 IS Lite (ISM/MES关联)选购项
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
13-5-1 更换条形码读取器
<操作顺序>
1) 从贴片机的 USB 端口(前部)及 USB 接头支架(后部) 取下 USB 缆线。
2) 从条形码读取器上取下 USB 缆线。取下的方法请参照下图。
※ 在取下时，请不要强行用力。否则可能会造成破损。
3) 更换后安装时请按照相反的步骤实施。
※ 请插入至听到连接器插口处发出「咔嚓」声。

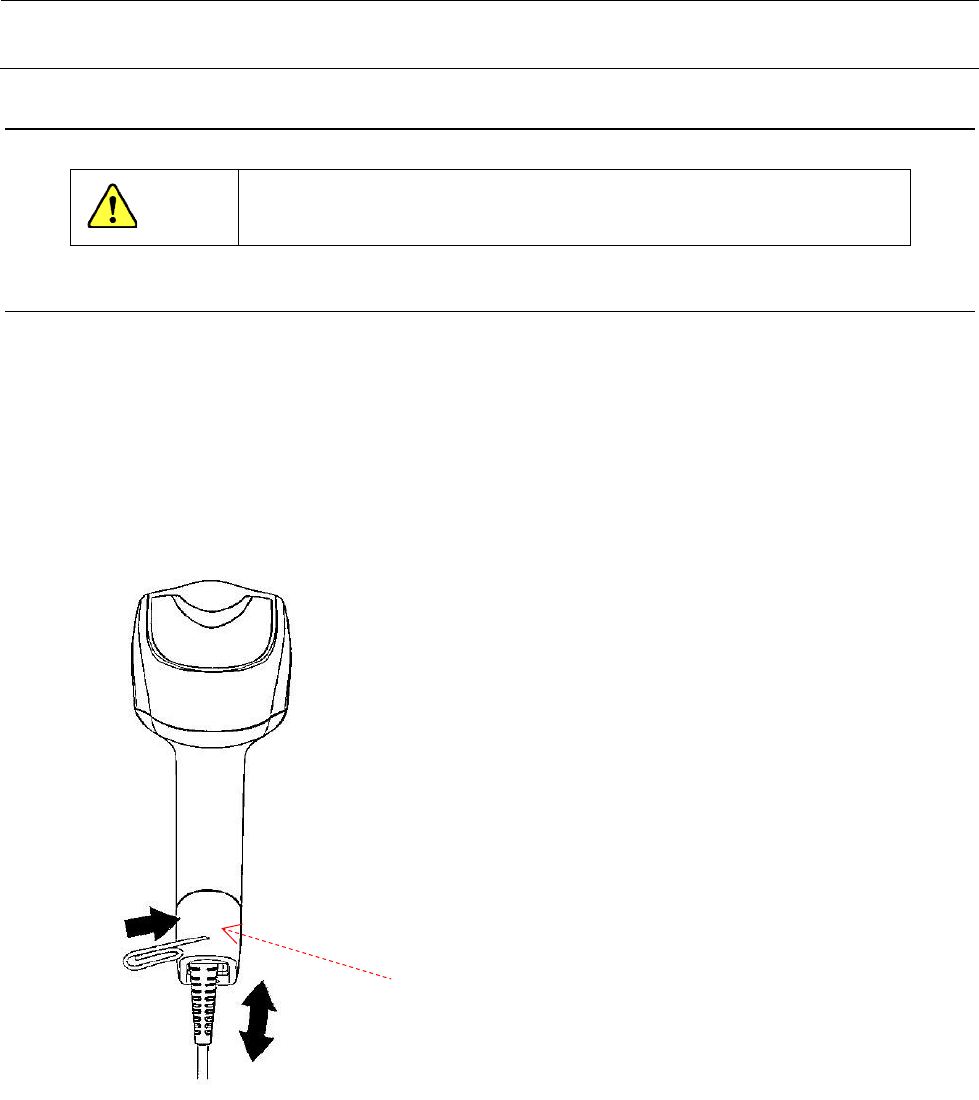

图
条形码读取器 USB 缆线取下步骤
①
②
① 用回形针等尖端插入解除缆线锁定的针插
入口，解除对连接器插口的锁定。
② 在该状态下拔出缆线，并取下。
※ 请不要强行拔出。
解除缆线锁定的针插入口
