维修调整要领书 A-4 货号 品名 用途 图 备考 40044165 治具板组件 焊剂涂敷装置安 装位置示教 焊剂涂敷装置 OP 附件 40127647 表架 _ 滑块 _ 治具 _RX6 组件 把杠杆式千分表 和磁性表架的表 架安装在直线基 座上的治具 M5 的螺丝用于上侧导轨 的测定， M4 的螺丝用于下 侧导轨的测定 KE-3010/20V 的治具中删 除垫圈，增加 M5 螺丝 EZA2041992A 支撑台 高度治具 双通道传送…
维修调整要领书
A-3
货号
品名
用途
图
备考
E2155998000 QFP 夹具 20
（无高低差）
用于确认共面检
测动作
E2157998000 QFP 夹具 V1
（有高低差）
用于确认共面检
测动作
40128123 FCS 组件 XY 直角偏差
贴片综合偏差
EPV 偏差
RX-6/RX-6B/RX-6R 专用
40132731 驱动器箱
上支架
进行贴装头维护
时防止驱动器箱
掉落的支架
40032449 6459 润滑脂 N XY 直动轨道加油
用
40127626
40127627
润滑脂枪
润滑脂枪喷嘴
XY 直动轨道加油
用
RX-6/RX-6B/RX-6R 中新
设，FX-3、3R 的 XY 也可
使用
40094361 NSL 润滑脂 X 轴滚珠丝杠加
油用
GX-10V 共用
40098975
40106055
手动润滑脂泵
柔性喷嘴
X 轴滚珠丝杠加
油用
GX-10V 共用
40080491 ROD_SPANNER 装配安全护罩的
门开关钥匙
GX-10V 共用
40132976 基准砝码 2kg 测力计参数
40132977 基准砝码 1kg 测力计参数

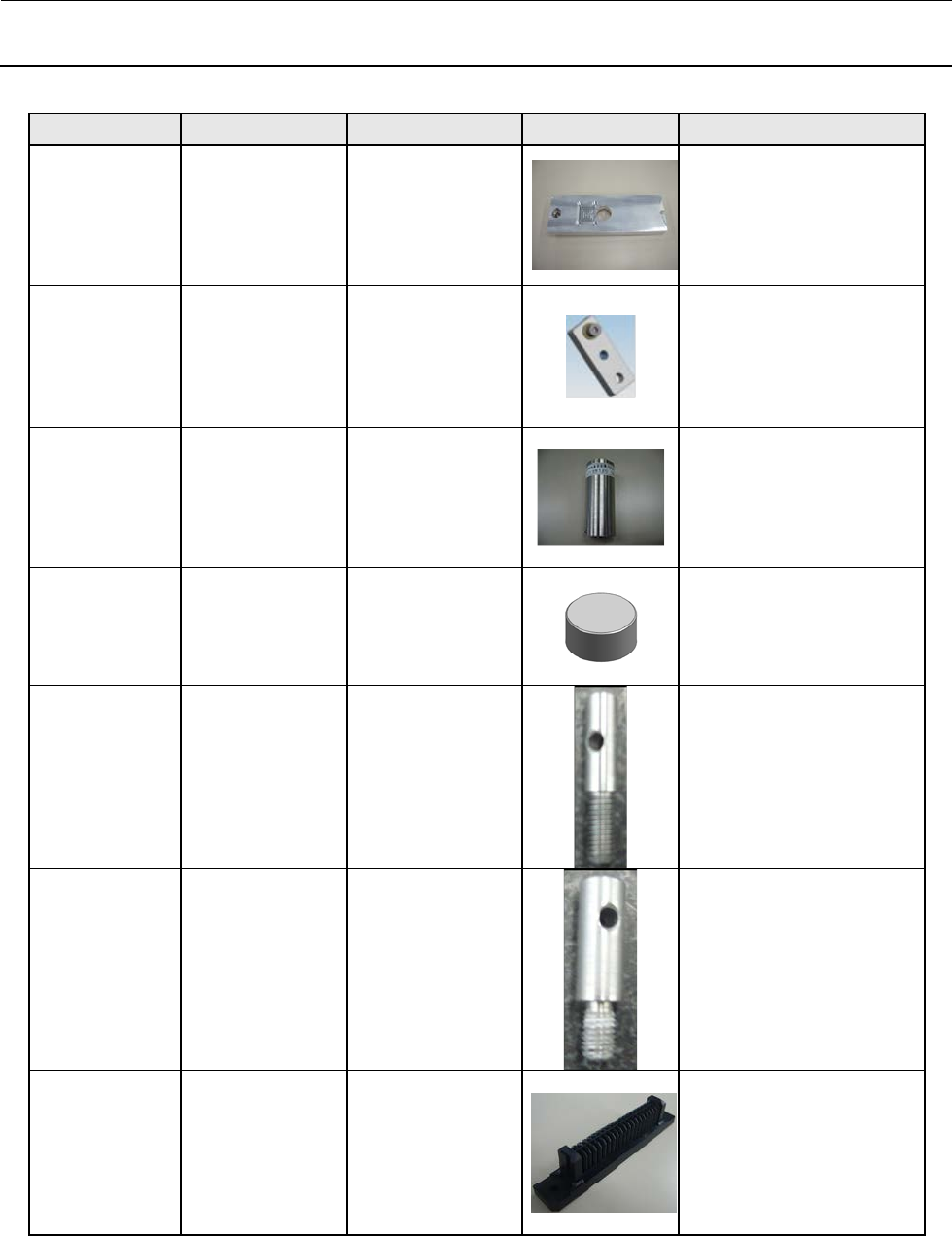

维修调整要领书
A-4
货号
品名
用途
图
备考
40044165 治具板组件 焊剂涂敷装置安
装位置示教
焊剂涂敷装置 OP 附件
40127647 表架_滑块_治具
_RX6 组件
把杠杆式千分表
和磁性表架的表
架安装在直线基
座上的治具
M5 的螺丝用于上侧导轨
的测定，M4 的螺丝用于下
侧导轨的测定
KE-3010/20V 的治具中删
除垫圈，增加 M5 螺丝
EZA2041992A 支撑台
高度治具
双通道传送
支撑台偏差
RX-7 共用
40161196 支撑台
高度治具 D
双通道传送
支撑台偏差
与 EZA2041992A 组合使用
40134191 JIG_TROLLEY_SH
AFT
在安装调整供料
器台的浮动连接
器时使用
RX-6/RX-6B/RX-6R 中新
设
40134192 JIG_SCREW
在安装调整供料
器台的浮动连接
器时使用
RX-6/RX-6B/RX-6R 中新
设
40162104 TROLLEY_JIG_CO
NNECTOR
在安装调整主体
侧的浮动连接器
时使用(工具连接
器用于供料器台
上。)
RX-6/RX-6B/RX-6R 中新
设
维修调整要领书
B-1
RX-6/RX-6B/RX-6R附录 测量仪器列表
机器名
必要规格
使用装置/用途
图
备注
刻度尺 刻度值：0.5mm 所有装置共用
游标卡尺 刻度值：0.05mm 所有装置共用
杠杆千分表 刻度值：0.01mm 所有装置共用
杠杆千分表 刻度值：0.002mm
所有装置共用
German 表架 所有装置共用
万用表 所有装置共用
扭矩扳手
(螺丝刀)
1.3～3.7N/m 所有装置共用/管理
螺丝紧固扭矩
与 M3、M4 内六角螺栓的
标准扭矩对应
扭矩扳手
(螺丝刀)
8.0～12.8N/m 所有装置共用/管理
螺丝紧固扭矩
与 M5、M6 内六角螺栓的
标准扭矩对应
