5-7-3
光纤放大器的更换
（1）光纤装配到放大器中
1） 请抬起放大器装置上部的杠杆。
2） 请将光纤牢牢地插入放大器装置的深部，揿下杠杆。
注） 装配时请不要搞错投光侧和受光侧。
注） 请用光纤附带的割刀切断光纤传感器的前端，然后插入放大器。
图 5-7-3-1 光纤的放大器
（2）放大器装置的拆卸和安装
1） 将放大器装置推入光纤插入侧。
2） 推入后把光纤插入侧抬起就可卸下放大器。
3） 安装时，将电缆侧的卡爪挂在 DIN 轨道上，把光纤插入侧向下方推入。
4） 放大器装置的安装順序请参照图 5-7-3-2。
图 5-7-3-2 放大器装置的拆卸和安装
表 5-7-3-1 放大器装置货号
放大器装置 货号 连接器标记
左光纤用 40094541 CN68（涂满 69）
右光纤用 40094541 CN69（涂满 68）
投光
受光
①
②
维修调整要领书
5-16

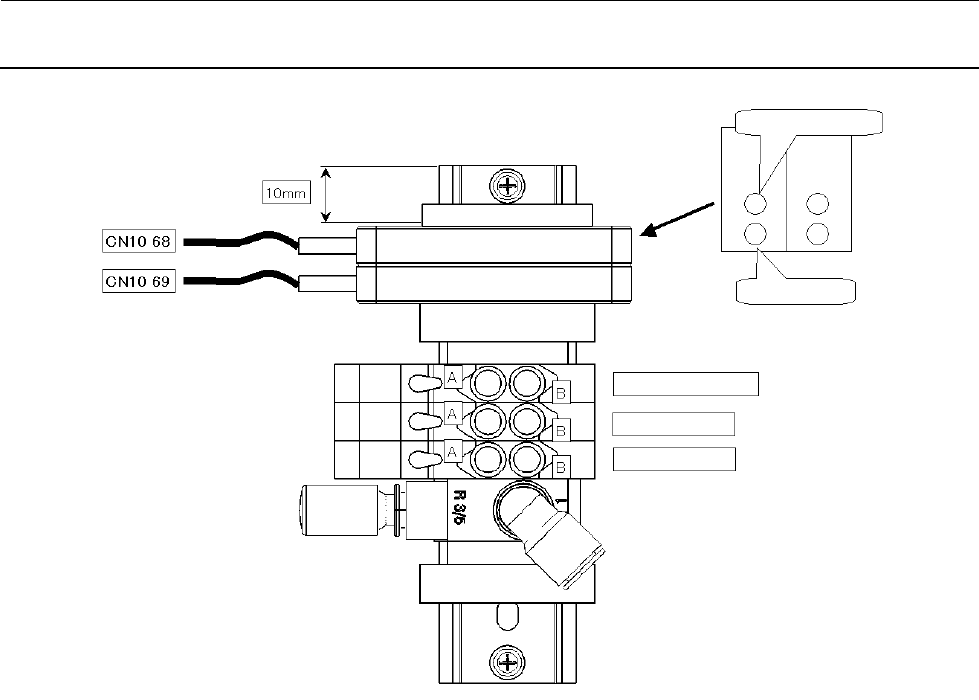

图 5-7-3-3 放大器装置的安装位置
左光纤
右光纤
上方是前侧(投光)
下方是后侧(受光)
锁定支承用
左侧支承用
右侧支承用
维修调整要领书
5-17
（3）放大器装置的增益调整
更换放大器、光纤后，请按以下步骤进行调整。
图 5-7-3-4 放大器装置显示部
1） 使传送装置的进深（基板宽度）为最大。
2） 将 SET/RUN 切换开关设置为“SET”。
3） 按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“Lon”改 变 为“ don”。
4） 接下来将操作键 MODE 按下几次，设置为
，按下 DOWN 键更改为副数显部的
“oFF”。
5） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“oFF”变 更 为“ Atc”。
6） 继续按下操作键 MODE，设置为
，确认是“PtUn”。如有不同，按下 DOWN 键将
副数显部更改为“PtUn”。
7） 继续按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“2000”变更为
“FULL”。
8） 继续按下操作键 MODE，设置为
，按下 DOWN 键将副数显部的“thrU”变更为
“LoFF”。
9） 继续按下操作键 MODE，设置为
，按 下 DOWN 键将副数显部的“on”变 更 为“ oFF”。
10） 将 SET/RUN 切换开关设置为“RUN”。
11） 按下 UP/DOWN 键，将副数显部的显示改变为“-80P”。
12） 将 SET/RUN 切换开关设置为“SET”。
13） 将操作键 MODE 按下几次，设置为
，按下 DOWN 键使副数显部改变为
“￤￤￤￤￤￤￤￤”。
14） 将 SET/RUN 切换开关设置为“RUN”。
锁定杆
拆装光纤
主数显（显示红色）
显示受光量或功能内容
副数显（显示绿色）
显示阈值或功能的设定值
操作键
功能的设定操作
动作指示灯（ch1）
橙色亮灯输出 ON
熄灯输出 OFF
动作指示灯（ch2）
橙色亮灯输出 ON
熄灯输出 OFF
SET/RUN 切换开关
SET/RUN 模式的切换
通道切换开关
选择要进行设定或显示的通道
