维修调整要领书
4-5
※偏光滤光镜的调整
1） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
2） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
3） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。

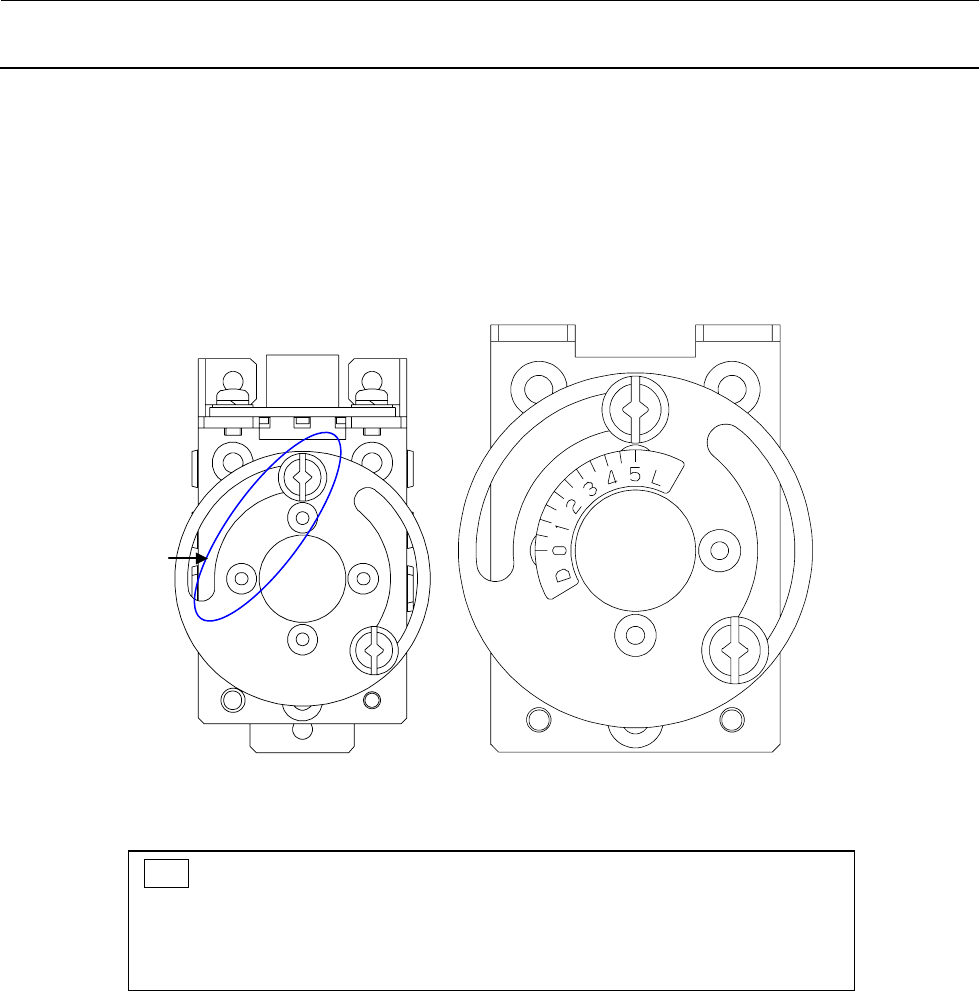

图 4-4-2 滤光镜位置调整及照明标签的粘贴
狭缝
注意
调整后，如果照明滤光镜U支架的狭缝位置偏移90度，请转动透镜滤光镜90
度后重新调整偏光滤光镜，使狭缝的位置与图4-4-2的朝向相同。
维修调整要领书
4-6
4-5
对焦调整
＜程序＞
1） 请把 OCC 焦点调整夹具安装在校准块上。
2） 请把 OCC 摄像机移到 OCC 焦点调整夹具上。（手动、自动）
3） 请以标准照明度点亮照明灯，启动焦点状态显示。
4） 请拧松 OCC①带垫片内六角螺钉（×3）上下缓慢移动。
（大约花五秒钟的时间完成最下点→最上点，最上点→最下点的移动）
5） 故调整 OCC 的高度，使焦点状态显示的最大值与当前值的数值基本相同，再固定装配螺钉。
6） 关掉照明，结束焦点状态显示。
OCC 焦点调整治具
线的进入方向
印刷面在上
①带垫片内六角螺钉
（×3）
最大值:
当前值:
最小值:
维修调整要领书
4-7
4-6
OCC照明的光量调整
＜程序＞
1） 手动控制，确认 OCC 照明亮灯。
2） 进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7
更换OCC部分后的从新调整
表 4-7-1 更换 OCC 部分后的从新调整项目一览
镜头
组件
照明
组件
CCD 摄像机
镜头
照明
基板组件
镜头
滤光镜
焦点调整 ○ － ○ － －
滤光镜调整 △ ○ △ － ○
OCC 光量调整（注） △ ○ △ ○ ○
OCC 偏差（注） ○ － ○ － －
辅助 OCC 偏差（注） ○ － ○ － －
原点粗调（注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
BMR 偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
VCS 摄像机偏差（注) ○ － △ － －
VCS 综合偏差（注） △ － △ － －
○：必须, △：确认, －：不需要
（注）参考 MS 参数
注意
为了防止对人体造成伤害，触摸屏操作时，请勿将手伸进机器
内，也不要将脸和头部靠近机器。
