维修调整要领书
4-6
4-5

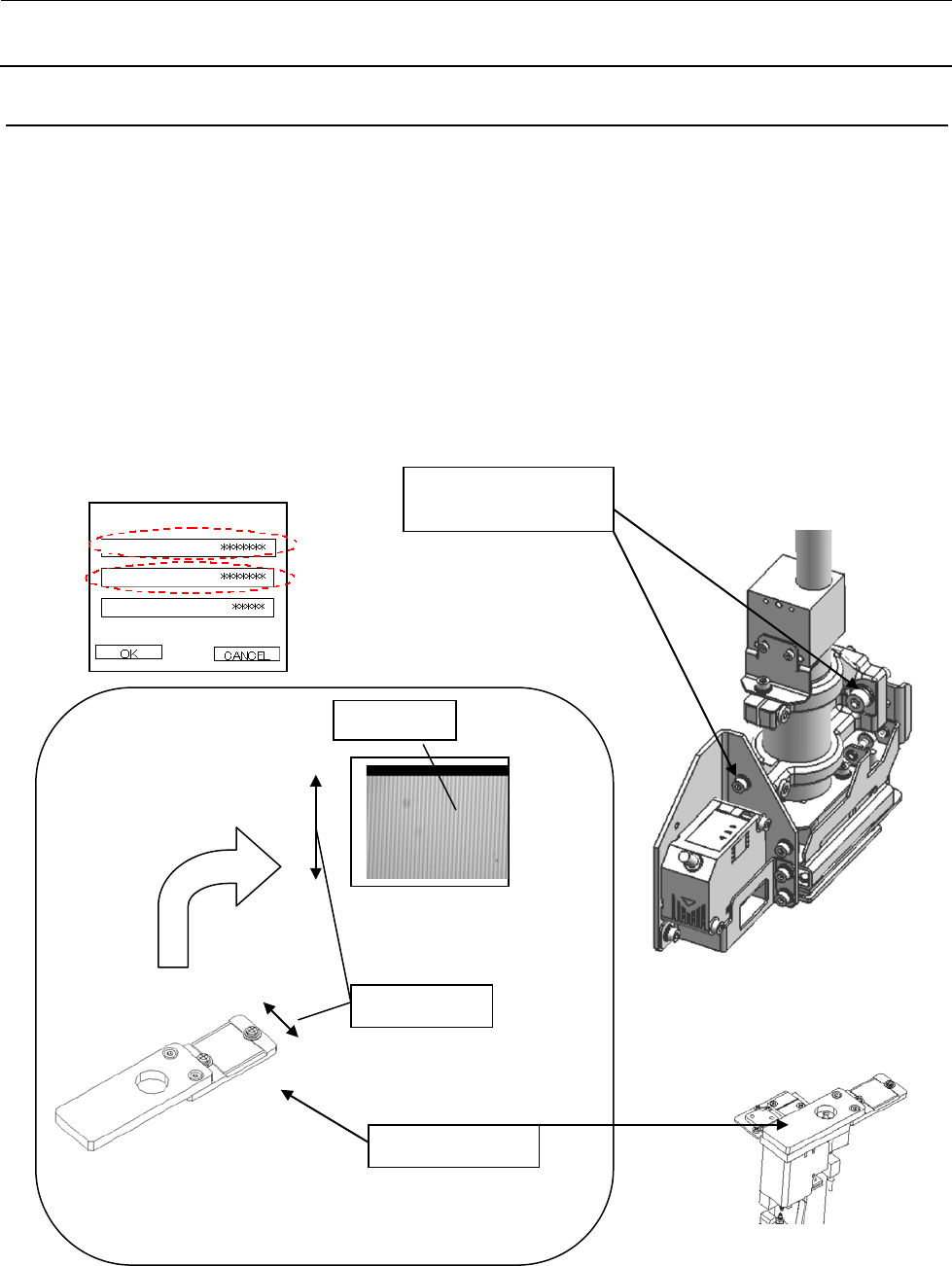

对焦调整
＜程序＞
1） 请把 OCC 焦点调整夹具安装在校准块上。
2） 请把 OCC 摄像机移到 OCC 焦点调整夹具上。（手动、自动）
3） 请以标准照明度点亮照明灯，启动焦点状态显示。
4） 请拧松 OCC①带垫片内六角螺钉（×3）上下缓慢移动。
（大约花五秒钟的时间完成最下点→最上点，最上点→最下点的移动）
5） 故调整 OCC 的高度，使焦点状态显示的最大值与当前值的数值基本相同，再固定装配螺钉。
6） 关掉照明，结束焦点状态显示。
OCC 焦点调整治具
线的进入方向
印刷面在上
①带垫片内六角螺钉
（×3）
最大值:
当前值:
最小值:
维修调整要领书
4-7
4-6
OCC照明的光量调整
＜程序＞
1） 手动控制，确认 OCC 照明亮灯。
2） 进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7
更换OCC部分后的从新调整
表 4-7-1 更换 OCC 部分后的从新调整项目一览
镜头
组件
照明
组件
CCD 摄像机
镜头
照明
基板组件
镜头
滤光镜
焦点调整 ○ － ○ － －
滤光镜调整 △ ○ △ － ○
OCC 光量调整（注） △ ○ △ ○ ○
OCC 偏差（注） ○ － ○ － －
辅助 OCC 偏差（注） ○ － ○ － －
原点粗调（注） ○ － ○ － －
头部偏差（注） ○ － ○ － －
BMR 偏差（注） ○ － ○ － －
HMS 偏差（注） ○ － ○ － －
贴片综合偏差（注） ○ － ○ － －
VCS 摄像机偏差（注) ○ － △ － －
VCS 综合偏差（注） △ － △ － －
○：必须, △：确认, －：不需要
（注）参考 MS 参数
注意
为了防止对人体造成伤害，触摸屏操作时，请勿将手伸进机器
内，也不要将脸和头部靠近机器。
维修调整要领书
5-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
5
基板传送
5-1
传送皮带的更换
1） 请松开传送皮带用张力挑帐皮带轮。
图 5-1-1 基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让
长度增加 0.5％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，请注意前、后侧缓冲区，施加皮带张力时要防止抬起。
表 5-1-1 传送带货号
标准 75mm 传送加长
传送皮带左右通用 40094541 40128525
左侧皮带的更换 右侧皮带的更换
