维修调整要领书
2-6
2-1-3
同步皮带的更换
2-1-3-1
同步皮带Z的更换
更换了同步皮带 Z 之后，需要重新输入 Z 轴高度有关和激光有关的 MS 参数。（输入项目请参照第 2-4
项【更换贴装头后的从新调整】。）
1） 先松开 Z 电动机的安装螺钉（3 个）。
2） 更换同步皮带 Z。
3） 组装请按相反的步骤进行。
4） 关于皮带张力调整，请参照第 2-1-2-1 项【Z 电动机的更换】进行调整。
※ 在 Z 电动机安装螺丝（3 个）上涂上锁定漆 242 后，拧紧固定，转矩为 2.3N・m。
※ 在 Z 轴升到最上方的状态下，在转轴标记指向 2 点钟方向的位置上，或在转轴 D 形切面成为图示位
置时，将 Z 电动机皮带轮固定。
2-1-3-2
同步皮带θ的更换
更换了同步皮带θ之后，需要重新输入轴的原点有关的 MS 参数。
（输入项目请参照第 2-4 项【更换贴装头后的从新调整】。）
1） 卸下轴承座①。
2） 从联轴节②拆下花键轴。
3） 花键套向下方拉，球螺花键向上方拉。
4） 更换同步皮带 θ。
5） 组装请按相反的步骤进行。
※ 在固定轴承座 L 时，请确认轴的旋转无障碍。
※ 皮带张力，请按照 2-1-2-2 项进行调整。

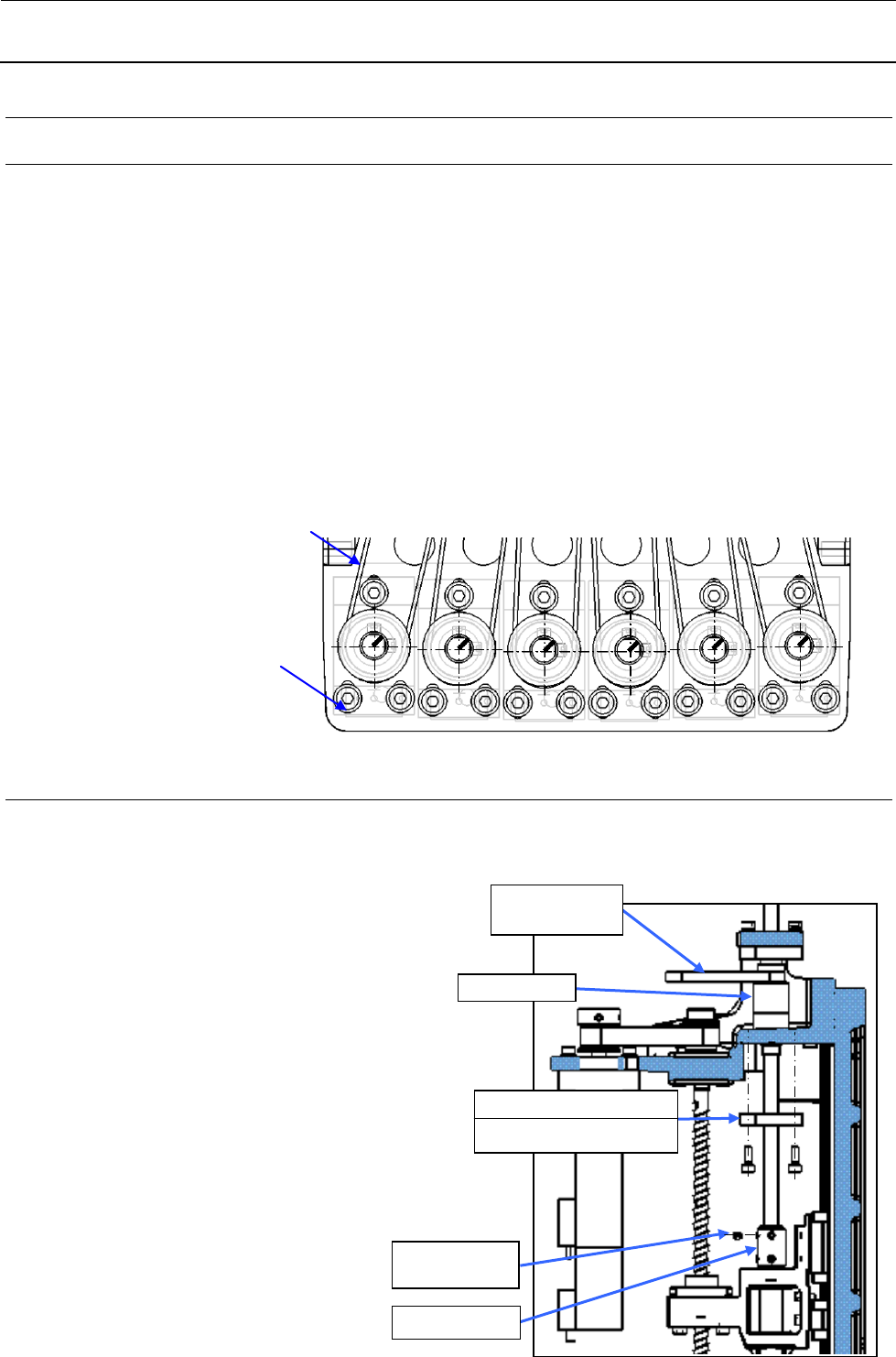

同步皮带 Z (40046522)
带垫片内六角螺栓
M3 L=16
L1～L3：①轴承座 LL
L4～L6：①轴承座 LR
球螺花键
②联轴节止
40046521
同步皮带 T
①SM8030312TP
止动螺丝 M3 L=3
维修调整要领书
2-7
2-1-4
LNC120 的更换
更换了 LNC120 之后，需要重新输入激光有关的 MS 参数。
（输入项目请参照第 2-4 项【更换贴装头后的从新调整】。）
1） 实施第 2-1-1 项的 1）～6），将驱动器箱抬起到上部并固定。
2） 拆下 LNC120。
3） 组装请按相反的步骤进行。
4) 接通电源后，请确认 LNC120 背侧的 LED5 和 7 亮绿色灯。
※ 安装前，请尽可能除去 LNC 支架上附着的 LOCTITE 粘结剂。
※ 安装 LNC120 时，请将 LNC 支架的销子放入定位孔，定位后固定。
※ 请在 LNC120 安装螺丝上涂敷 LOCTITE 粘结剂 243 后，以紧固扭矩①2.4N・m、②1.0N・m 固定。
名称
功能
状态
LED7 以太网的连接状态 ･如以太网已连接，亮绿色灯。
LED6 以太网的通信状态 ･以太网正常通信时以黄色闪烁。
LED5 传感器与主机通信及图像识别的准备状态 ･设备驱动程序启动后立即以红色闪烁。
･当以太网连接无效时，保持红色。
･一旦传感器可从主机接受指令，即变为绿色。
LED4 设备驱动程序初始化的状态 ･电源接通时亮红色灯。
･当设备驱动程序尚未下载时，电源接通后保持亮红色灯。
･当设备驱动程序的读入失敗时，红色与黄色交错闪烁。
LNC120（40129658）
②内六角螺栓 M4 L=12
①内六角螺栓 M3 L=16
LED4
LED5
LED7
LED6
维修调整要领书
2-8
2-1-5
贴装头提升气缸的更换
1） 实施第 2-1-1 项的 1）～6），将驱动器箱抬起到上部并固定。
2） 请实施第 2-1-1 项的 7）～10），拆卸贴装头。
3） 将贴装头水平放置，拆下贴装头托架 L/R 侧面的内六角埋头螺钉（M5 L=10），该螺丝是用来固
定贴装头托架 L/R 的，把贴装头托架 L/R 组件朝图示的箭头方向拆下。
4） 拆下气缸前端的螺母，卸下释放闩（注意不要丢失波形垫片及轴环）。
5） 拆下气缸上连接的φ4 空气管子。
6） 拆下气缸，拆下自动开关。
7） 组装请按相反的步骤进行。
※ 自动开关的安装位置为离气缸下端 3.5mm。
8） 如果连控制器也更换了，则在装释放闩之前需要调整。
＜速度控制器的调整步骤＞
① 从顶部菜单进入 MS 参数，选择功能条中的[简易控制] →［MSP］选项卡，在此状态下按紧急停
止按钮。
② 选择[喷嘴提升气缸]，使气缸启停（ON/OFF），使显示时间（msec）符合规格值。
通过旋转速度控制器的旋钮来调整时间。
规格值: 气缸下降时间 120±5 msec（左右之差在 5 msec 以内）
③ 调整后，将旋钮固定。
9） 将释放闩插入活塞杆，垫好波形垫片后旋入气缸螺母，拧到不能动为止。
※ 请将上侧的螺母旋入到活塞杆前端丝锥部的深处，在此位置上固定。
※ 请以手动方式开动电磁阀，确认释放闩上下活动顺畅。
内六角埋头螺钉
M5 L=10
