维修调整要领书
8-5
8-1-4

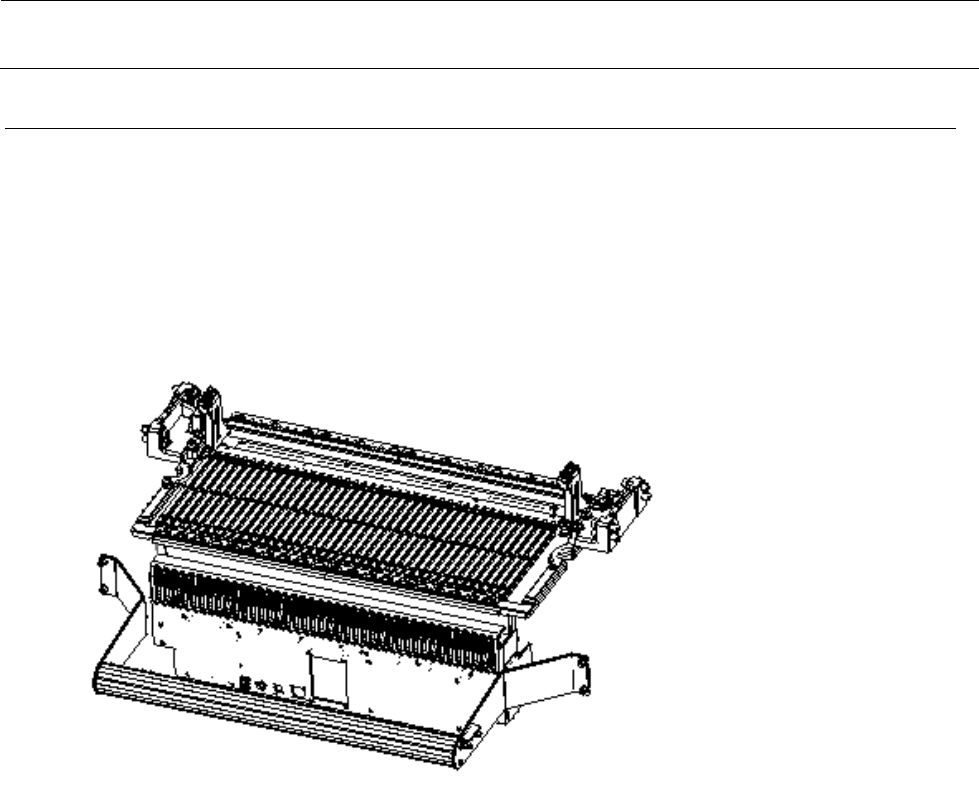

准备工作用连接器的更换
1) 请将挂在编带导向支架 R(固定台架)、或手推车安全外罩 R(统一更换台车)上的准备工作用的连
接器卸下。
2) 拔下准备工作用的连接器电缆及接在电动台架基板的转接电缆的连接插头，更换准备工作用的
连接器。
3) 安装时，请按逆向步骤进行。
维修调整要领书
8-6
8-1-5
继电器单元的更换(仅统一更换台车)
1) 请拆下固定螺丝（圆螺丝 M4 L=6），卸下继电器单元。
继电器单元，要在台架上升的状态下进行拆除。
2) 请切断从继电器单元伸出的电缆束线带。
3) 拔下继电器及计时器插座伸出的电缆。
4) 拆下继电器固定螺丝(带垫圈皿头小螺丝 M4 L=8)，更换继电器。
5) 将计时器从插座卸下。拆下插座固定螺丝(皿头小螺丝 M3X0.5 L=14)，更换插座及计时器。
6) 安装时，请按逆向步骤进行。
继电器单元
安装螺丝
内侧
切断束线带
计时器
继电器
插座
维修调整要领书
8-7
8-1-6
台架连接器A的更换(仅统一更换台车)
1) 请切断固定连接器 A 电缆的所有束线带。
2) 请拆下 PCB 外罩及电源盖 A。(参见 8-1-1,2)
3) 拆下固定在台架基板及电源上的台架连接器 A 的电缆。
4) 拆下固定螺丝（圆螺丝 M4 L=6），卸下连接器 A 外罩。
5) 拆下固定螺丝（圆螺丝 M8 L=12、圆螺丝 M4 L=6），卸下手推车安全外罩 R。
6) 拆下固定螺丝（六角凹头螺栓 M3 L=8），更换台架连接器。
7) 前后左右移动台架连接器 A，确认不会返回到头。
8) 安装时，请按逆向步骤进行。
连接器 A 外罩
请前后左右移动，确认不会返回到头
后加以紧固。
台架连接器 A
手推车安全外罩右
