维修调整要领书
17-9
17-4
基板宽度调整同步皮带的更换
1) 松开各 AWC 皮带的张力调整皮带轮，卸下 AWC 皮带。
2) 更换各 AWC 皮带。
3) 请用各张力调整皮带轮调整到适当的张力。
※ 调整时请使用 UNITTA 株式会社制造的声波式皮带张力计。
※ 调整值请参照【AWC 皮带_张力调整值一览表】。
40159084：AWC 皮带_237_3GT_9
张力测定位置（Span：73mm）
40159083：AWC 皮带_2229_3GT_9
张力测定位置（Span：966mm）
40092064：AWC 皮带_2025_3GT_9
张力测定位置（Span：768mm）
40128522：AWC 皮带_2100_3GT_9
张力测定位置（Span：555mm）
张力调整皮带轮
（电动机托架 RR）
张力调整皮带轮
（电动机托架 LR）
张力调整皮带轮
（张紧器托架 W2）
张力调整皮带轮
（张紧器托架 W3）
维修调整要领书
17-10

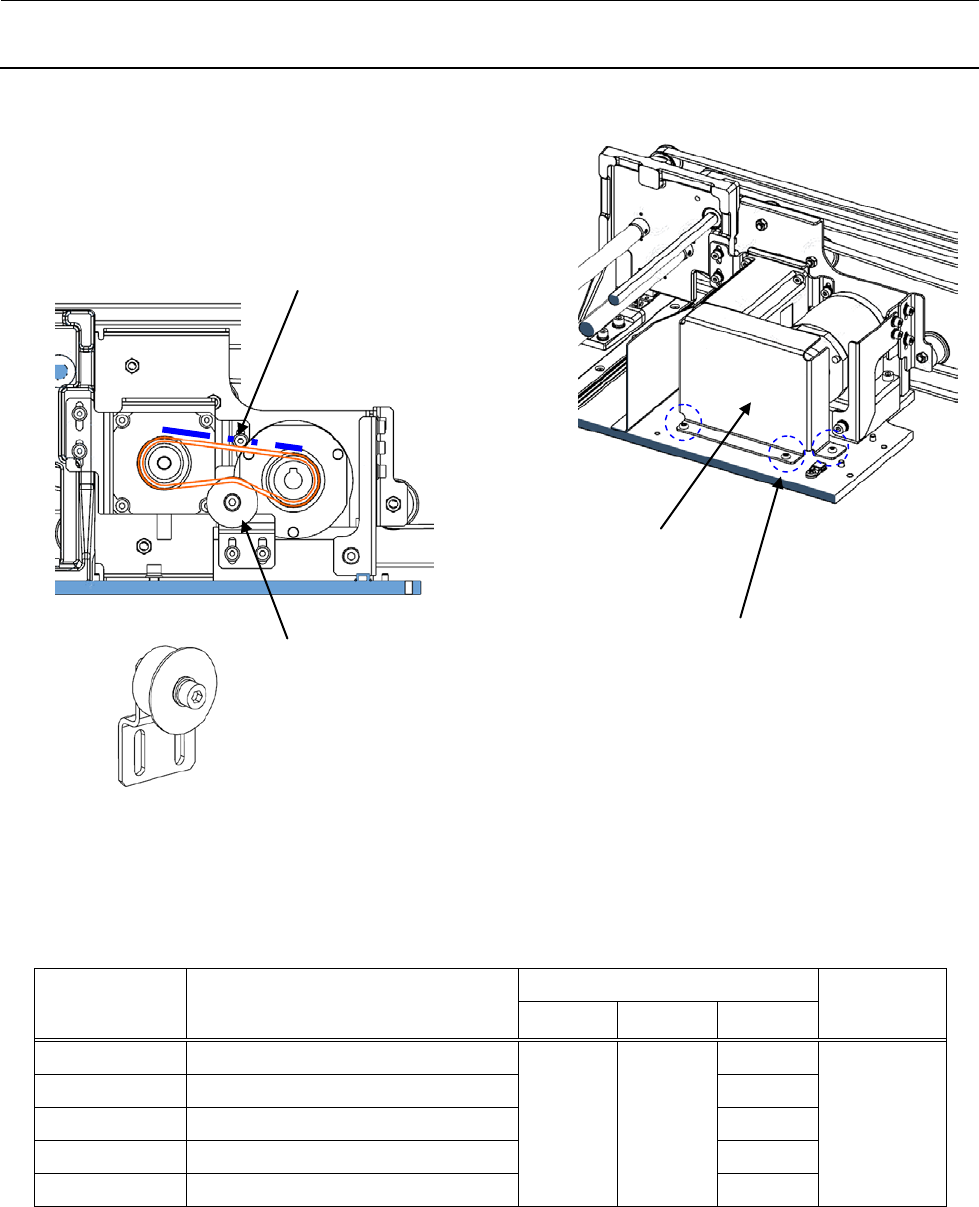

AWC 皮带_张力调整值一览表
货号
品名
张力测定计设定值
调整值
Weight
Width
Span
40092064 AWC 皮带_2025-3GT-9
2.5 g/m 9.0 g/m
768 mm
25±5 N
40128522 AWC 皮带_2100-3GT-9 555 mm
40159082 AWC 皮带_246_3GT_9 77 mm
40159083 AWC 皮带_2229_3GT_9 966 mm
40159084 AWC 皮带_237_3GT_9 73 mm
40159082：AWC 皮带_246_3GT_9
张力测定位置（Span：77mm）
张力调整皮带轮
（张紧器托架 CL）
皮带防护装置
圆头螺丝 M4 L=6
SM3040652TN
维修调整要领书
17-11
17-5
基板宽度调整（AWC）电动机的更换
17-5-1
AWC电动机（W2）的更换
1) 卸下挂在 AWC 电动机（W2）皮带轮上的 AWC 皮带。
※ 拆卸的操作顺序请参照“17-4 基板宽度调整同步皮带的更换”。
2) 拆下电动机托架 RR 组装螺丝，从传送机支架 RR 上卸下 AWC 电动机（W2）。
3) 卸下同步皮带轮 A 及电动机托架 RR。
4) 更换 AWC 电动机（W2）。
5) 组装时请按相反的操作顺序进行。
※ 电动机凸面与皮带轮的间隙为 2mm。
电动机托架 RR
AWC 电动机组件（40129040）
带垫片内六角螺栓 M5 L=10
SL6051092TN
带垫片内六角螺栓 M4 L=10
SL6041042TN
同步皮带轮 A
止动螺丝 M3 L=3（SM8030312TP）
2mm
电动机凸面
