维修调整要领书 5-5 5- 4 AWC （基板宽度调整）电动机的更换 1 ） 请拆下电动机中继电缆的连接器。 2 ） 请松开 AWC 电动机托架的 4 个螺丝，将正时皮带从正时皮带轮上拆下。 3 ） 请拆下电动机的 4 个螺丝，卸下电动机。 4 ） 把要换上的电动机轴端面与正时皮带轮对齐，涂敷 LOCTITE 粘结剂 243 ，安装止动螺丝。 5 ） 请将止动螺丝临时定位，上下移动电动机使正时皮带的张力调整为 39N ～ 49N 。 …
维修调整要领书
5-4

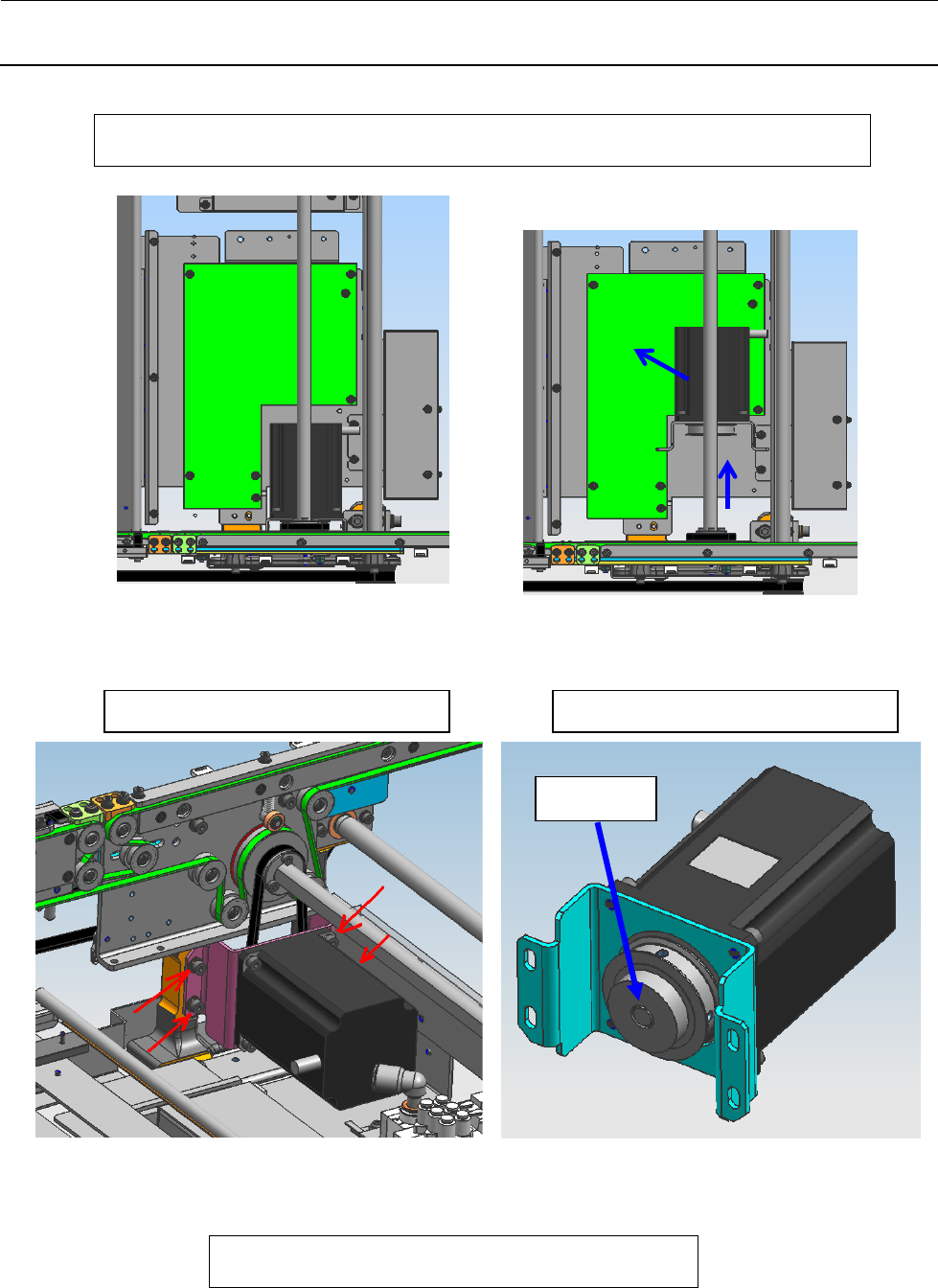

图 5-3-3 传送带电动机托架 R 图 5-3-4 传送带 PWB 护罩 C
图 5-3-5 传送带电动机托架 L 图 5-3-6 传送带电动机皮带轮
松开传送带电动机托架止动螺丝，拆下正时皮带，把电动机连同托架一起拆下
把电动机连同托架一起拆下 拆下传送带电动机皮带轮
端面一致
请按相反的順序组装，进行正时皮带的张力调整
维修调整要领书
5-5
5-4
AWC（基板宽度调整）电动机的更换
1） 请拆下电动机中继电缆的连接器。
2） 请松开 AWC 电动机托架的 4 个螺丝，将正时皮带从正时皮带轮上拆下。
3） 请拆下电动机的 4 个螺丝，卸下电动机。
4） 把要换上的电动机轴端面与正时皮带轮对齐，涂敷 LOCTITE 粘结剂 243，安装止动螺丝。
5） 请将止动螺丝临时定位，上下移动电动机使正时皮带的张力调整为 39N～49N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=9.0, Span=90）。
6） 调整后，请旋紧螺丝将电动机固定。
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏
图 5-4-1 AWC 电动机托架 图 5-4-2 电动机和正时皮带轮
AWC 电动机托架
端面一致
维修调整要领书
5-6
5-5
正时皮带的更换
5-5-1
传送宽度调整用牙轮皮带的更换
1） 请拆下电动机中继电缆的连接器。
2） 请松开 AWC 电动机托架的 4 个螺丝，把电动机向上方移动临时定位。
3） 请拆下正时皮带换上新的正时皮带。
4）上下移动 AWC 电动机托架，将正时皮带的张力调整到 39N～49N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=9.0, Span=90）。
5） 调整后，请旋紧螺丝将电动机固定。
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏
图 5-5-1-1 AWC 电动机托架 图 5-5-1-2 传送宽度调整用牙轮皮带
AWC 电动机托架
