维修调整要领书 1-1 危险 为 了防止突然的起 动 造成事故， 请 关掉 电 源之后再 进 行操作。 1 XY 装置 1- 1 电磁标尺的更换 1 ） 从支架上卸下电磁标尺头。 2 ） 请剥掉旧的电磁标尺。 3 ） 把电磁标尺的安装面和电磁标尺进行完全脱脂。 注意 1 ： 更换前要把电磁标尺放在装置附近 1 个小时以上， 等装置和电磁标尺的温度相同时进行更换。 注意 2 ： 脱脂剂推荐用「优质机械用棉纱」。 注意 3 ： 电磁标尺在横…
维修调整要领书
17-7 光纤传感器的更换 .............................................................. 17-18
17-7-1 传感器放大器的更换 ....................................................... 17-19
17-7-2 传感器放大器阈值的设定 ................................................... 17-20
17-7-3 停止传感器的更换 ......................................................... 17-21
17-7-4 IN/OUT 传感器的更换 ...................................................... 17-24
17-7-5 IN/OUT 传感器受光量的确认 ................................................ 17-26
17-8 轨道限位传感器的更换 .......................................................... 17-27
17-8-1 第 2 轨道和第 4 轨道限位传感器的更换 ....................................... 17-27
17-8-2 第 2 轨道=第 3 轨道干渉传感器的更换 ........................................ 17-29
17-8-3 第 3 轨道=第 4 轨道干渉传感器的更换 ........................................ 17-30
17-9 支承销检出传感器的更换 ........................................................ 17-31
17-9-1 支承销检出传感器的更换 ................................................... 17-31
17-9-2 支承销检出传感器的设定 ................................................... 17-33
17-10 支承装置的更换 ............................................................... 17-34
17-10-1 支撑台电动机和联轴节的更换 .............................................. 17-34
17-10-2 原点传感器和限位传感器的更换 ............................................ 17-36
17-11 电动机驱动器和继电器的更换 ................................................... 17-37
17-12 电磁阀的更换 ................................................................. 17-39
17-13 后侧通道基准轨道的更改 ....................................................... 17-42
18 IFS-NX (CAN) ............................................... 18-1
18-1 连接图 ......................................................................... 18-1
18-2 MPC 和 HUB 的更换方法 ........................................................... 18-2
18-3 BANK ID 基板的更换方法 ......................................................... 18-5
RX-6/RX-6B/RX-6R 附录 夹具表 ................................... A-1
RX-6/RX-6B/RX-6R 附录 测量仪器列表 ............................. B-1
维修调整要领书
1-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
1
XY装置
1-1
电磁标尺的更换
1） 从支架上卸下电磁标尺头。
2） 请剥掉旧的电磁标尺。
3） 把电磁标尺的安装面和电磁标尺进行完全脱脂。
注意 1： 更换前要把电磁标尺放在装置附近 1 个小时以上，等装置和电磁标尺的温度相同时进行更换。
注意 2： 脱脂剂推荐用「优质机械用棉纱」。
注意 3： 电磁标尺在横向，相对于规定值的偏差量：±0.1mm 以内。
注意 4： 请不要将带磁性驱动器、后备销等磁石类的东西靠近电磁标尺。因为这将会成为发生故障的
原因。
维修调整要领书
1-2
1-1-1

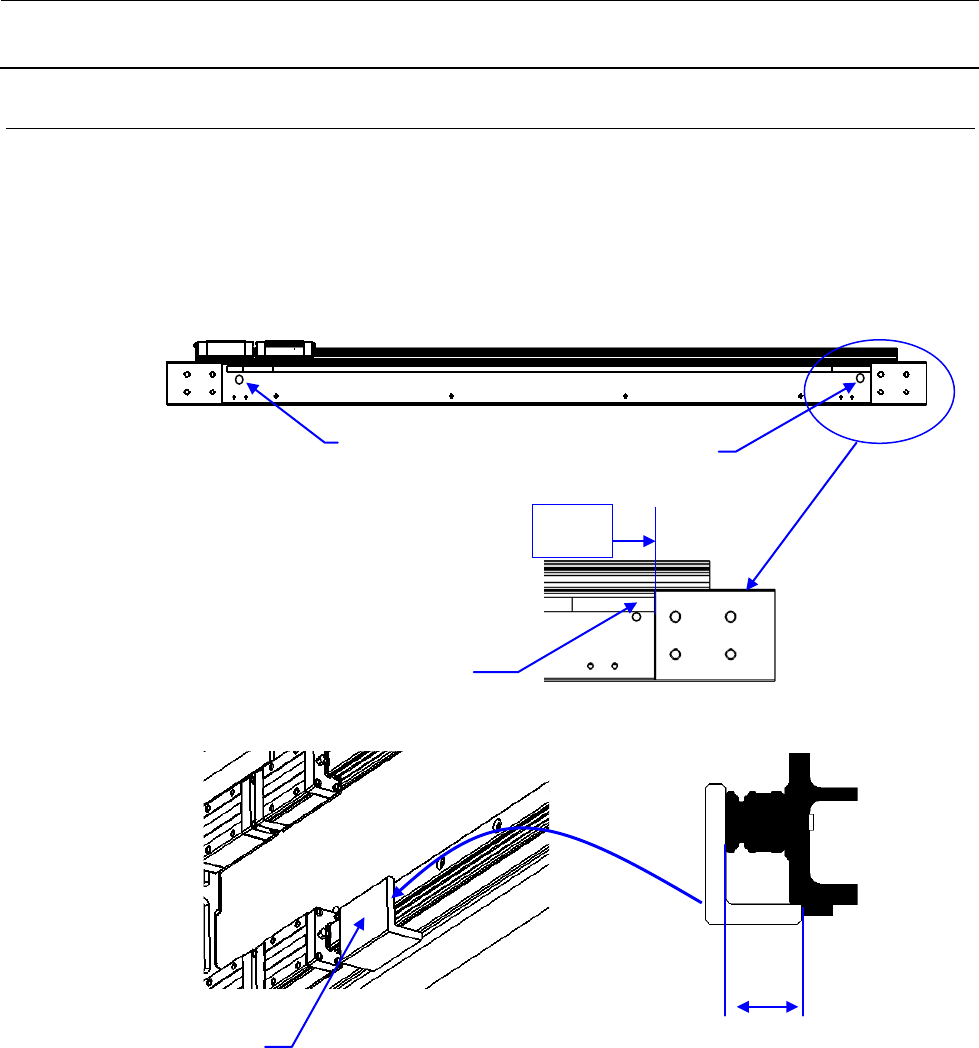

X轴磁尺的装贴位置
1） 以 X 框架的加工面为基准进行装贴，要使标签处于右面。
并且，Y 方向装贴时要把磁尺的端部顶到销子（2 处），中央附近则沿着治具装贴。
2） 确认 X_MSL_INSTALL_JIG 与磁尺之间无空隙。
3） 确认没有浮起。
19.05±0.1
X_MSL_INSTALL_JIG
下面
顶到销子
顶到销子
加工面
拉平
标签侧
