维修调整要领书 9-8 3 ） 请拆下气缸的空气管子。 4 ） 请拆下接头块的止动螺丝 ( 内六角螺栓 M6 L=40) ，使活塞杆退缩。 5 ） 请用镊子的尖头等尖的东西取下刀刃锪孔部的塞子。 请拆下止动螺丝 ( 内六角螺栓 M4 L=12 、内六角螺栓 M4 L=16) ，从直线导轨上拆下活动刀刃组件。 活动刀刃组件 接头块的止动螺丝 (2 处 )
维修调整要领书
9-7
9-3

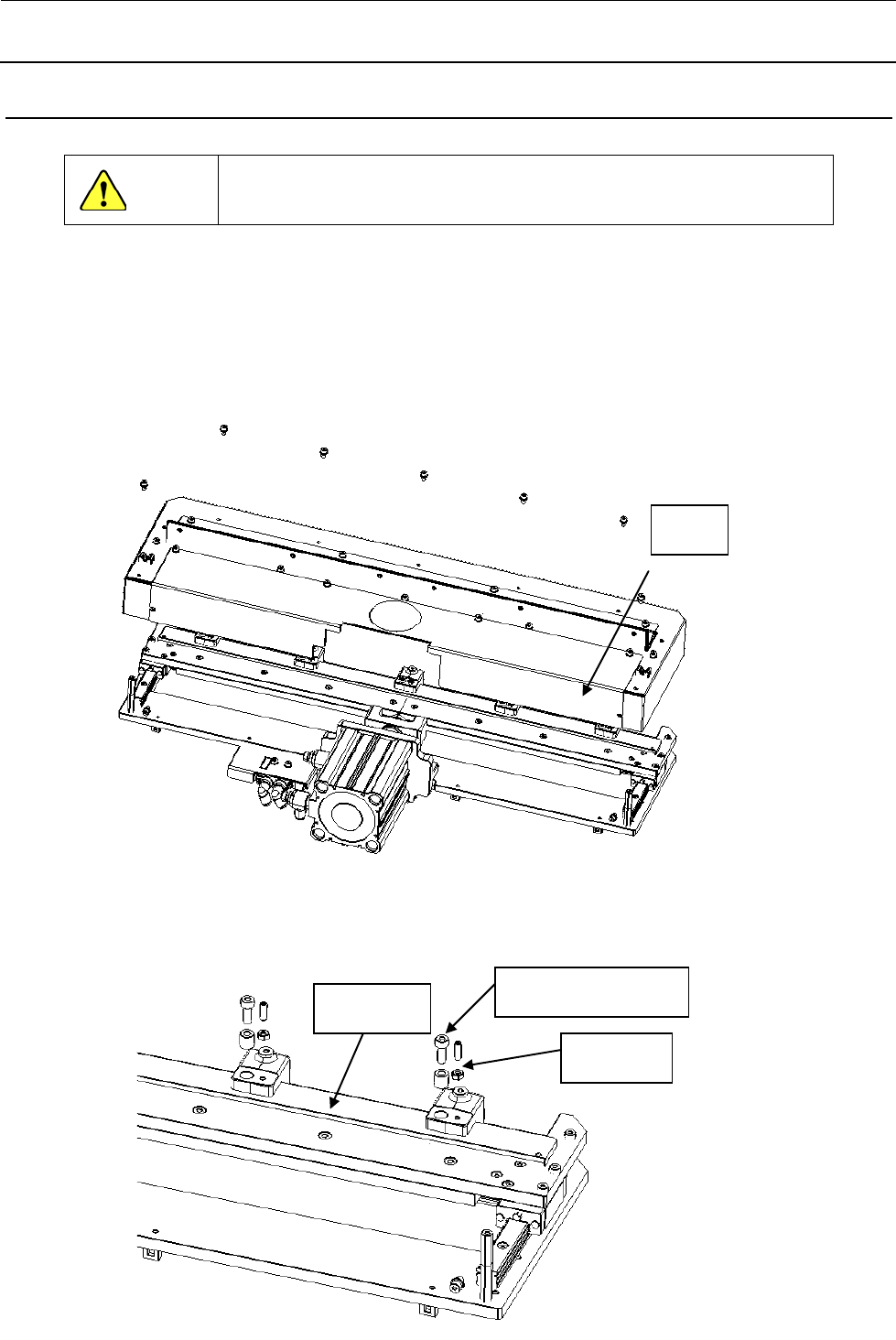

切带机刀刃的更换
危险
刀刃的操作要十分小心。
※ 更换刀刃请在切带装置从贴片机上卸下的状态下进行。
※ 关于从贴片机主体上的卸下请参照 9-2。
1） 请拆下止动螺丝(带垫片内六角螺栓 M4 L=8)，拆下护罩。
2） 请拆下调整锁紧压力用的止动螺丝以及固定刀刃的止动螺丝（内六角螺栓 M5 L=14)（5 处）。
请拆下固定刀刃。
止动螺丝
固定刀刃止动螺丝
固定刀刃
护罩
维修调整要领书
9-8

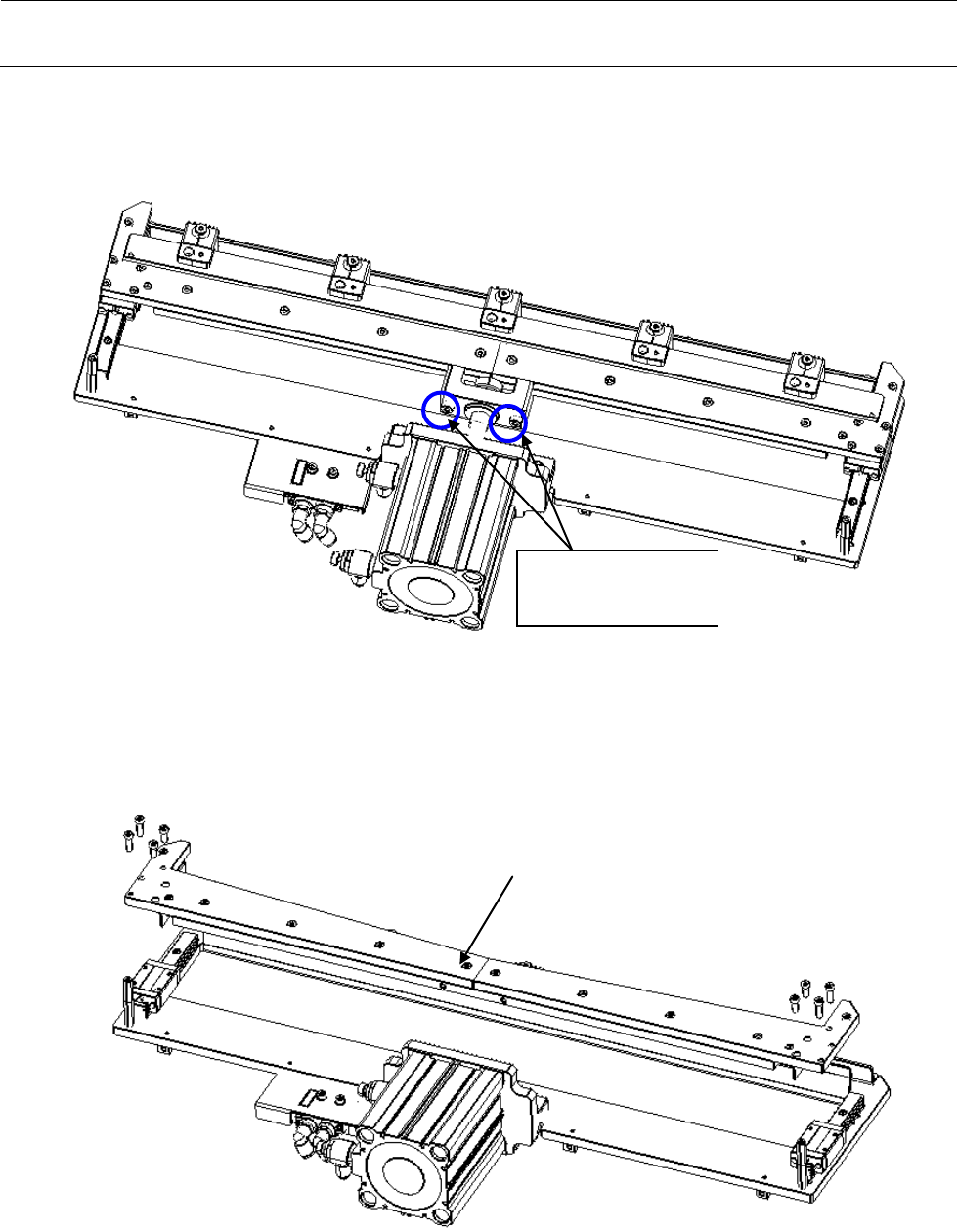

3） 请拆下气缸的空气管子。
4） 请拆下接头块的止动螺丝(内六角螺栓 M6 L=40)，使活塞杆退缩。
5） 请用镊子的尖头等尖的东西取下刀刃锪孔部的塞子。
请拆下止动螺丝(内六角螺栓 M4 L=12、内六角螺栓 M4 L=16)，从直线导轨上拆下活动刀刃组件。
活动刀刃组件
接头块的止动螺丝
(2 处)
维修调整要领书
9-9

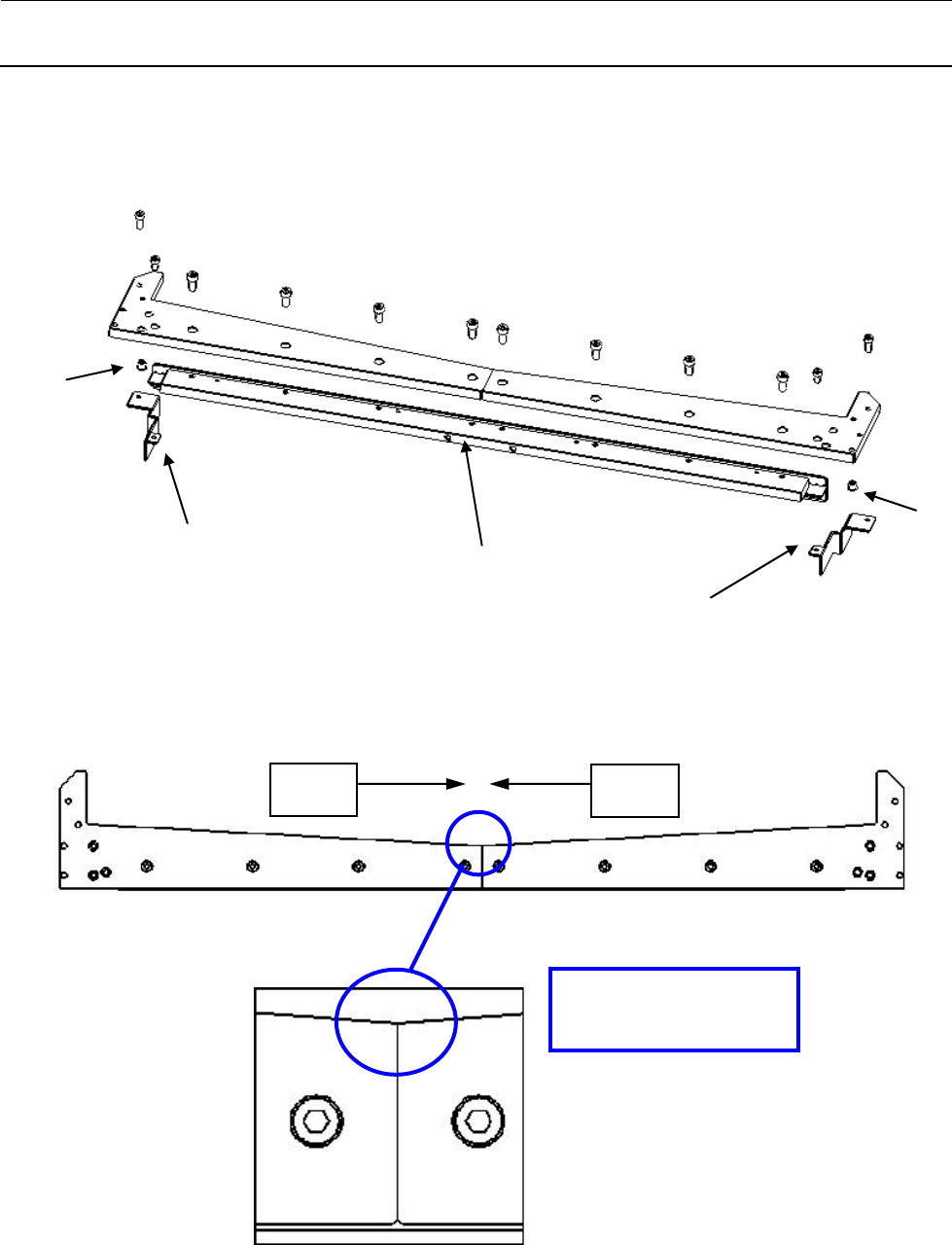

6） 请拆下止动螺丝(内六角螺栓 M5 L=12)，将活动刀刃从接头板上拆下。
7） 请从活动刀刃上拆下导带侧边板 LR 和止动销，更换活动刀刃。
8） 请把活动刀刃装到接头板上。请在止动螺丝上涂敷 LOCTITE 粘结剂 243。
接头板
导带侧边板 L
导带侧边板 R
止动销
止动销
顶紧
顶紧
在刀刃的对接前端部
不能有高低差和空隙
