维修调整要领书
5-27
5-12-5
皮带支架组件间隙的从新调整
BU 皮带支架组件的滚柱部与支撑台驱动用正时皮带的间隙为 0.1mm｡

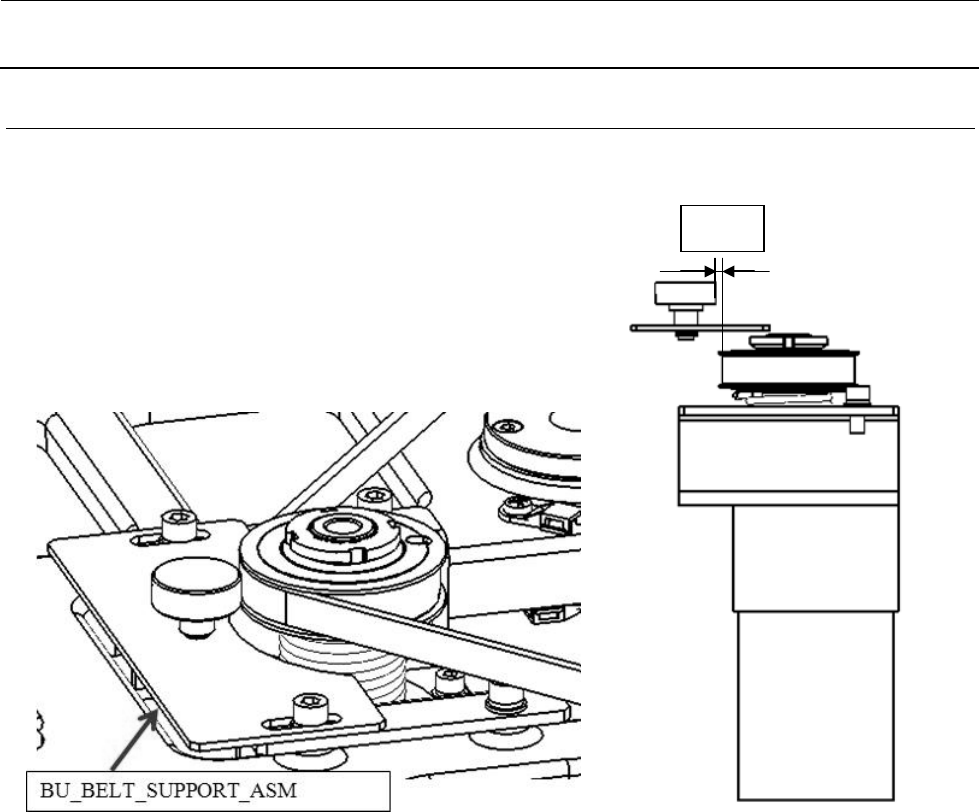

图 5-12-5-1 BU 皮带支架组件 图 5-12-5-2 BU 电动机和 BU 皮带支架组件
0.1mm
维修调整要领书
5-28
5-13
支承制动器的更换
1） 支承制动器的前后位置请确认，当气动为 ON 状态时，在支承制动器（橡胶部）碰到滚珠螺杆法兰
外周的状态下，图示的 A 尺寸为 5mm。
2） 支承制动器的锁定传感器位置是，从气缸的后端一侧将传感器朝“B 方向” 移动，变为 ON（LED
亮灯）之后再移动 1mm，在此位置上固定。
※ 请一定要确认气缸动作时 LED 亮灯。
3） 速度控制器的调整 从全关闭倒转三圈，在此位置上固定。

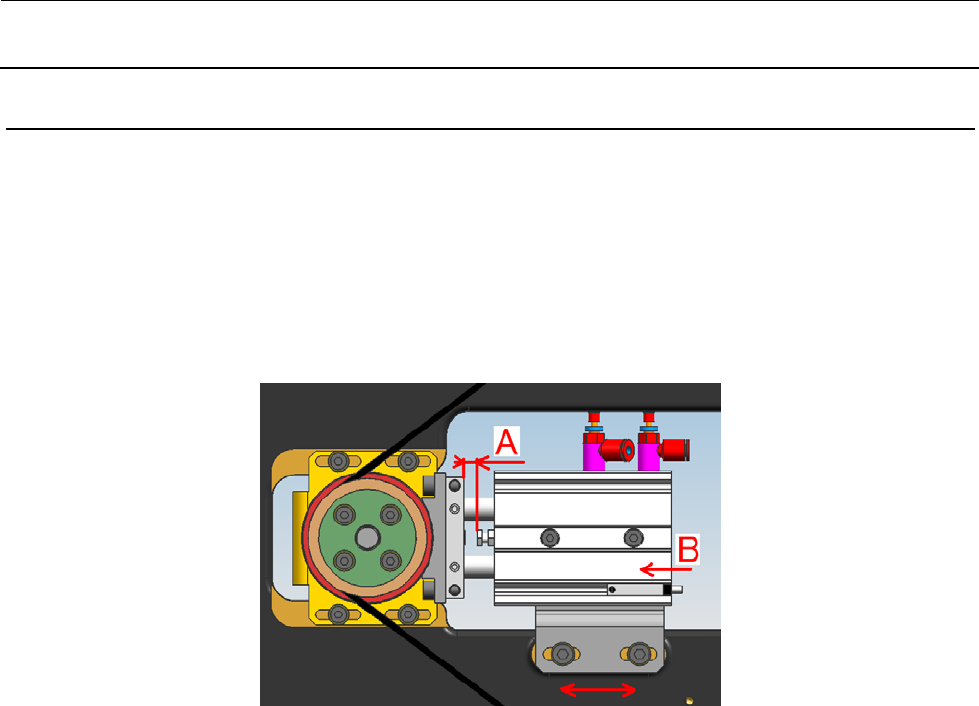

图 5-13-1 支承制动器
<调整方法>
1） 在气动为 ON 的状态下，松开支承制动器托架止动螺丝进行调节。
调整到 A 尺寸为 5mm。
2） 松开传感器的止动螺丝，从气缸的后端一侧将传感器朝“B 方向”移动，变为 ON（LED 亮灯）之后
再移动 1mm，在此位置上固定。
3） 请一定要确认气缸动作时 LED 亮灯。
4） 先松开一下速度控制器的锁定螺母，旋紧到全闭状态，再回到倒转三圈的位置，用锁定螺母固定。
维修调整要领书
5-29
5-14
支承导向气缸的更换
1） 请按照第 5-12 支承台电动机的更换（BU 台电动机更换）拆下支承台。
2） 请拆下螺母和螺丝，拆下气缸。
3） 请将新的气缸安装到支承台上，将螺母固定时要做到在活塞杆伸长的位置上支承台与侧梁的高低
差为 0.5mm。
4） 此时请把传感器从气缸后端侧向箭头方向移动，在开始亮灯位置和熄灯位置的中间位置上将传感
器固定。
5） 请把速度控制器的锁定螺母旋紧到全闭状态，再倒转 3 圈，用锁定螺母固定。
6） 请按照第 5-12 支承台电动机的更换（BU 台电动机更换）组装支承台。
图 5-14-1 支承导向气缸 图 5-14-2 支承台与侧梁的高低差
图 5-14-3 气缸 传感器调整
