维修调整要领书
2-36
2-3-8

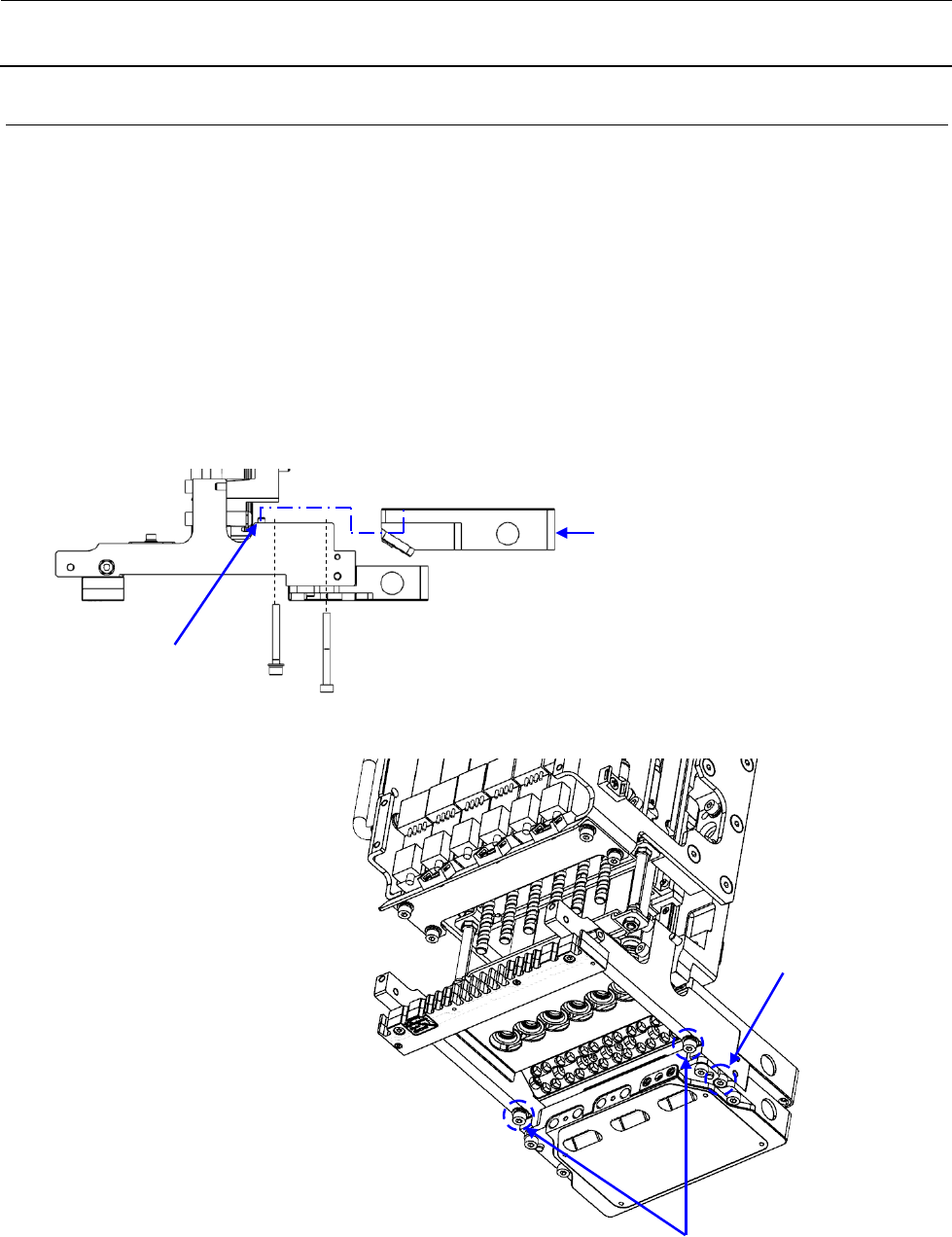

EPV120 的更换
1） 实施第 2-1-1【6 吸嘴贴装头装置的更换】的 1）～3），拆下 EPV120 的电缆连接。
2） 拆下 EPV120。
3） 安装时请按相反的操作顺序进行。
4） 请用 MS 参数从取得 EPV 偏置。
※ 安装前，请尽可能清除固着在螺丝上的 LOCTITE 粘结剂。
※ 安装 EPV120 时，请把 LNC 的支承销插入定位孔，定位后进行固定。
※ 请在 EPV120 安装螺丝上涂敷 LOCTITE 粘结剂 243 后，以紧固扭矩 2.4N・m 予以固定。
带垫片内六角螺栓
M4 L=35
内六角螺栓
M4 L=40
EPV120 (40129657)
平行销
维修调整要领书
2-37
2-4
更换贴装头部分后的从新调整
激光
偏差
贴装头
偏差
贴装综合
偏差
VCS 摄像机
偏差
VCS 综合
偏差
齿槽
偏置
高载荷控制
偏置
贴装头装置 ○ ○ ○ ○ ○ ○ ○
Z 电动机 ○ ○ ○
θ电动机 ○ ○ ○ ○
同步皮带 Z ○ ○ ○
同步皮带θ ○ ○ ○
LNC120 ○ ○ ○
Z 滑动轴 ○ ○ ○ ○ ○
※ MS 参数请从左边按顺序输入。
※ 更换贴装头装置组、Z 电动机、同步皮带 Z 后进行激光偏差输入时，请将激光偏差的基板上面
高度值置为 0 之后重新取得。
※ 如果仍是更换前的偏差值，有些情况下可能不能正确取得偏差或不能自动取得。
※ 关于齿槽偏移量及高载荷控制偏置，请在使用高载荷控制选项时在 3 吸嘴贴装头的情况下进行
取得。
维修调整要领书
3-1
3
贴装头周边部件
3-1
电磁阀零件的更换
降低主体的原压力，进行更换。
3-1-1
电磁阀的更换
1） 拆下①圆头螺丝 M4（×4），拆下贴装
头支架 U 形罩。
2） 松开②带垫片螺丝（×4）的下侧 2 个，拆下上侧 2 个和线束、
空气管子，连同电磁阀托架一起拆下。
3） 先拆卸④盆头螺钉（×2），再拆卸各电磁阀。（注意不要弄丢电磁阀背面的垫圈）
4） 装配请按相反的步骤进行。
5） 更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。
※ ④盆头螺钉（2 个）和密封垫圈（1 个）是各电磁阀的附属品。
①圆头螺丝 M4（×4）
贴装头支架 U 形罩
图 3-1-1-1 护罩的拆卸
图 3-1-1-3 电磁阀的拆卸
紧固扭矩：
0.12±0.02N·m
④盆头螺钉（×2）
真空破坏用的电磁阀
真空发生用的电磁阀
图 3-1-1-2 电磁阀托架的拆卸
②带垫片螺丝（×4）
电磁阀托架
