SUPERIMPOSE BOARD (40129641)
【功能】
SUPERIMPOSE BOARD 是用于
将摄像机拍摄的图像显示在 Windows
画面里(叠加)进行图像处理的基板。
从 CPU BOARD 通过 RS-232C 进行控制。
控制功能不仅将图像显示在画面里，
还可切换图像的信号、取得触控面板
控制信号及 CH 切换(前/后监视器切
换)。
【DIP 开关类的设定】
SUPERIMPOSE BOARD 上没有 DIP 开关。
【LED 显示的意思】
LED1(绿灯亮)：电源接通(+12V)
LED2(绿灯亮)：电源输出中(监视器 1)
LED3(绿灯亮)：电源输出中(监视器 2)
LED4：DVI 信号输入中(绿灯亮)
：无 DVI 信号(绿灯闪)
LED5：NTSC1 输入中(绿灯亮)
：无 NTSC1 信号(绿灯闪)
LED6：NTSC2 输入中(绿灯亮)
：无 NTSC2 信号(绿灯闪)
LED7：硬件更新中(绿灯闪)
【更换后的调整项目】
没有特别调整项目。
【更换步骤】
① 更换操作，务必在关闭主电源及主断路器、主开关的状态下进行操作。
② SUPERIMPOSE BOARD 是安装在控制箱右侧配置的 PCB 支撑上，要取出来更换。
③ 取出 PCB 支撑后，拆下 4 个 SL4O3O691SC，拆下 KEYBOARD/MOUSE SELECTOR(4OOO3281)。
④ 拆下 2 个 SL4O3O691SC、4 个 HXOO354OOOO 后，即可取出 SUPERIMPOSE BOARD。
⑤ 将取出的 SUPERIMPOSE BOARD 更换为新品，按照取出时的相反步骤进行安装。
元件配置：
维修调整要领书
12-37
12-4
ATX电源
警告
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的
状态。请确认主机的主断路器及主开关为 OFF。总开关是指安
装在建筑物上的电源开关，不是主机开关。
【功能】
向控制箱提供 DC+3.3V、DC+5V、
DC+12V、DC-12V、DC+5VSB。
停电时，会从连接的电池单元（M/C Rev.C 以前：
40048007，M/C Rev.D 以后：EZ175664711）
输出后备电源。
【DIP 开关类的设定】
ATX 电源没有 DIP 开关类。
【LED 显示的意思】
ATX 电源没有 LED 灯。
【更换后调整项目】
没有特别项目。
【更换步骤】
① 更换操作时，务必在将主电源及主断路器、主开关均置为 OFF 的状态下进行操作。
② 请拆下前侧下部排出导轨及中央下部的外罩。
③ 拔掉面前的插头，拆下 2 个 SL6O4O892TN。
④ 将 ATX 电源向面前拉，拔掉后侧的插头。
⑤ 从 ATX 电源拆下 ATX BRAKET(2 个)，更换新品
后，按照拆卸的逆向步骤进行安装。
维修调整要领书
12-38
12-5

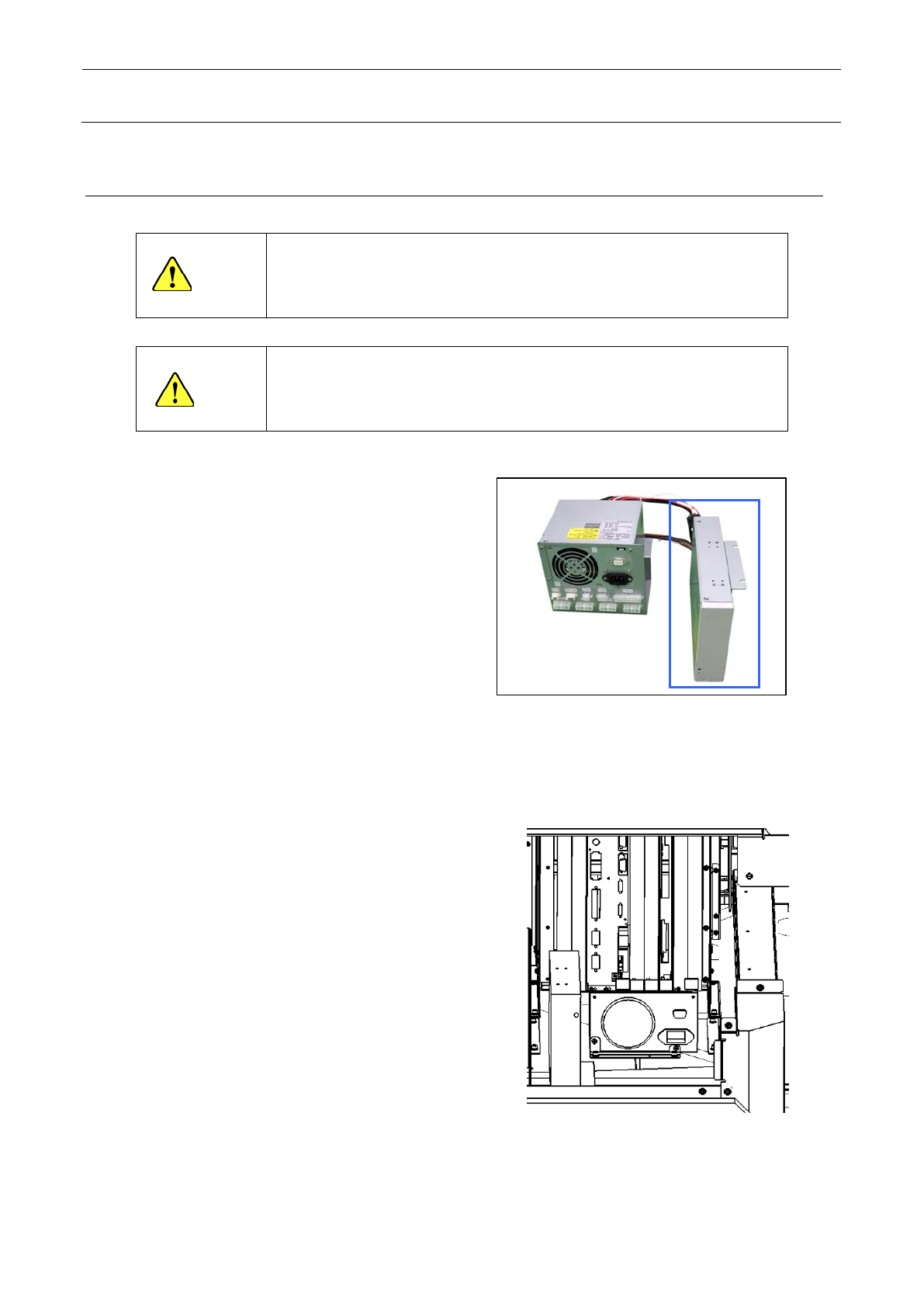

电池单元
警告
为了避免因触电导致的重伤事故，请将总开关置于「关闭」的
状态。请确认主机的主断路器及主开关为 OFF。总开关是指安
装在建筑物上的电源开关，不是主机开关。
警告
1）请摘下手表、戒指、项链或其他金属物之后，再进行操作。
2）请使用带有绝缘把手的工具。
3）请勿在电池上放置工具或金属零件。
【功能】
停电时，会接通连接的 ATX 电源（M/C Rev.C 以前：
40048006，M/C Rev.D 以后：EZ146897911），
向控制箱输出后备电池电源。
【DIP 开关类的设定】
电池单元没有 DIP 开关类。
【更换步骤】
① 更换操作时，务必在将主电源及主断路器、主开关均置为 OFF 的状态下再进行操作。
② 请拆下前侧下部排出导轨及中央下部的罩子。
③ 拆下 SL6O4O892TN(2 个)，将电池单元向面前
拉，拔掉后侧的插头。
④ 从电池单元拆下电池支撑架，更换新品后，
按照拆卸的相反步骤进行安装。
【更换后的调整项目】
没有特别项目。
【更换时间】
电池约 3 年更换一次。
