维修调整要领书
5-29
5-14
支承导向气缸的更换
1） 请按照第 5-12 支承台电动机的更换（BU 台电动机更换）拆下支承台。
2） 请拆下螺母和螺丝，拆下气缸。
3） 请将新的气缸安装到支承台上，将螺母固定时要做到在活塞杆伸长的位置上支承台与侧梁的高低
差为 0.5mm。
4） 此时请把传感器从气缸后端侧向箭头方向移动，在开始亮灯位置和熄灯位置的中间位置上将传感
器固定。
5） 请把速度控制器的锁定螺母旋紧到全闭状态，再倒转 3 圈，用锁定螺母固定。
6） 请按照第 5-12 支承台电动机的更换（BU 台电动机更换）组装支承台。

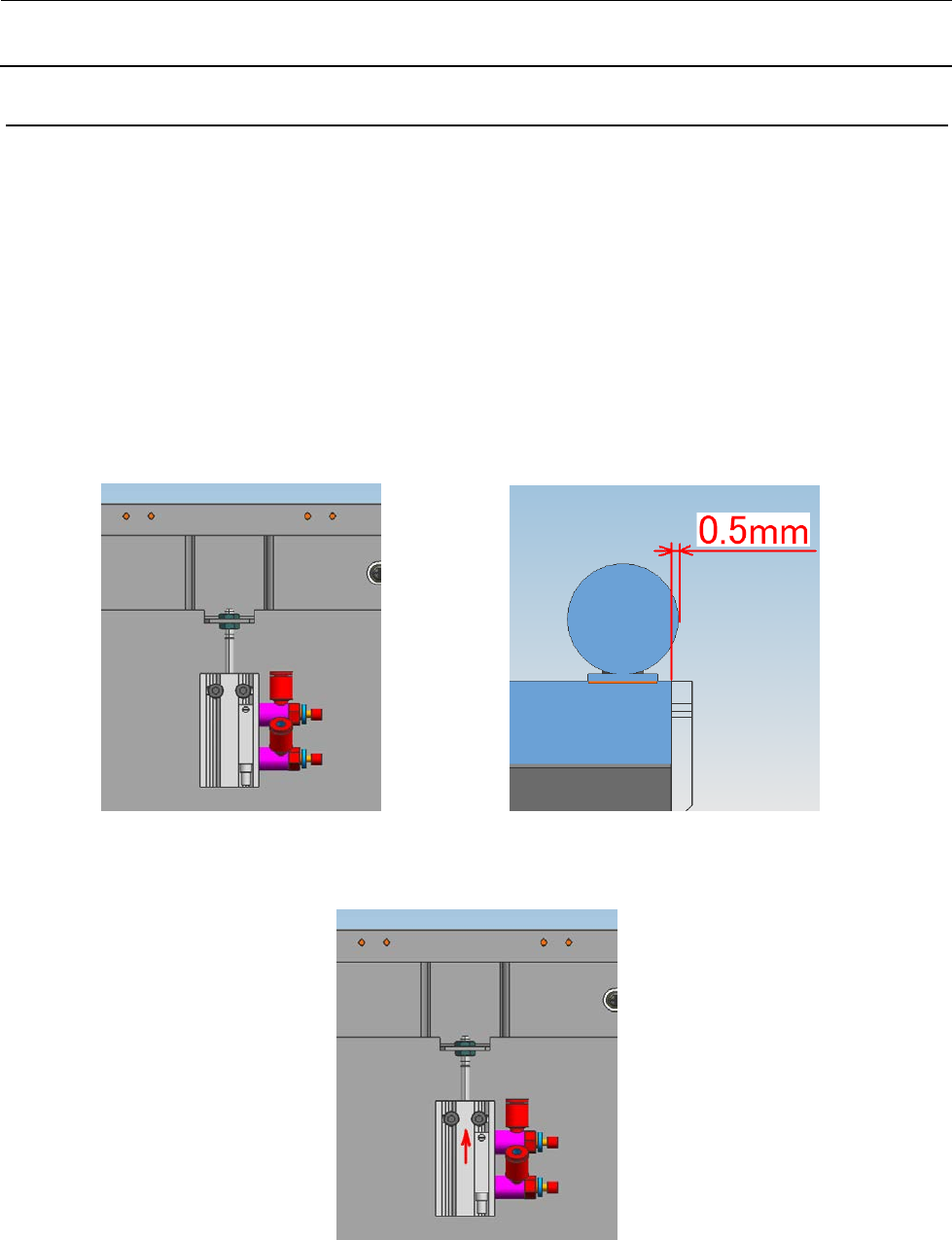

图 5-14-1 支承导向气缸 图 5-14-2 支承台与侧梁的高低差
图 5-14-3 气缸 传感器调整
维修调整要领书
5-30
5-15
传送流动方向的切换
5-15-1
传送方向的切换

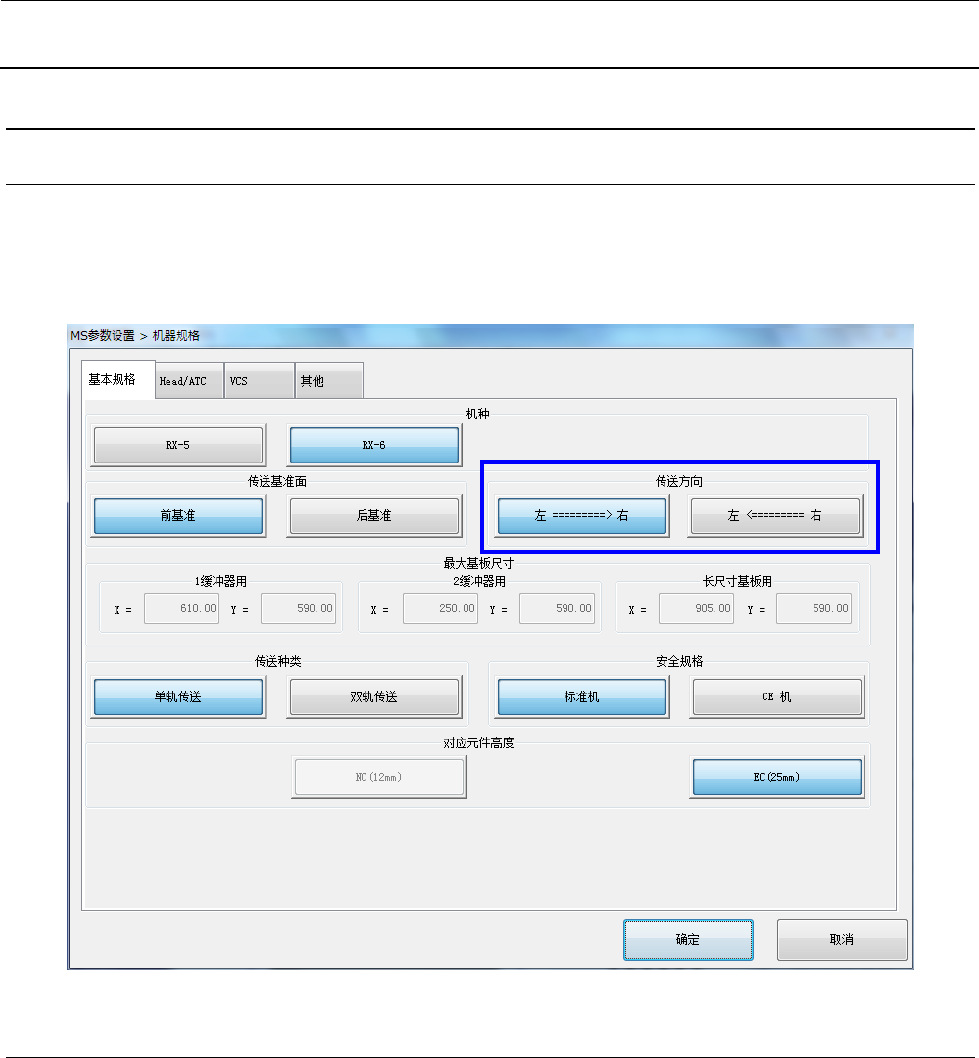

要切换传送方向时，请选择“MS 参数>初始设置>机器规格”画面的“基本规格”选项卡，对传送方向
的设置进行切换｡
设置后，请从新启动机器｡
5-15-2
换装 75mm传送延长组件的操作顺序
1) 请卸下 IN･OUT 传感器装置｡(延长用电缆也请拆下)｡
2) 请卸下传送皮带｡(LF、RF、LR、RR，共 4 条)｡
3) 请从传送延长侧卸下延长用传送带轨道、接头板，从 ST 侧卸下传送皮带轮｡
4) 请按照与卸下时相反的操作顺序进行传送延长组件、传送皮带轮、传送皮带的从新组件装｡安装延
长用传送带轨道组件时，请贴紧金属直尺等进行组装，要做到对传送轨道平行｡传送皮带要按照
“5-1 传送皮带的更换”的操作顺序进行从新调整｡
维修调整要领书
5-31

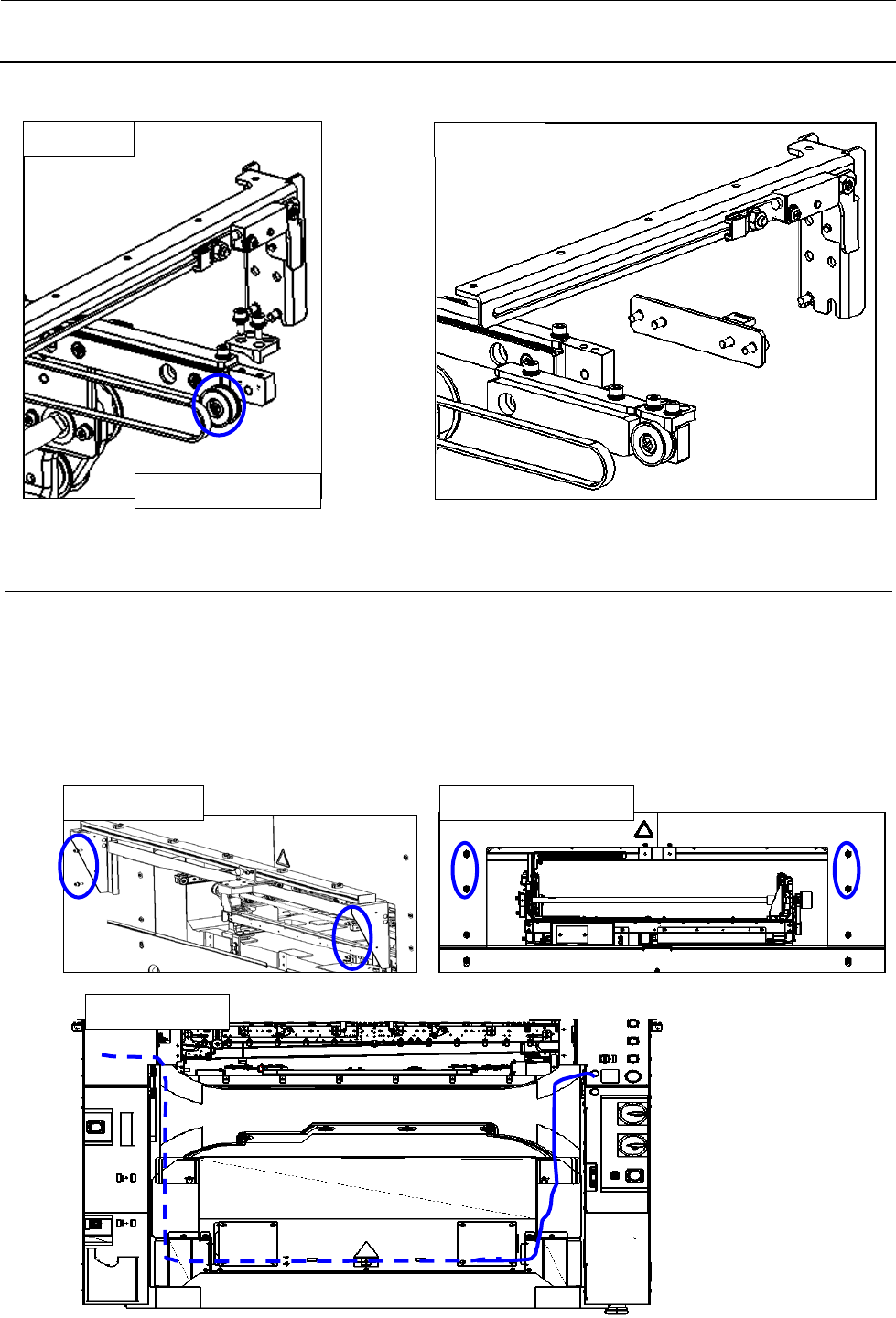

5-15-3
换装 1 维条形码(150mm传送延长)的操作顺序
1) 请按照与 5-15-2 相同的操作顺序进行 150mm 传送延长组件的换装｡
2) 请拆下连接器，卸下一维条形码装置｡
3) 请拆下 4 处上盖螺丝，把第 2)步中拆下的一维条形码装置组装好｡(拆下的螺丝请装在相反侧｡)
4) 请按照下图所示改变连接器的布线｡
夹有垫片，故请注意｡
传送(ST)侧
传送延长侧
BCR 装置的拆卸
换装侧(拆下 4 处螺丝)
改变连接器布线
