维修调整要领书 17 - 17 气缸（ EZ445450001 ） 夹紧传感器组件 （ 40154792 ） ※要注意安装朝向 单头活接头 气缸接头 内六角螺栓 M3 L=6 SM6030602TN 夹紧限动器 11.5mm 【以气动抬起的状态】 空隙 0.2mm 以下 夹紧板 保持板
维修调整要领书
17-16

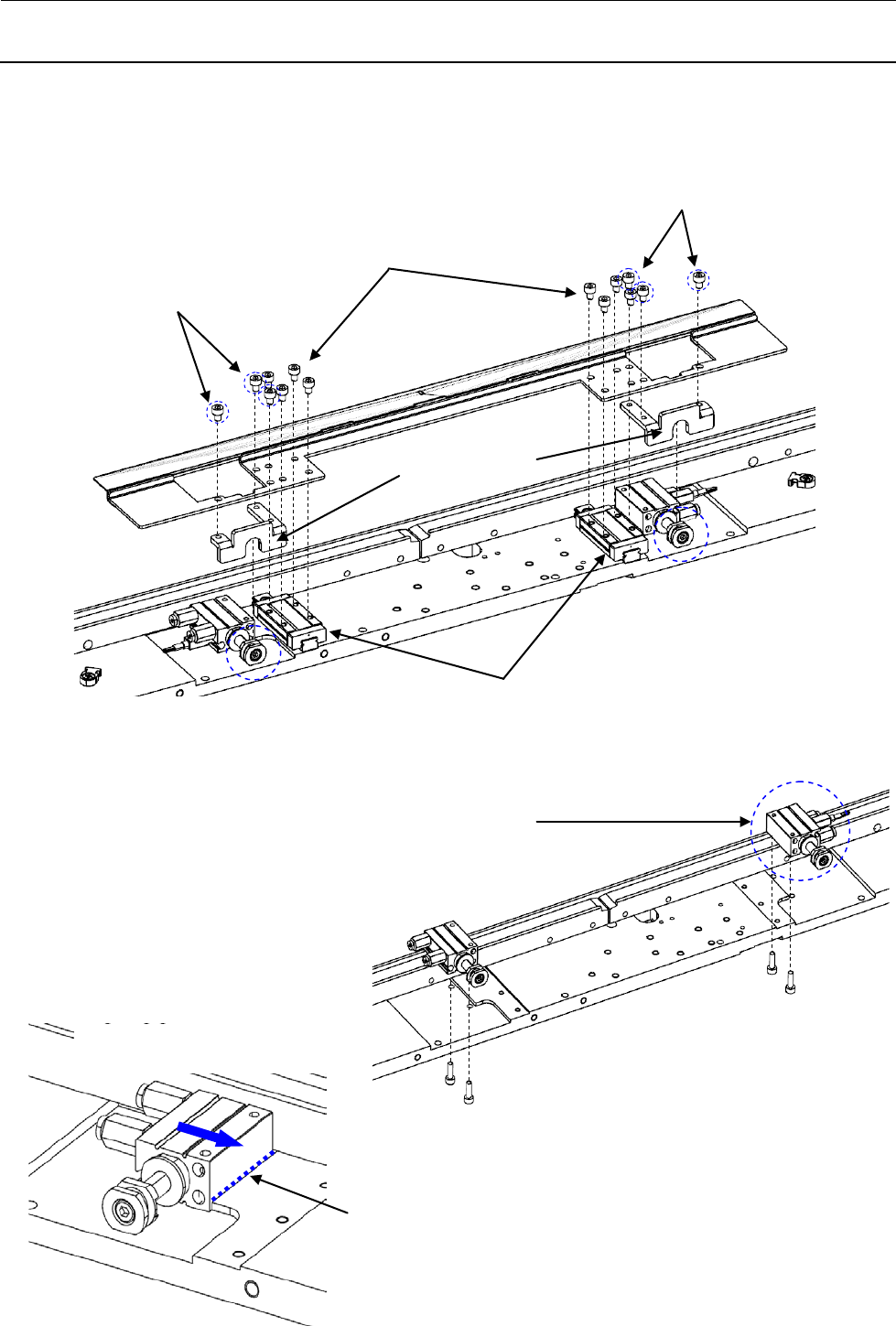

夹具接头
滑行器部
内六角螺栓 M3 L=4
SM6030402TN
夹具接头部
内六角螺栓 M3 L=5
SM603052TN
夹具接头部
内六角螺栓 M3 L=5
SM603052TN
注意滑行器掉落
应无空隙
与切削面贴紧装配
内六角螺栓 M3 L=10
SM6031002TN
第 1 轨道/第 3 轨道
夹紧传感器安装在机器左侧的气缸
维修调整要领书
17-17

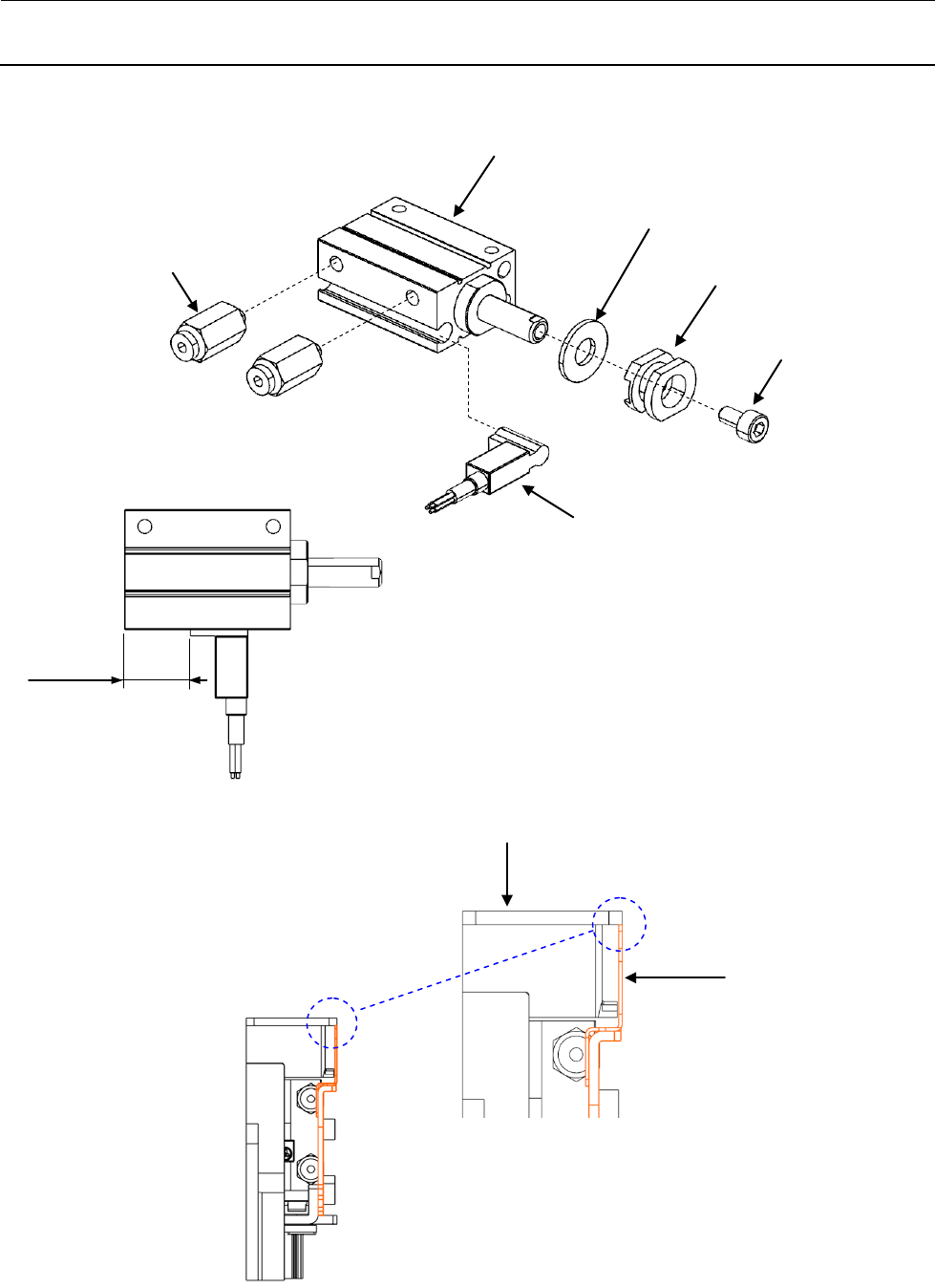

气缸（EZ445450001）
夹紧传感器组件（40154792）
※要注意安装朝向
单头活接头
气缸接头
内六角螺栓 M3 L=6
SM6030602TN
夹紧限动器
11.5mm
【以气动抬起的状态】
空隙 0.2mm 以下
夹紧板
保持板
维修调整要领书
17-18
17-7

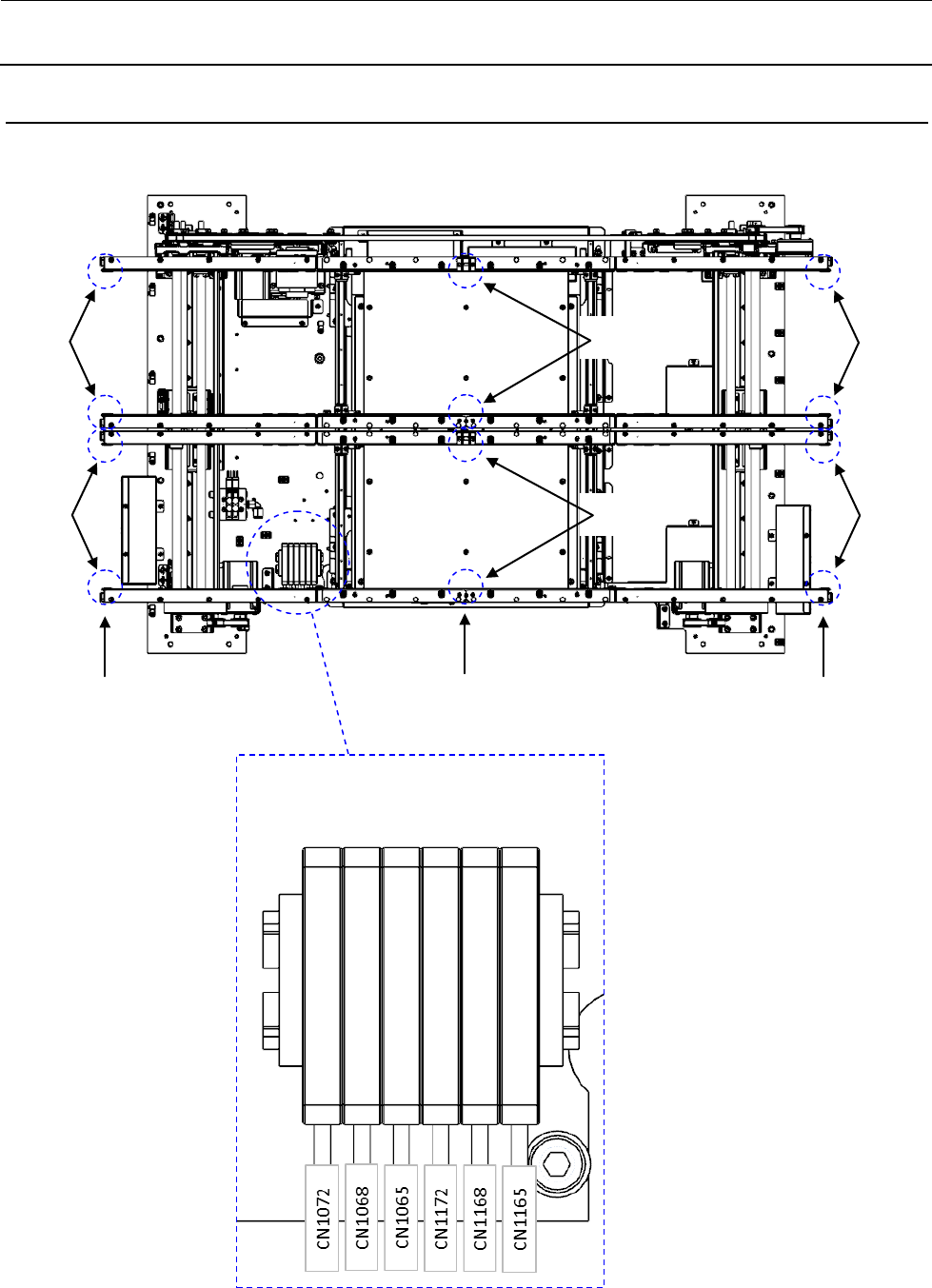

光纤传感器的更换
光纤传感器及传感器放大器的配置如下图所示。
FL
FC
FR
RL
RC
RR
前侧通道
后侧通道
FL
RL
FR
RR
FC
RC
IN/OUT 传感器
IN/OUT 传感器
停止传感器
传感器放大器配置
