维修调整要领书
5-1
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
5
基板传送
5-1
传送皮带的更换
1） 请松开传送皮带用张力挑帐皮带轮。

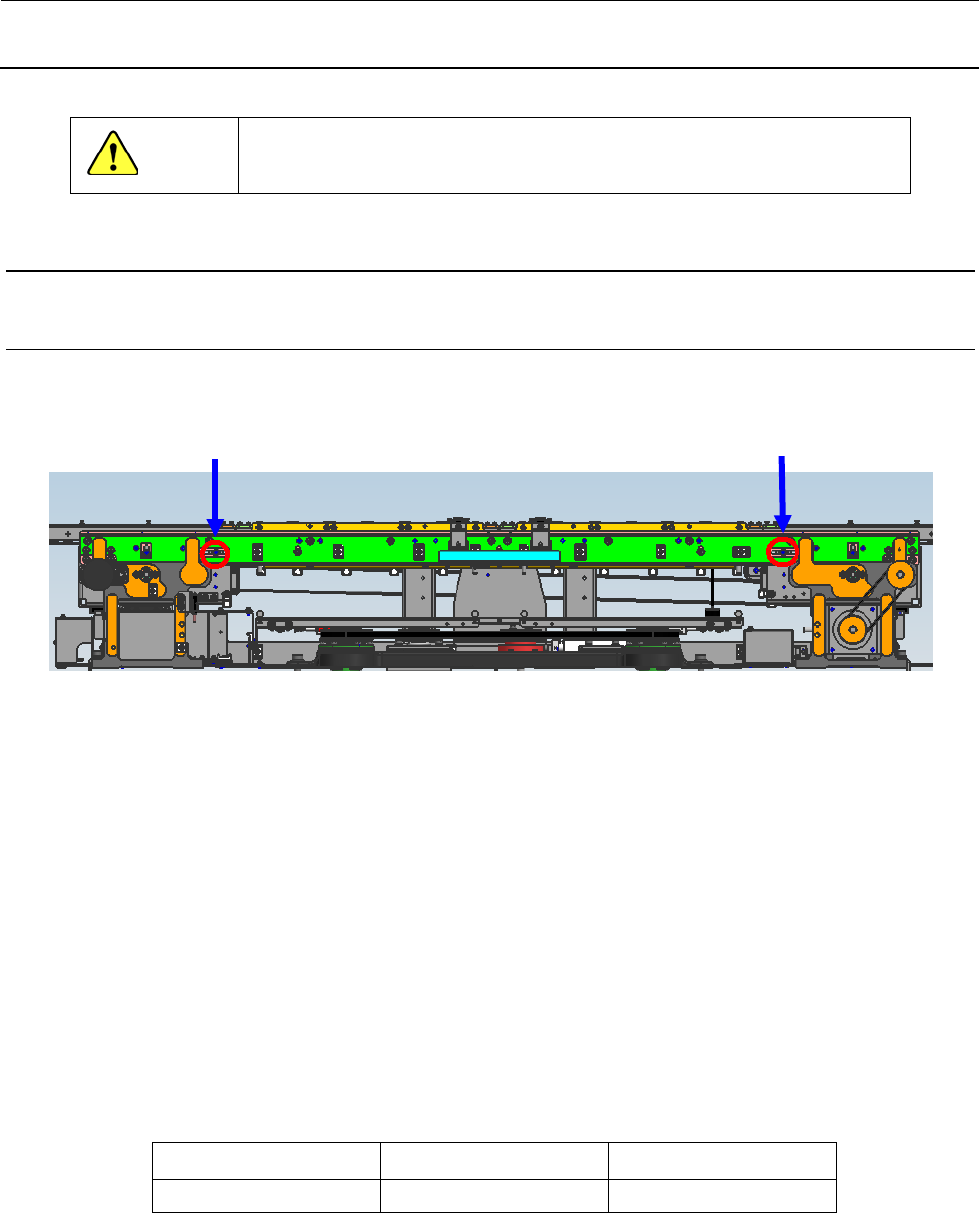

图 5-1-1 基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，让
长度增加 0.5％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 201mm。
此时，请注意前、后侧缓冲区，施加皮带张力时要防止抬起。
表 5-1-1 传送带货号
标准 75mm 传送加长
传送皮带左右通用 40094541 40128525
左侧皮带的更换 右侧皮带的更换
维修调整要领书
5-2
5-2
传送皮带轮的更换
传送皮带轮有 2 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，传送皮带轮的校准也变
坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。

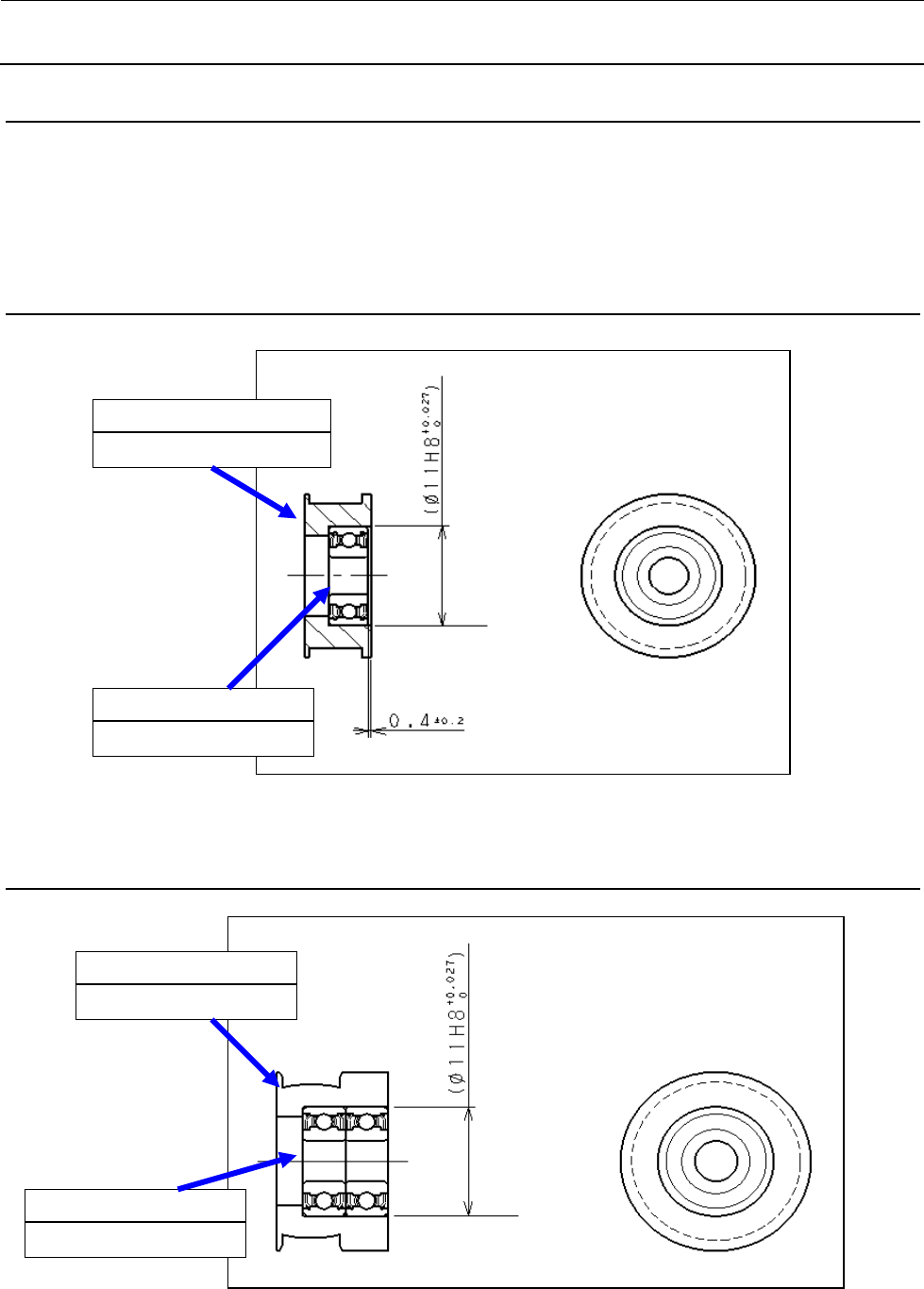

5-2-1
传送皮带轮A组：E21117150A0
图 5-2-1-1 传送皮带轮Ａ组
5-2-2
传送皮带轮B组：E20897210A0
图 5-2-2-1 传送皮带轮 B 组
E2111715000
传送皮带轮Ａ 数量：1
SB104000100
凸轮轴承 数量：1
E2089721000
传送皮带轮 B 数量：1
SB104000100
凸轮轴承 数量：2
维修调整要领书
5-3
5-3
L/R（基板传送）电动机的更换
L 电动机请从 1）到 3）实施。
1） 请拆下传送带 PWB 护罩 A 的螺丝。
2） 请拆下传送带 PWB 护罩 C。
3） 请松开传送带电动机托架的 4 个螺丝，把正时皮带从传送带电动机皮带轮上拆下，将传送带电动
机连同传送带电动机托架一起拆下。
4） 请松开传送带电动机皮带轮的 2 个止动螺丝，从电动机上拆下传送带电动机皮带轮，从传送带电
动机托架上拆下 4 个螺丝，卸下电动机。
5） 请把传送带电动机皮带轮安装到要换上的电动机上。要使电动机轴端面与传送带电动机皮带轮端
面一致，将止动螺丝的一方对准电动机轴的平，涂敷 LOCTITE 粘结剂 243 后予以紧固。
6） 请用 4 个螺丝将传送带电动机安装到传送带电动机托架上。
7） 把正时皮带挂到传送带电动机皮带轮上，临时固定传送带电动机托架的 4 个螺丝。
8） 请把正时皮带的张力调整为 24N～34N。
调整请使用 UNITTA 株式会社生产的声波式皮带张力计（Weight=2.5, Width=6.0, Span=68）。
9） 调整后，请将传送带电动机托架的 4 个螺丝固定。
注）张力过于紧→驱动轴的扭矩増大导致电动机轴承损坏
注）张力过于松→皮带轮跳齿导致异常声音、正时皮带磨损、损坏

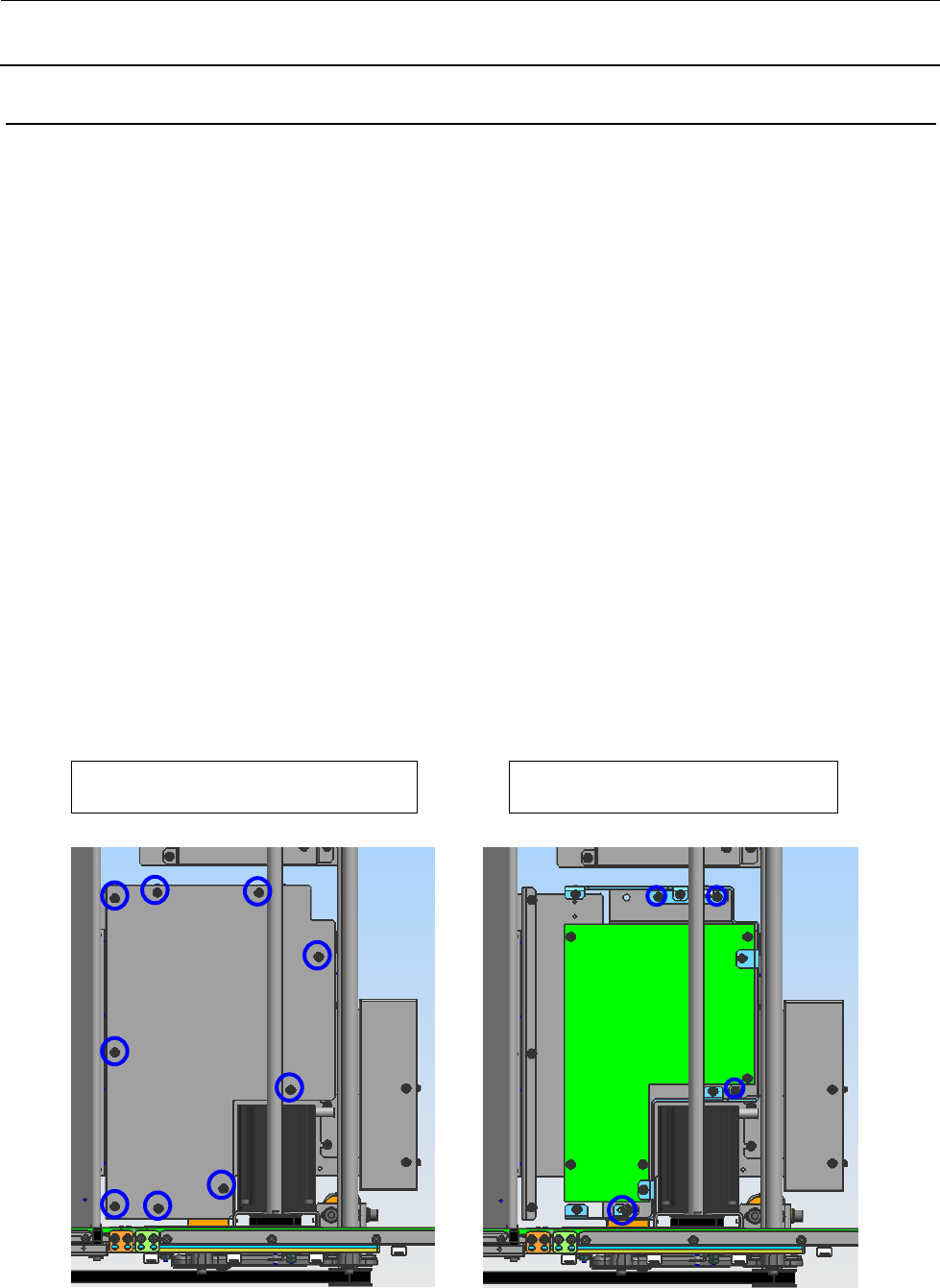

图 5-3-1 传送带 PWB 护罩 A 图 5-3-2 传送带 PWB 护罩 C
卸下传送带 PWB 护罩 C 卸下传送带 PWB 护罩 A
