维修调整要领书
8-6
8-1-5

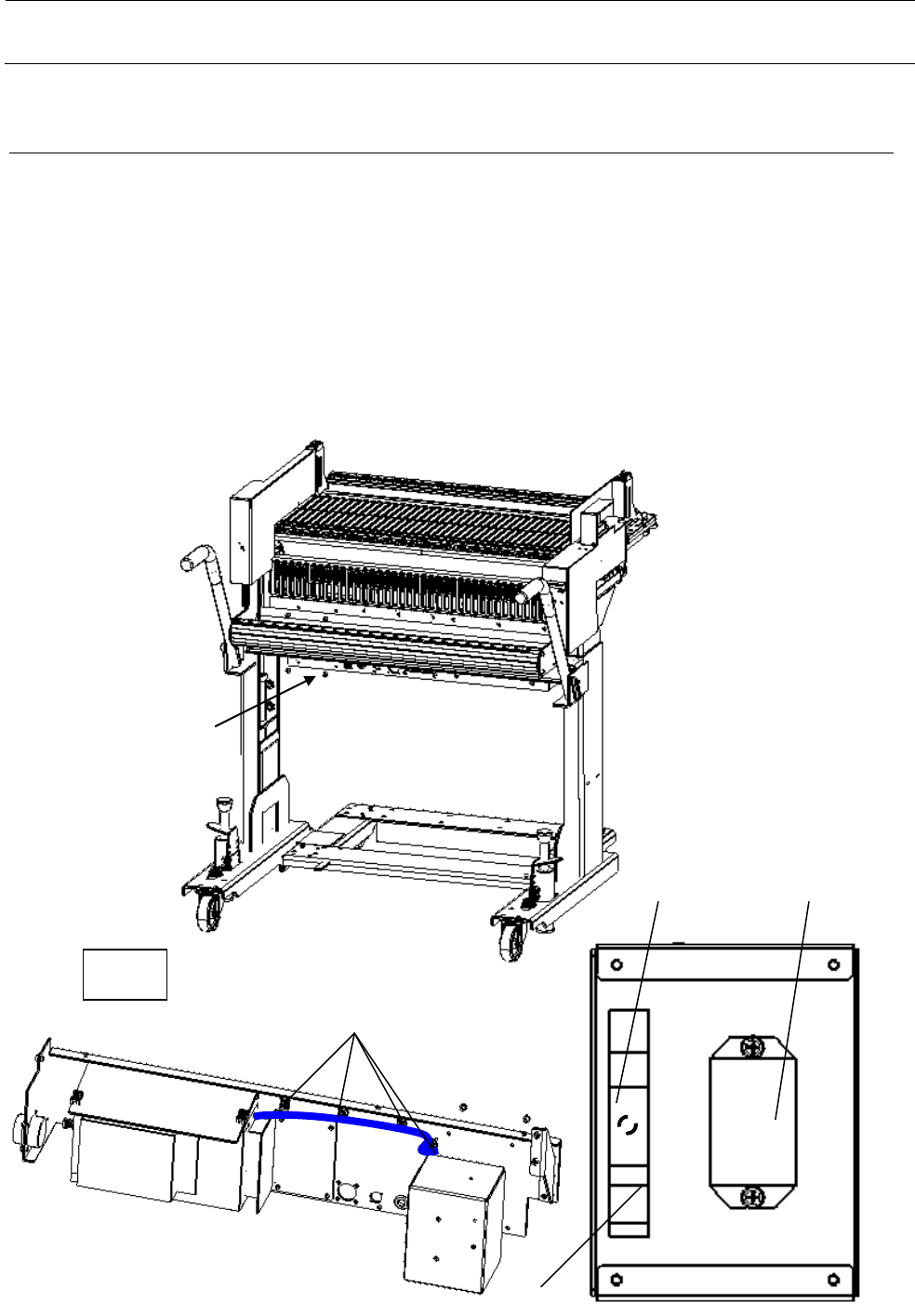

继电器单元的更换(仅统一更换台车)
1) 请拆下固定螺丝（圆螺丝 M4 L=6），卸下继电器单元。
继电器单元，要在台架上升的状态下进行拆除。
2) 请切断从继电器单元伸出的电缆束线带。
3) 拔下继电器及计时器插座伸出的电缆。
4) 拆下继电器固定螺丝(带垫圈皿头小螺丝 M4 L=8)，更换继电器。
5) 将计时器从插座卸下。拆下插座固定螺丝(皿头小螺丝 M3X0.5 L=14)，更换插座及计时器。
6) 安装时，请按逆向步骤进行。
继电器单元
安装螺丝
内侧
切断束线带
计时器
继电器
插座
维修调整要领书
8-7
8-1-6

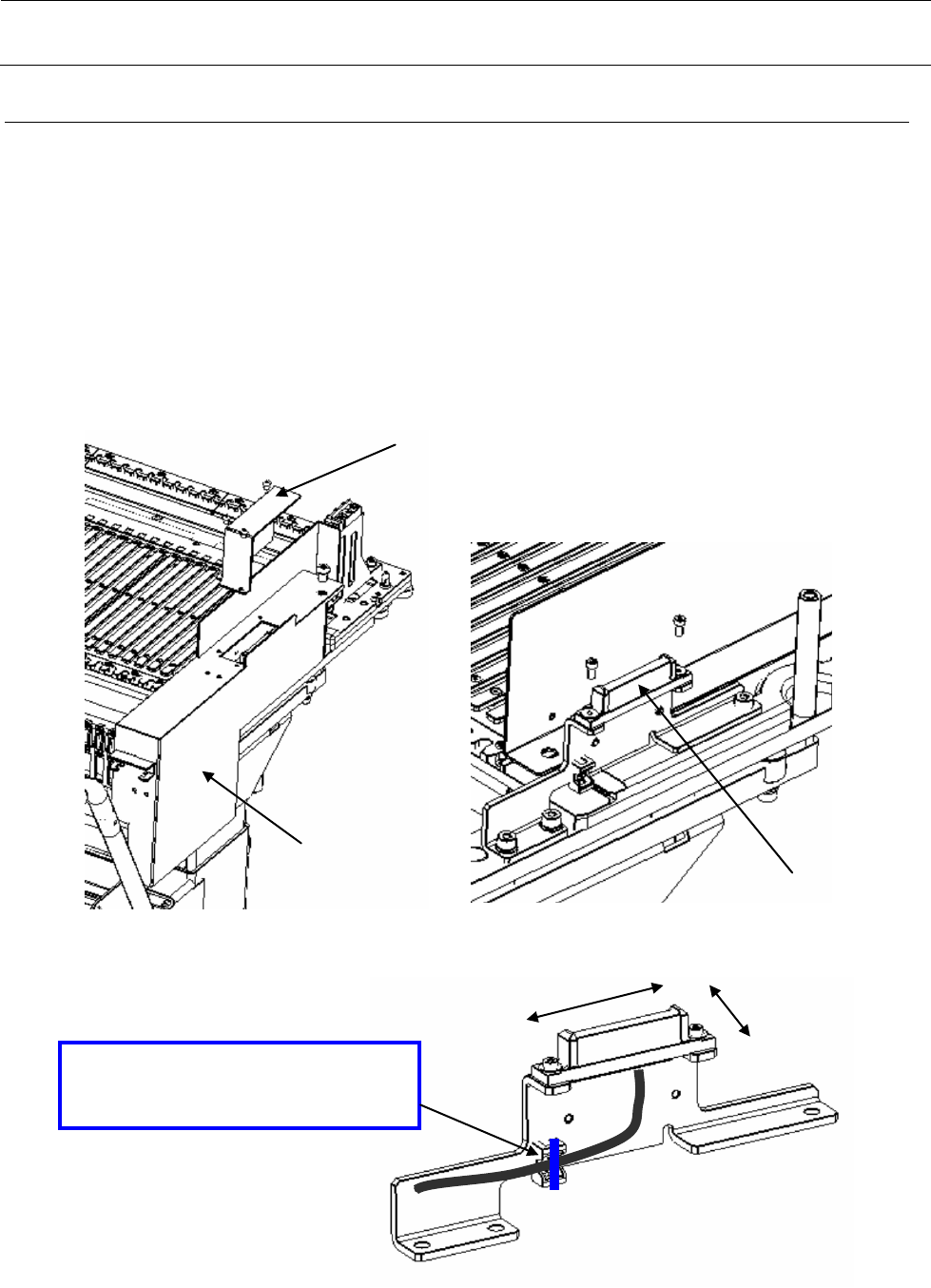

台架连接器A的更换(仅统一更换台车)
1) 请切断固定连接器 A 电缆的所有束线带。
2) 请拆下 PCB 外罩及电源盖 A。(参见 8-1-1,2)
3) 拆下固定在台架基板及电源上的台架连接器 A 的电缆。
4) 拆下固定螺丝（圆螺丝 M4 L=6），卸下连接器 A 外罩。
5) 拆下固定螺丝（圆螺丝 M8 L=12、圆螺丝 M4 L=6），卸下手推车安全外罩 R。
6) 拆下固定螺丝（六角凹头螺栓 M3 L=8），更换台架连接器。
7) 前后左右移动台架连接器 A，确认不会返回到头。
8) 安装时，请按逆向步骤进行。
连接器 A 外罩
请前后左右移动，确认不会返回到头
后加以紧固。
台架连接器 A
手推车安全外罩右
维修调整要领书
8-8
8-2
升降机
8-2-1

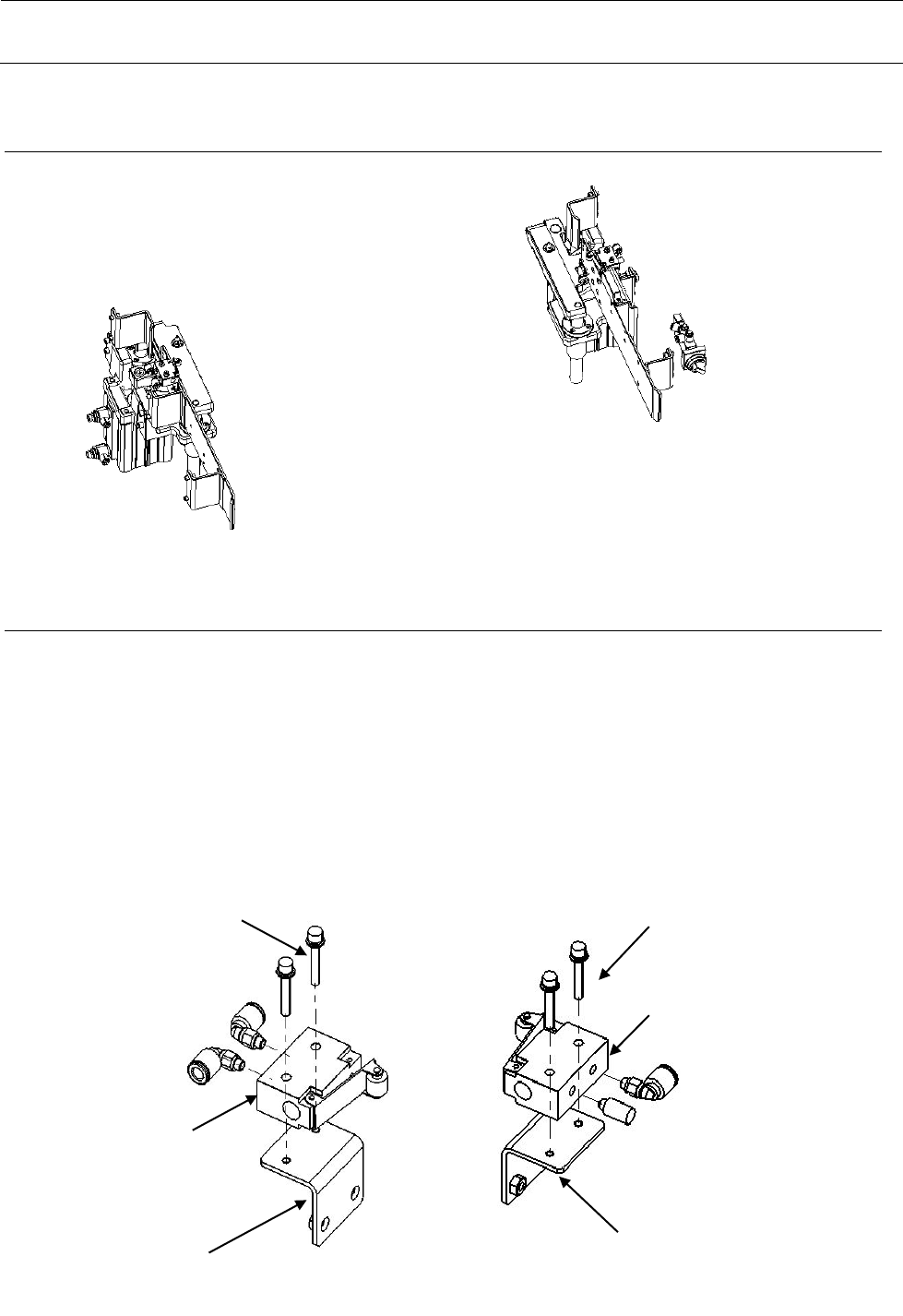

机械阀门的更换
1) 请切断主机的源气压。
2) 卸下连接在弯管上的气管。
3) 拆下固定螺丝，将阀门从支架上拆下。
4) 将弯管、消音器换接在新的阀门上，用安装螺丝固定在支架上。
5) 接入主机的源气压。
40094341
BANK_VALVE_BRACKET
安装螺丝
PV010505000
MECHANICAL VALVE
前右侧／后左侧（共通）
PV010505100
MECHANICAL
VALVE
前左侧／后右侧（共通）
安装螺丝
40094341
BANK_VALVE_BRACKET
