维修调整要领书 12 - 19 12 -2-2-2 DC 电源电压级别调整的方 法 表 12-2-2-2-1 ． DC 电源 电压 级别设定 No. 电源规格 电源 标记 电源单元测 量 端子 1 （※ 1 ） +48V - CN2 4 针（ +48V ）及 8 针（ +48V R TN ） 2 +24V PS1 CN2 1 针（ +24V ）及 5 针（ + 24 V RTN ） 3 +24V PS2 CN2 2 针（ +24VZ ）…
维修调整要领书
12-18

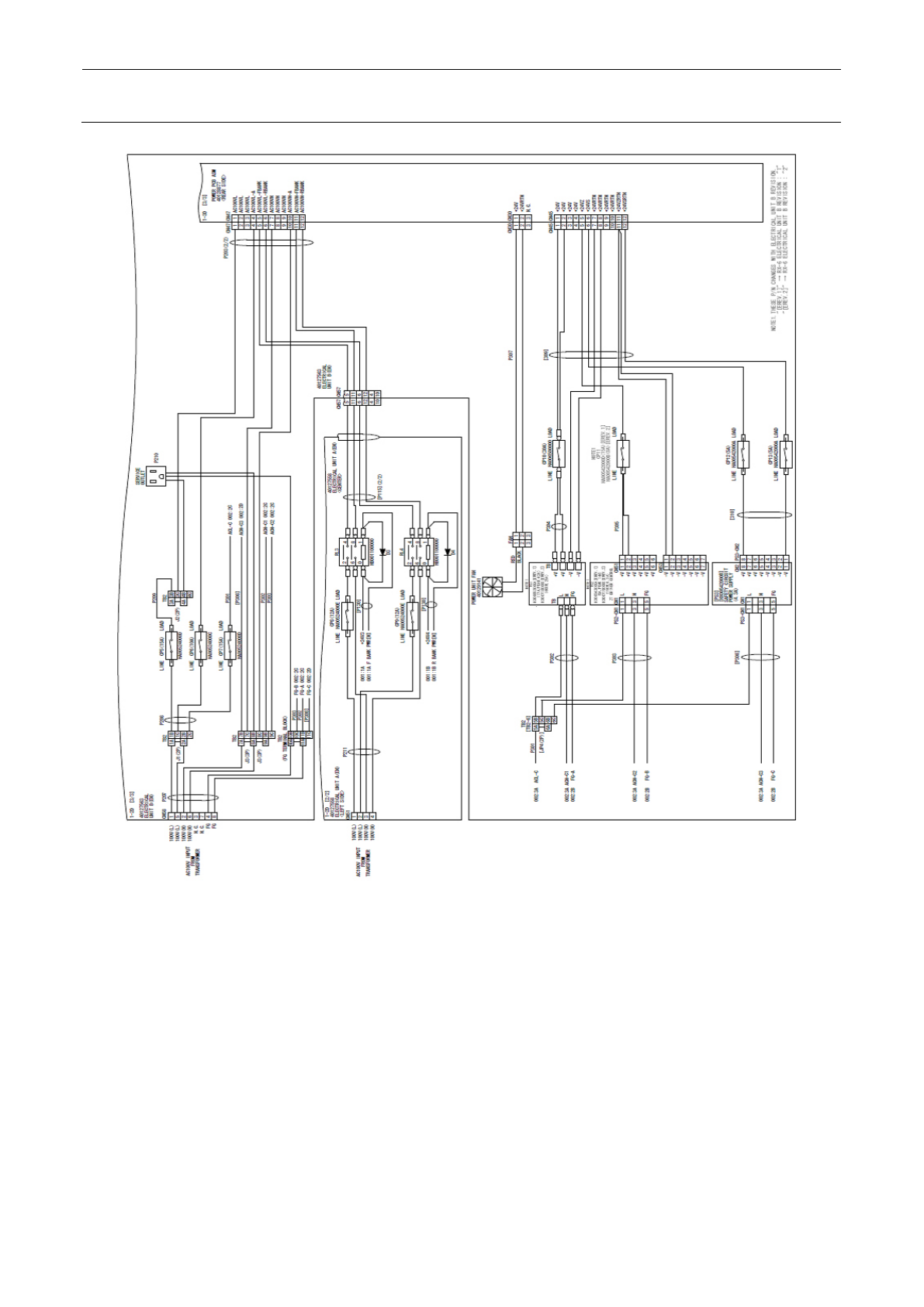

图 12-2-2-1-6 EU WIRING DIAGRAM [EN] (2/2)
维修调整要领书
12-19
12-2-2-2
DC电源电压级别调整的方法
表 12-2-2-2-1．DC 电源电压级别设定
No. 电源规格 电源标记 电源单元测量端子
1（※1
）
+48V - CN2 4 针（+48V）及 8 针（+48V RTN）
2 +24V PS1 CN2 1 针（+24V）及 5 针（+24V RTN）
3 +24V PS2 CN2 2 针（+24VZ）及 6 针（+24V Z RTN）
4 +24V PS3 CN2 3 针（+24VS）及 7 针（+24V S RTN）
图 12-2-2-2-1．监视器接口 CN2 的配置及针脚定义
・DC 电源输出电压调整，要在电源单元的 CN2 中进行。(测量位置参见图 12-2-2-2-1)
・要调整№2～4 的 DC 电源输出电压为规定调整值，需要拆下开关电源盖子，调整各 DC 电源的输出电
压可调电阻。
・※1 №1 为无须调整的电源。调整值请参见 QA 表 DC 电源输出电压调整。
CN2
8 7 6 5
4
3 2 1
注 1．
调整可调电阻时，电压值不要调整到比规定调整值大。
注 2．
切勿与有调整指示的电源以外的 GND(**RTN)接通。（不要连接）
注意
维修调整要领书
12-20
12-3
控制单元
控制单元的基板配置图如图 12-3-1 所示。
图 12-3-1 基板配置图
CPU BOARD 40123242
RS232C BOARD (OP) 40129626
POSITION BOARD 40129648
IO CONTROL PCB ASM 40128871
IPX-11 ASM 40133294
(BLANK)
SUPERIMPOSE BOARD 40129641
