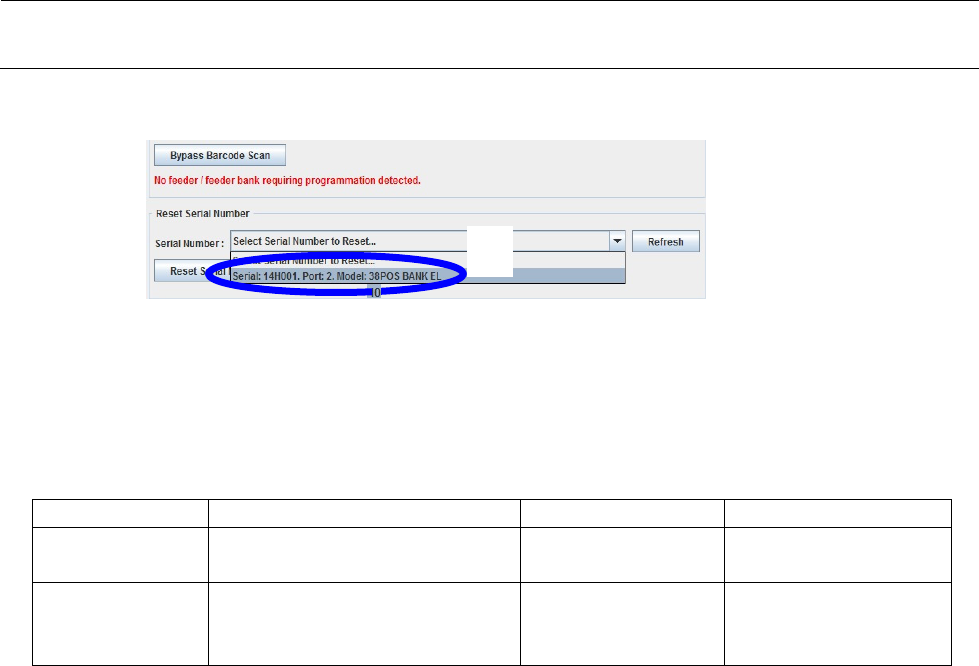

6．确认台架基板的设置。
Serial ： 请确认与台架序列相同。
Model ： 为 ETF 台架时，请确认显示「40POS BANK EL」。
Port ： 无需确认。
表．BANK ID 格式指定
单元 指定 ID 格式 备注 示例
一次性更换台车 输入更换台车记载的序列 No.。
序列记载场所：
参照上述记录
14H001
固定台架
输入贴片机本体序列 No.和
工作台识别编号 (前部：1，
后部：2)。
序列记载场所：
装置左侧面盖罩。
R6B6C10052
(为后部固定台架时)
40
18-8
维修调整要领书
A-1

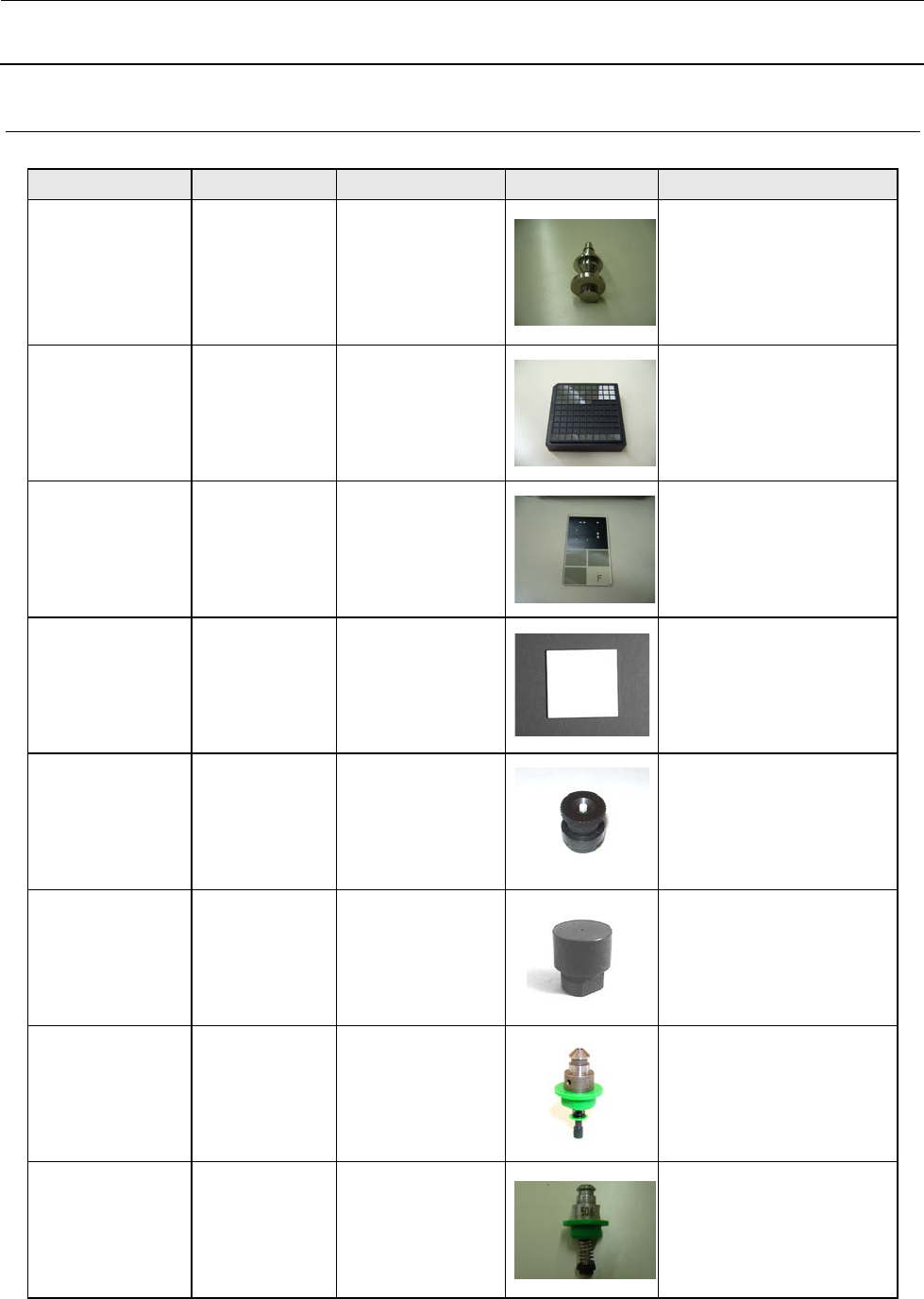

RX-6/RX-6B/RX-6R附录 夹具表
货号
品名
用途
图
备考
40128152 夹具吸嘴
LNC120
激光偏差
ATC 偏差
SOT 方向检查台
偏差
测力计偏差
RX-6/RX-6B/RX-6R 专用
40035043 3.7 模型晶片
贴装头偏差
VCS 偏差
测量元件速度
CX-1 共用
40128108 摄像机调整基
板
调整 OCC 焦点
OCC 摄像机偏差
RX-6/RX-6B/RX-6R 专用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE3020V 共用
40132563 ATC
偏差 boss
(凸起模具)6
组件
ATC 偏差
（组装位置）
FX-3R 共用
40035256 ATC
HIGHT JIG
ATC 偏差
（高度位置）
FX-3R 共用
40001343 吸嘴装配
505
6 贴装头 VCS 光量
调整
CVS 高度偏差
40001344
吸嘴装配
506
贴装头偏差
VCS 偏差
测量元件速度

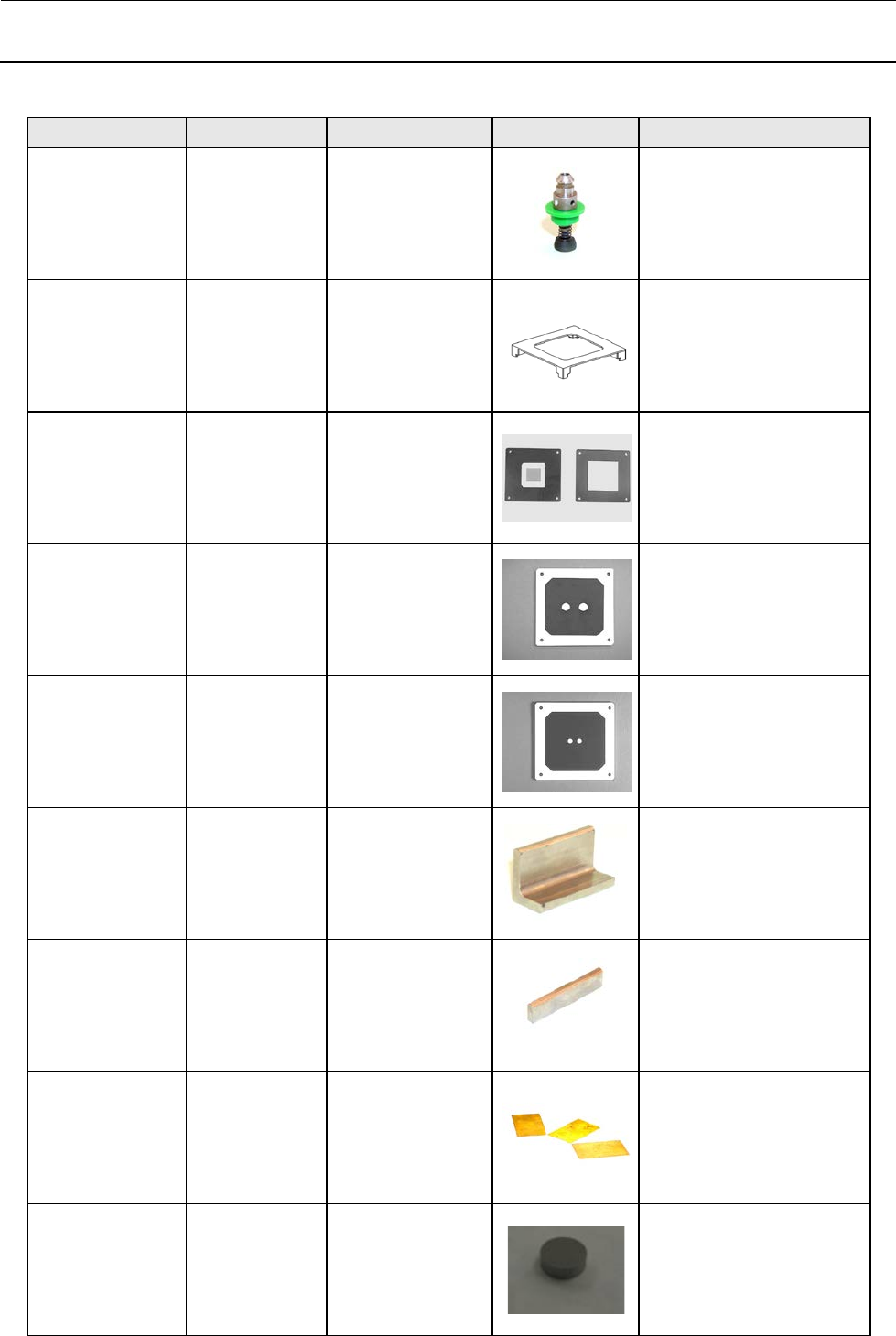

维修调整要领书
A-2
货号
品名
用途
图
备考
40044239 吸嘴装配
508C
3 贴装头 VCS 光量
调整
共面性偏差
40097735 VCS HT 夹具 VCS 光量调整
VCS 摄像机缩放
VCS 摄像机焦点
偏差
KE3020V 共用
E21399980A0 VCS
夹具板
D 组件
反射、BGA
光量粗调整
KE3020V 共用
E21419980A0 VCS
夹具板
B 组件
VCS
摄像机缩放
标准 VCS 用
KE3020V 共用
E21449980A0 CSP
夹具板
B 组件
VCS
摄像机缩放
选购品 VCS 用
KE3020V 共用
40127615 X MSL
安装夹具
X 磁尺
装贴夹具
RX-6/RX-6B/RX-6R 专用
40127616 Y MSL
安装夹具
Y 磁尺
装贴夹具
RX-6/RX-6B/RX-6R 专用
40008106 MSC 间隙规 用于调整磁尺检
测头
t 0.25mm
t 0.35mm
t 0.45mm
40098180 共面性调节
夹具
共面性偏差
KE3020/3020R 共用
