维修调整要领书 13 - 45 把距测力传感器【 200mm 】的电缆位置固定 在传送皮带下方布线
维修调整要领书
13-44

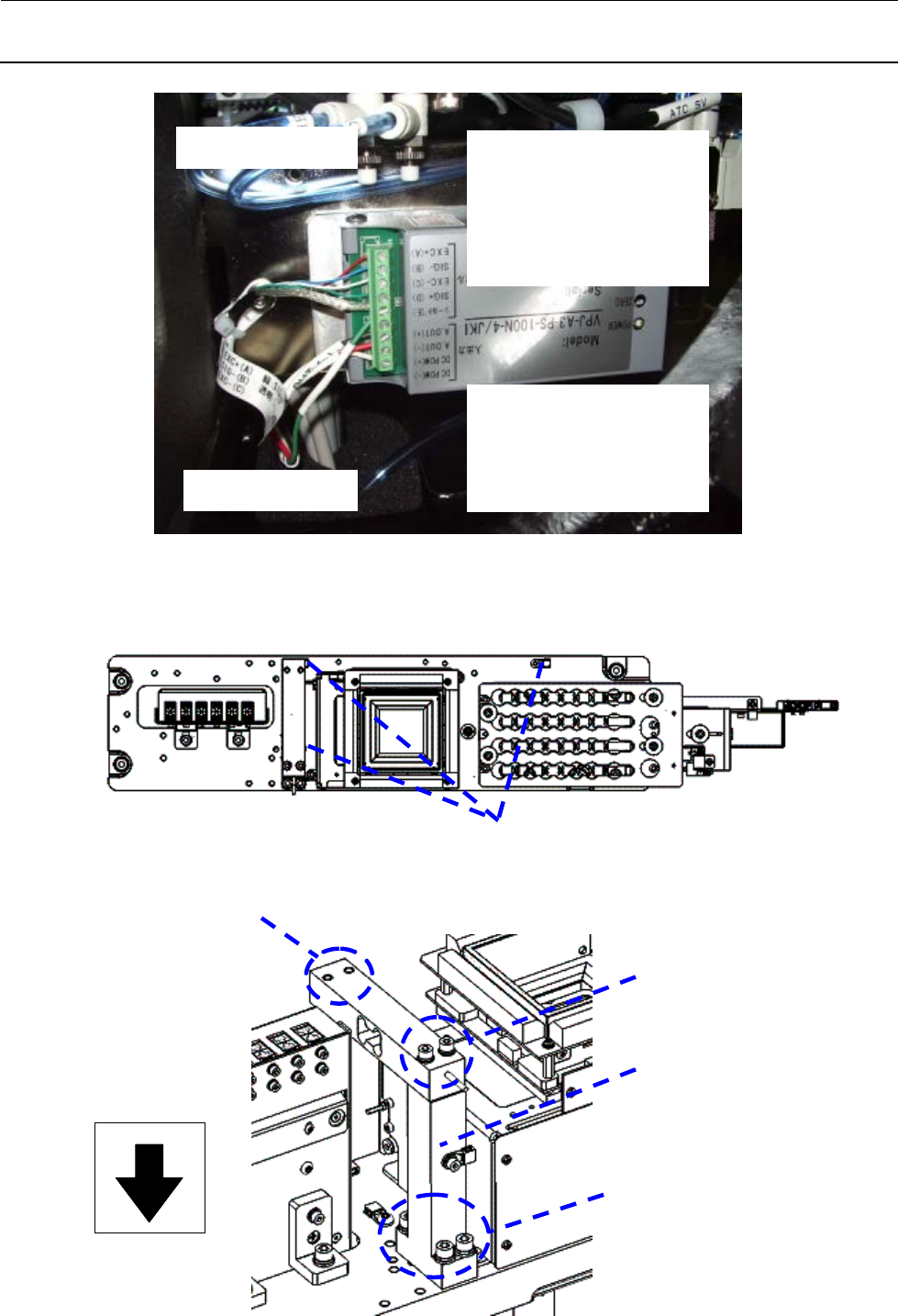

测力传感器电缆布线经路
底座桥架上的电缆固定部位 (3 处)
测力传感器装配螺丝
测力传感器底座装配螺丝
测力传感器底座
组装方向
箭头朝下
前端部□20mm 范围
平面度 0.03mm 以下
测力传感器电缆
输入输出电缆
红 → EXC+（A）
蓝 →
SIG-（B）
白 →
EXC-（C）
绿 →
SIG+（D）
密封 →
密封（E）
绿 → A.OUT（+）
黑
→ A.OUT（-）
红
→ DC POW（+）
白
→ DC POW（-）
维修调整要领书
13-45

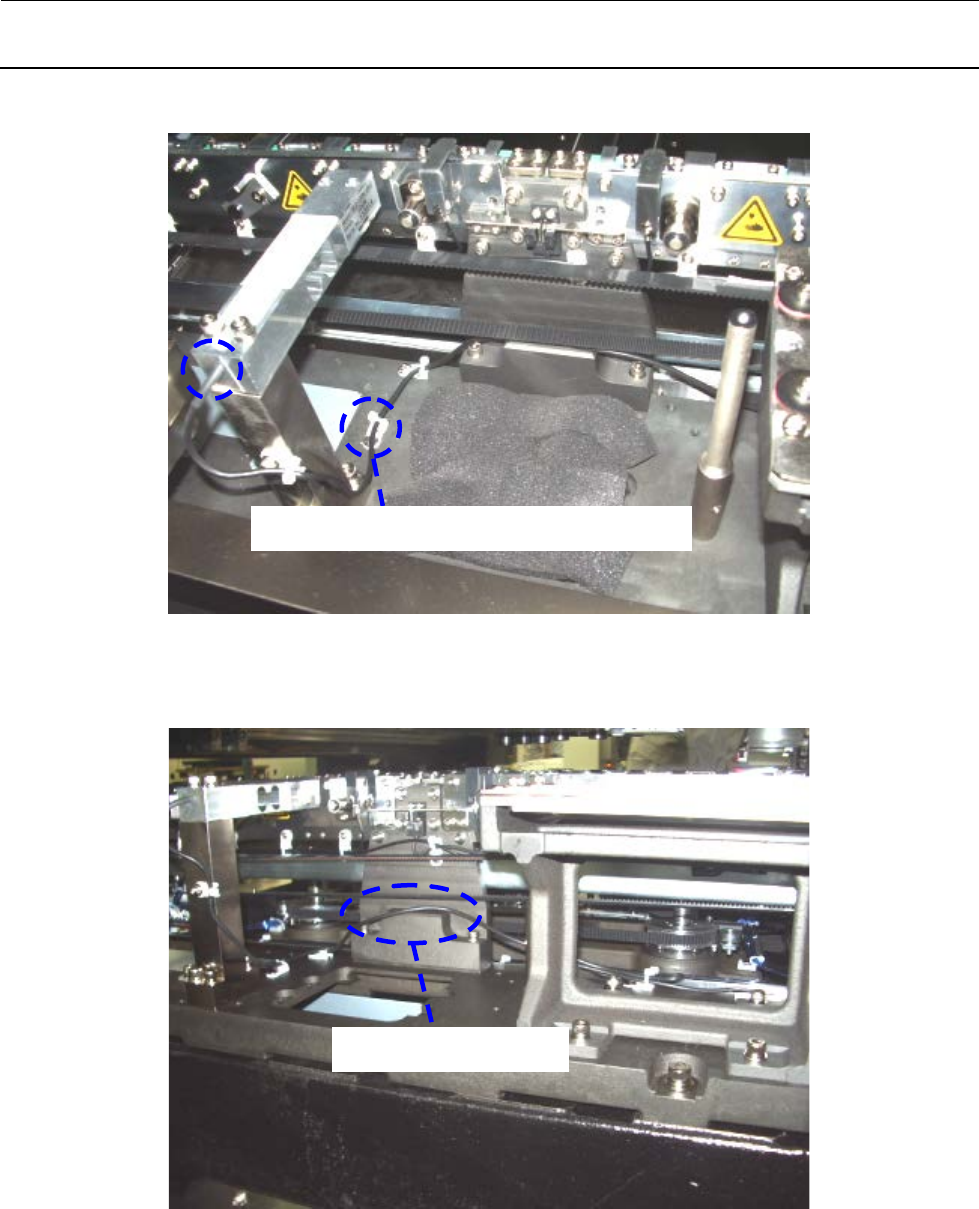

把距测力传感器【200mm】的电缆位置固定
在传送皮带下方布线
维修调整要领书
13-46
13-3-2
从新取得测力传感器参数
更换测力传感器后，必须从新取得测力传感器的参数｡
<使用治具>
･40132976 / 基准砝码 2000g
･40132977 / 基准砝码 1000g
【维护 → MS 参数设置 → 测力计参数】
※ 将基准砝码放在测力传感器上时，请注意不要坐着白色的树脂部或传送部。
斜线部是载荷检测位置｡
砝码请放在该部分上｡
